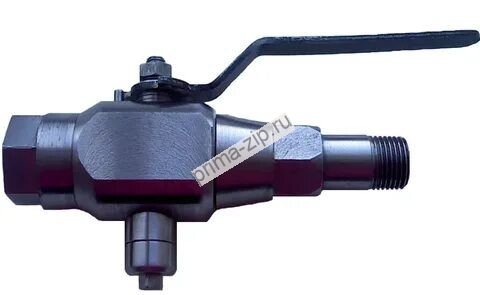

Трехходовой кран к манометру Ду15 Ру200-250 ст. 09Г2С

Кран шаровой трехходовой под манометр Ду 15 Ру 25,0 МПа ТП 3.15-250-0 (Rc1/2-М20х1,5-М12х1,25) предназначен измерения давления в фонтанной арматуре, газо- и нефтепроводах, сосудах с газообразными и жидкими углеводородами. Кран обеспечивает безопасную работу манометра в системе.

• Материалы основных деталей:
  • корпус - сталь 09Г2С ГОСТ 19281-89;
  • штуцер - сталь 09Г2С ГОСТ 19281-89;
  • шар-затвор - 14Х17Н2 ГОСТ 5949-75;
  • шпиндель - 14Х17Н2 ГОСТ 5949-75.





  • Эксплуатационные характеристики:
    • Плавная подача давления к манометру;
    • Автоматическое перекрытие крана при случайном открытии без манометра и в аварийных ситуациях;
    • Регулировка крана и регламентные работы не требуются;
    • Установка крана в любом пространственном положении;
    • Исключен несанкционированный отбор продукта;
    • Срок службы не менее 10 лет.







    метр условного прохода DN	Давление рабочее, не более МПа (кгс/см2)	Рабочая среда	Температура среды, °С		Присоединительные размеры
    			рабочей	окружающей	к фонтанной арматуре	к манометру	к дренажному штуцеру
    15	25,0(250)	Природный газ и жидкие углеводороды с содержанием Н2S и CO2 до 6%	от -60 до +200	от -60 до +80	Резьба трубная коническая ½”	М20х1,5	М12х1,25
