Рукав напорно-всасывающий КЩ-2-100-10, L=4 метра ГОСТ 5398-76
Описание Рукав напорно-всасывающий КЩ-2-100-10, L=4 метра ГОСТ 5398-76

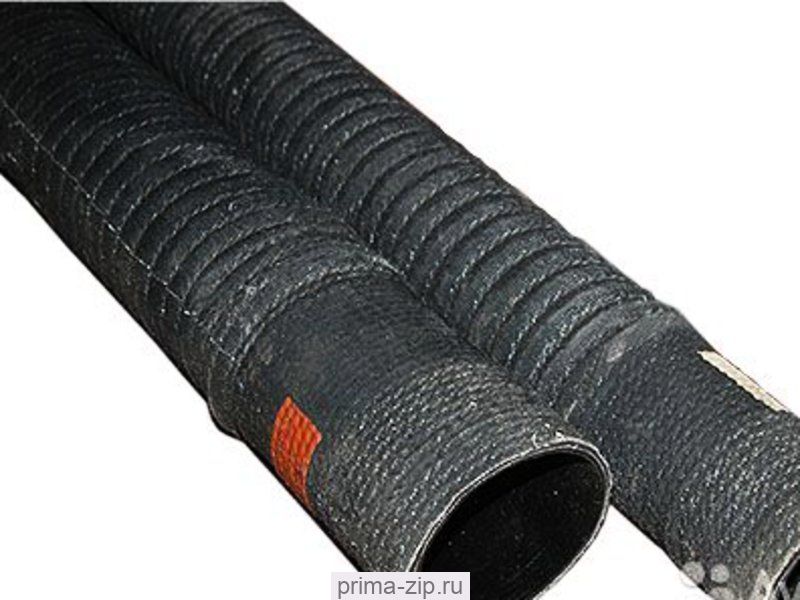

Рукав гофрированный ГОСТ 5398-76 представляют собой гофрированный напорно-всасывающий рукав, с текстильным каркасом, металлической спиралью, имеет на концах мягкие манжеты.
Применяются для всасывания и нагнетания:
класс КЩ: растворов неорганических кислот и щелочей концентрацией до 20%
Температура работоспособности всасывающих гофрированных рукавов:
от -35°С до +90°С в исполнении У (для умеренного климата);
от -50°С до +70°С в исполнении ХЛ (для холодного климата).
Гофрированные рукава выпускаются по двум группам:
группа I - всасывающие, вакуум 0,8 атм.;
группа II - напорно/всасывающие, вакуум 0,8 атм., рабочее давление 3, 5, 10 атм.
Рукава всех классов группы I должны быть герметичны при гидравлическом давлении равном:
3 атм. для рукавов внутренним диаметром до 75 мм.;
2 атм. для рукавов внутренним диаметром свыше 75 мм.
Запас прочности шлангов всасывающих не менее:
3Р для рукава в исполнении КЩ,
где Р - величина рабочего давления.
Выпускаются следующих размеров:
| Диаметр внутренний, мм. |
Рабочий вакуум, атм. |
Рабочее давление, атм. |
Длины, п.м. | Вес кг. / п.м. | Размер хомута, мм |
| 25 | 0.8 атм. | группа 1 (2 атм., 3 атм.) 3 атм. 5 атм. 10 атм. |
8, 10 | 1.1 - 1.2 | 40-43 |
| 32 | 6, 8, 10 | 1.2 - 1.35 | 47-51 | ||
| 38 | 1.65 - 1.75 | 51-55 | |||
| 50 | 1.9 - 2.1 | 63-67 | |||
| 65 | 2.9 - 3.1 | 79-85 | |||
| 75 | 3.3 - 3.5 | 85-91 | |||
| 100 | 4, 6, 10 | 4.7 - 4.9 | 112-121 | ||
| 125 | 4, 6 | 7.2 - 7.4 | 130-140 | ||
| 150 | 8.8 - 9.4 | 174-187 | |||
| 200 | 12 - 13 | ||||
| 250 | 16 - 18 | ||||
| 300 | 4 | 20 - 22 |
Пример условного обозначения:
- Рукав КЩ 100-3атм (4м) ГОСТ 5398-76
- КЩ - класс рукава (рабочая среда)
- 100 - внутренний диаметр (мм)
- 3атм - рабочее давление (атм)
- (4м) - длиной рукава 6 п.м.
- ГОСТ 5398-76 - Государственный стандарт
