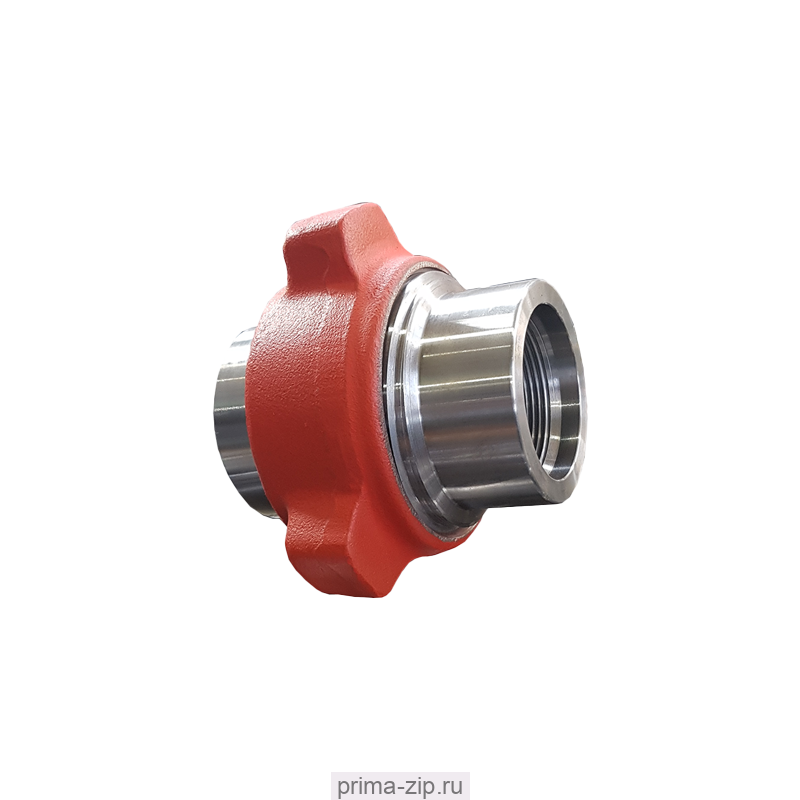

Быстроразъёмное соединение БРС 2 (НКТ-60)

Быстроразъёмное соединение БРС2 состоит из гнезда конуса и конуса уплотнения с резиновым кольцом, соединенные накидной гайкой. Корпус БРС соединений изготовлен из стойких к агрессивным химическим, водным и масляным рабочим средам, газам материалам.


Гнездо конуса БРС маркируется 2АУ.21.002;
Гайка накидная БРС маркируется 2АУ.21.003;
Конус уплотнения БРС маркируется ЦА320М.12.6;
Уплотнение РТИ БРС маркируется ЗАУ.01.012;
Кольцо уплотнительное РТИ БРС маркируется АФНИ.754175.001


Используется соединительная резьба Cn.Tr.100×12,7.

Габариты изделия — 132×183 мм, масса — 6 кг.

Рабочее давление при эксплуатации — 40 МПа.

Климатическое исполнение — категория 1 ГОСТ 15150-69.
