Соединение БРС 4” FIG 1002
Описание Соединение БРС 4” FIG 1002
БРС Fig 1002, Fig 1003 рекомендованы к использованию с различными средами - воздух, вода, нефть, газ или грязь при давлении до 10000 psi. БРС имеет уплотнительное кольцо для минимизации турбулентности потока, а также манжету, которая обеспечивает гермитичность соединения. Предназначены для работы на высоких давлениях в трубопроводных системах.
Условный проход, Ø, мм | Ø, мм | H, мм | L, мм | Резьба трапецеидальная | Резьба коническая | Рабочее давление, МПа (PSI) | Масса, кг | ||||
Резьба Сп.Тр. | Резьба ACME | Фигура | НКТ | Rc | |||||||
БРС 4" | 100 (4") | 140 | 235 | 210 | - | 6-1/8" ACME 3 TPI - 2G (155,575х8,467) | Fig. 206 | НКТ 114 | Rс 4" | 14 (2000) | 24 |
БРС 4" | 100 (4") | 140 | 235 | 210 | - | 6-1/4" STUB ACME 3 TPI -2G (158,75х8,467) | Fig. 602 | НКТ 114 | Rс 4" | 41 (6000) | 24 |

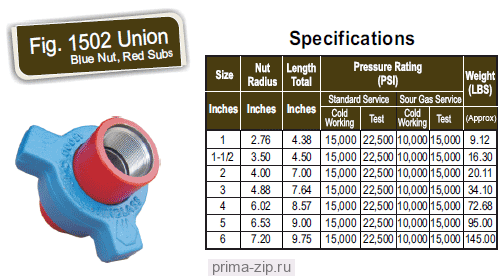

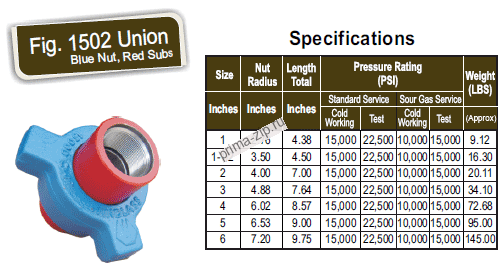

БРС 4" | 100 (4") | 140 | 235 | 210 | - | 6-11/16" STUB ACME 3 TPI М1 - 2G (169,86х8х467) | Fig. 1502 | НКТ 114 | Rс 4" | 70...105 (10000...15000) | 27 |
БРС 4" | 100 (4") | 140 | 235 | 210 | Сп. Тр. 160х12,7 | - | - | НКТ 114 | Rс 4" | 35...105 (5000...15000) | 20 |
