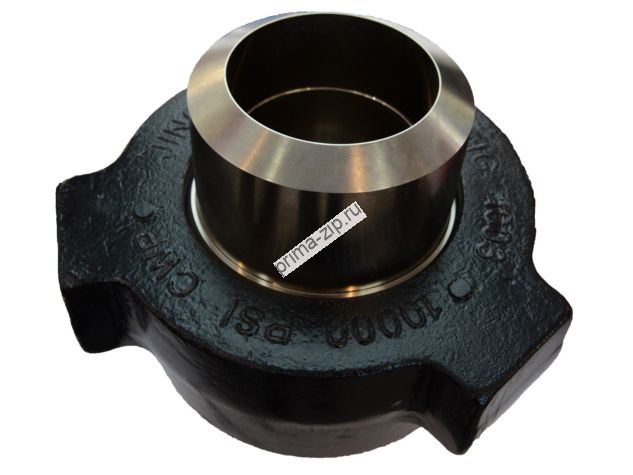

БРС соединение FIG 1003



Для установки на линиях технологических трубопроводов где затруднена центровка и есть угловые смещения.

Рекомендуется использовать для воздуха, воды, нефти, газа, буровых растворов и шлама при давлении до 10,000 PSI NSCWP.

Сферическая форма уплотнительных поверхностей позволяет соединять трубопроводы с угловыми смещениями.

Дополнительное кольцевое уплотнение обеспечивает высокую герметичность при высоких давлениях.

         БРС FIG 1003 имеет отличие от изделий серии Fig - оно обладает подвижностью в собранном виде (при затянутой гайке, без потери герметичности).
Такая подвижность необходима, если выравнивание трубопровода является проблемой.
Конструкция БРС Figure 1003 сложнее, чем у других БРС. Она имеет сферическую плоскость соединения в месте примыкания и сферическую плоскость в месте зацепа гайкой конуса.
          Конструкция изделия обеспечивает угловую подвижность до 7˚ в каждую сторону от оси (чертеж СТД 06.04.1003.030 СБ).

Наименование	Условный проход, мм	Рабочее давление МПа	Альтернативное обозначение	Обозначение резьбы фиттингов	Обозначение резьбы гайки
БРС 2″	50	25	Fig400	2″-11 BSPT	Сп.Tr 100х12,7
БРС 2″	50	25	Fig400	2″-11 BSPT	Сп.Tr 104,78х8,467
БРС 2″	50	70	Fig1002	2″-11 BSPT	Сп.Tr 104,78х8,467
БРС 2″	50	105	Fig1502	2″-11 BSPT	Сп.Tr 104,78х8,467
БРС 3″	75	105	Fig1502	НКТ89 ГОСТ 633-80	Сп.Tr 136,525×7,257
БРС 4″	100	13,79	Fig206	4-8NPTF 113,913×3,175	Сп.Tr 155,575х8,467
БРС 4″	100	13,79	Fig206	4-8NPTF 113,913×3,175	Сп.Tr 160х12,7

          Стандартные характеристики:
Давление PNмах= 70 МПа (700 атм) (10 000 PSI)
Условный проход DN= 100мм (4 дюйма)
Резьба специальная трапецеидальная 6-7/8″ АСМЕ-2G (174,62 х 8,47).
 Пример приварки БРС FIG 1003 к трубе манифольда изображен на чертеже 02.100.350.100919 СБ.
Чаще всего Фиг 1003 применяются на трубопроводе манифольда бурового.
      По каталогам США это изделие обозначается как:  Fig 1003 union,   Fig 1003 union 10.000 psi cwp,  Fig 1003 hammer union.
