Рукава высокого давления РВД DIN EN 853 ГОСТ 6286-73

Рукава высокого давления РВД с присоединительной арматурой предназначены для соединения и компенсации взаимных перемещений гидроагрегатов в гидросистемах и гидростатических трансмиссиях тракторов и сельхозмашин, работоспособны в условиях умеренного и тропического климата.
     Основой конструкции рукавов высокого давления служат резиновые шланги. В конструкцию рукава входят металлические оплетки и накидные гайки. При изготовлении рукавов РВД применяют высококачественные специальные резиновые смеси, что позволяет рукавам выдерживать высокие давления и перепады температур.
    Производителями обеспечиваются высокие эксплуатационные свойства, огнестойкость и износостойкость, механическую прочность и герметичность. Специальные модели РВД помимо металлической оплетки снабжении защитной спиралью, защищающей их от повреждений при воздействии ударов и трения.
Пример условного обозначения:
 Рукав 2SN-8-L450(М16х1,5)

 8 – внутренний диаметр рукава
L450 – длина рукава 450 мм,
М 16х1,5 – присоединительная резьба.

Рукав высокого давления отвечает стандартам EN853 1SN, DIN 20022 1SN, SAE 100R1AT и превышает требования ГОСТ 6286-73 Тип 1.
Шланг маслобензостойкий - стойкий к воздействию гидравлических и биологических масел, масел на базе полигликоля, воды, водно-масляных эмульсий.
Внутренняя трубка: из маслостойкого синтетического каучука.
Корд усиления: одна оплетка высокопрочной стальной проволоки.
Наружное покрытие: синтетический каучук, стойкий к истиранию, озону, атмосферным воздействиям.
Длина бухты РВД не нормируется, достигает 300 метров одной бухтой в зависимости от Ду шланга.
Температура постоянной эксплуатации от - 40 С до +100 С
Температура периодической эксплуатации РВД до + 125 С .
Гидрошланг стандарта EN853 1SN, DIN 20022 1SN, SAE 100R1AT не требует специальной окорки при сборке армированного РВД.

 Параметры шланга EN853 1SN, DIN 20022 1SN, SAE 100R1AT

Тип РВД	Размер шланга			Наружный диаметр	Рабочее давление	Разрывное давление		Радиус изгиба	Вес
РВД 1SN	Дусл	mm	inch	mm	bar	bar	Psi	mm	Kg/m
	5	4,8	3/16"	11,5	250	1000	14500	89	0,195
	6	6,4	1/4"	13,2	225	900	13050	100	0,22
	8	7,9	5/16"	14,8	215	850	12320	114	0,27
	10	9,5	3/8"	17,1	180	720	10440	127	0,34
	12	12,7	1/2"	20,1	160	640	9280	178	0,41
	16	15,9	5/8"	23,3	130	520	7540	200	0,51
	20	19	3/4"	27,3	105	420	6090	240	0,62
	25	25,4	1"	35,1	88	350	5070	300	0,93
	32	31,8	1.1/4"	43.3	63	250	3620	419	1,25
	38	38,1	1.1/2"	49,7	50	200	2900	500	1,6
	50	50,8	2"	63,1	40	160	2320	630	2,2

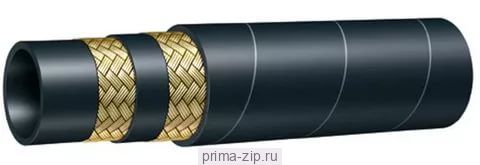

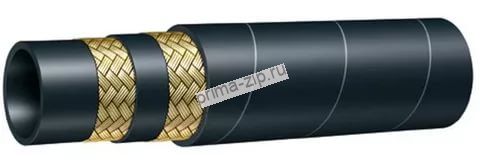

Рукав высокого давления отвечает стандартам EN853 2SN, DIN 20022 2SN, SAE 100R2AT и превышает требования ГОСТ 6286-73 Тип 2.
Стойкий к воздействию текучих сред : гидравлических и биологических масел, масел на базе полигликоля, воды, водно-масляных эмульсий.
Внутренняя трубка: из маслостойкого синтетического каучука.
Корд усиления: две оплетки закаленной стальной проволоки.
Наружное покрытие: синтетический каучук, стойкий к истиранию, озону, атмосферным воздействиям.
Длина рулона не нормируется, достигает 300 метров одной бухтой в зависимости от Ду шланга.
Температура постоянной эксплуатации от - 40 С до +100 С
Температура периодической эксплуатации до + 125 С.
Гидрошланг стандарта EN853 2SN, DIN 20022 2SN, SAE 100R2AT не требует специальной окорки при сборке армированного РВД.

 Параметры РВД EN 853 2SN, DIN 20022 2SN, SAE100R2AT

Тип РВД	Обозначения			Наружный диаметр	Рабочее давление	Разрывное давление		Радиус изгиба	Вес
2SN	DN	mm	inch	mm	bar	bar	Psi	mm	Kg/m
	5	4,8	3/16"	13,3	415	1650	23920	89	0,315
	6	6,4	1/4"	14,7	400	1600	23200	100	0,360
	8	7,9	5/16"	16,3	350	1400	20300	114	0,400
	10	9,5	3/8"	18,7	330	1320	19140	127	0,510
	12	12,7	1/2"	21,8	275	1100	15950	178	0,620
	16	15,9	5/8"	25,0	250	1000	14500	200	0,715
	20	19,0	3/4"	29.0	215	860	12470	240	0,955
	25	25,4	1"	36.8	165	650	9420	300	1,320
	32	31,8	1.1/4"	47,0	125	500	7250	419	1,965
	38	38,1	1.1/2"	53,4	90	360	5220	500	2.265
	50	50.8	2"	66,2	80	320	4640	630	3,115


Рукав высокого давления отвечает стандартам EN856 4SP, DIN 20023 4SP, SAE100 R9R и применяется при повышенных нагрузках в гидросистеме.
Стойкий к воздействию текучих сред на основе гидравлических и биологических масел, масел на базе полигликоля, воды, водно-масляных эмульсий.
Внутренняя трубка: из маслостойкого синтетического каучука.
Корд усиления: четыре спиральных навивки из высокопрочной стальной проволоки.
Наружное покрытие: синтетический каучук, стойкий к истиранию, озону, атмосферным воздействиям.
Длина рулона не нормируется, достигает 40 метров одной бухтой в зависимости от Ду шланга.
Температура постоянной эксплуатации от -40°С до +100°С
Температура периодической эксплуатации до +125°С.
Гидрошланг стандарта EN856 4SP, DIN 20023 4SP, SAE100 R9R требует обязательной окорки при сборке армированного РВД.

 Параметры РВД EN 856 4SP, DIN 20023 4SP, SAE100R9R

Тип РВД	Обозначения			Наружный диаметр	Рабочее Давление	Разрывное давление		Радиус изгиба	Вес
EN856 4SP	Дусл	mm	inch	mm	bar	bar	Psi	mm	Kg/m
	6	6,4	1/4"	17,6	485	2400	34800	100	0,605
	10	9,5	3/8"	21,1	450	2000	29005	110	0,77
	12	12,7	1/2"	24,3	420	1750	25370	120	0,925
	16	15,9	5/8"	27,9	380	1600	23200	140	1,145
	20	19	3/4"	31,9	380	1600	23200	170	1,51
	25	25,4	1"	39	320	1400	20300	340	1,97

Рукав высокого давления отвечает стандартам EN856 4SH, DIN 20023 4SH и применяется при повышенных импульсных нагрузках в гидросистеме энергонасыщенной техники.

Маслобензостойкий шланг, стойкий к воздействию сред на основе гидравлических и биологических масел, масел на базе полигликоля, воды, водно-масляных эмульсий.
Внутренняя трубка: из маслостойкого синтетического каучука.
Корд усиления: четыре спиральных навивки из особопрочной стальной проволоки.
Наружное покрытие: синтетический каучук, стойкий к истиранию, озону, атмосферным воздействиям.
Длина рулона не нормируется, достигает 40 метров одной бухтой в зависимости от Ду шланга.
Температура рабочей среды для постоянной эксплуатации от -40°С до +100°С
Температура рабочей среды при кратковременной эксплуатации до +125°С.
Гидрошланг стандарта EN856 4SH, DIN 20023 4SH требует обязательной окорки при сборке армированного РВД.

 Параметры РВД EN856 4SH, DIN20023 4SH, SAE100R9R (ГОСТ25452-90)

Тип РВД	Обозначения			Наружный диаметр	Рабочее Давление	Разрывное давление		Радиус изгиба	Вес
EN856 4SH	Дусл	mm	inch	mm	bar	bar	Psi	mm	Kg/m
	19	19	3/4"	31,9	420	1750	25370	210	1,54
	25	25,4	1"	38,1	385	1750	25370	220	2,085
	31	31,8	1.1/4"	45	350	1400	20300	420	2,46
	38	38,1	1.1/2"	52,4	290	1160	16820	560	3,19
	51	50,8	2"	67,5	250	1000	14500	700	4,5
