Рукава высокого давления с металлическими оплетками неармированные ГОСТ 6286-73
Описание Рукава высокого давления с металлическими оплетками неармированные ГОСТ 6286-73
Назначение: для подачи под высоким давлением жидкостей. Рукава работоспособны в районах умеренного и тропического климатов при температуре окружающего воздуха от минус 50 до плюс 70 °С , в районах с холодным климатом при температуре от минус 60 до плюс 70 °С.

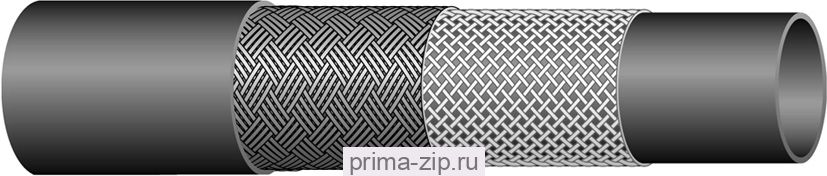

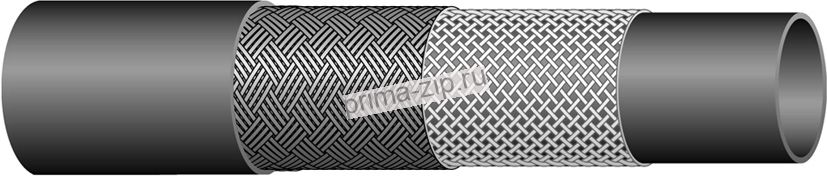

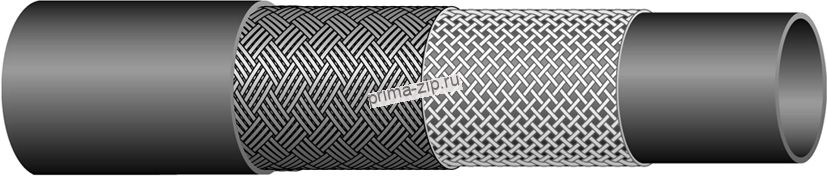

Конструкция: внутренний резиновый слой, металлическая оплетка из латунированной проволоки, наружный резиновый слой /для рукавов типа I/; внутренний резиновый слой, металлическая оплетка из латунированной проволоки, промежуточный резиновый слой, металлическая оплетка из латунированной проволоки и наружный резиновый слой /для рукавов типа II/.
Типы рукавов: Тип I - с одной металлической оплеткой, Тип II - с двумя металлическими оплетками
Группы РУКЭРОР: А, Б, и Z.
Рукава указанных групп различаются рабочим давлением, разрывным усилием используемой проволоки, запасом прочности при испытании статическим гидравлическим давлением:
ЗР - для рукавов групп А и Б;
4Р - для рукавов группы Z, где Р - рабочее давление.
Гарантийный срок хранения: один год со дня изготовления.
Гарантийный срок эксплуатации: 2 года со дня ввода в эксплуатацию.
Длина рукава: устанавливается по согласованию с потребителем. Максимальная длина рукавов внутренним диаметром:
6 - 8 мм - до 150 п.м; 10 -12 мм - до 130 п.м; 16 - 25 мм - до 80 п.м. Возможна нарезка рукавов на рабочие длины.
Пример условного обозначения при заказе:
| I Л - 12 - 21 - У ГОСТ 6286 - 73 | Z - II - 10 - 28 ГОСТ 6286 - 73 |
| I тип рукава | Z - группа |
|
Л - латунированная проволока 12 - внутренний диаметр, мм |
II - тип рукава 10 - внутренний диаметр, мм |
|
21 - рабочее давление, МПа |
28 - рабочее давление, МПа |
|
У - умеренный климат |
рукав работоспособен в районах с умеренным и тропическим климатом |
|
Технические характеристики |
|||||||
| Условное обозначение | Номинальный диаметр, мм | Рабочее давление, МПа | Минимальный радиус изгиба, мм |
Масса 1м, кг (справочная) |
Рабочая среда/температура рабочей среды/ | ||
| внутренний | наружный | по верхней металлической оплетке | |||||
| Рукава группы А |
Бензин от - 50 °С до +25 °С Керосин, дизельное топливо, масла на нефтяной основе от - 50 °С до +100 °С Вода до +100 °С |
||||||
| 1Л - 6 -19 | 6 | 16,5 | 12,8 | 19 | 60 | 0,45 | |
| 1Л - 8 -16,5 | 8 | 18,0 | 14,0 | 16,5 | 80 | 0,50 | |
| 1Л - 10 -15 | 10 | 20,5 | 16,0 | 15 | 80 | 0,55 | |
| 1Л - 12 -13,5 | 12 | 22,5 | 18,0 | 13,5 | 100 | 0,65 | |
| 1Л -16 -10 | 16 | 27,5 | 22,0 | 10 | 120 | 0,85 | |
| 1Л - 20 -9 | 20 | 32,0 | 26,0 | 9 | 150 | 1,05 | |
| ИЛ -6 -28 | 6 | 19,0 | 14,0 | 28 | 70 | 0,60 | |
| ИЛ -8 -25 | 8 | 21,0 | 16,6 | 25 | 90 | 0,70 | |
| ИЛ -10 -21,5 | 10 | 23,0 | 18,6 | 21,5 | 110 | 0,80 | |
| ИЛ -12 -21 | 12 | 25,0 | 20,6 | 21 | 130 | 0,90 | |
| ИЛ -16-16,5 | 16 | 29,0 | 24,6* | 16,5 | 170 | 1,10 | |
| ИЛ -20-15 | 20 | 34,0 | 29,0 | 15 | 200 | 1,35 | |
| Рукава группы Б | |||||||
| 1Л -12-16 | 12 | 22,5 | 18,0 | 16 | 100 | 0,65 | |
| 1Л -16-13 | 16 | 27,5 | 22,0 | 13 | 120 | 0,85 | |
| 1Л -25-10 | 25 | 37,0 | 31,0 | 10 | 170 | 1,20 | |
| ИЛ - 6 -33 | 6 | 19,0 | 14,0 | 33 | 70 | 0,60 | |
| ИЛ - 8 -32 | 8 | 21,0 | 16,6 | 32 | 90 | 0,70 | |
| ИЛ - 10 -27 | 10 | 23,0 | 18,6 | 27 | 110 | 0,80 | |
| ИЛ - 12 -25 | 12 | 25,0 | 20,6 | 25 | 130 | 0,90 | |
| ИЛ - 16 -20 | 16 | 29,0 | 24,6 | 20 | 170 | 1,10 | |
| ИЛ - 20-18 | 20 | 34,0 | 29,0 | 18 | 200 | 1,35 | |
| ИЛ - 25-16 | 25 | 39,0 | 34,0 | 16 | 240 | 1,50 | |
| Рукава группы Z |
Гидравлические жидкости, минеральные масла, растворимые масла, эмульсионные масла, масляные и водные эмульсии, водный раствор гликоля от - 40 °С до + 100 °С Вода до +100 °С
|
||||||
| Z-II-8-30 | 8 | 19,1 | 14,3 | 30 | 115 | 0,42 | |
| Z-II-10-28 | 10 | 21,4 | 16,7 | 28 | 130 | 0,53 | |
| Z-II-12-25 | 12 | 24,6 | 19,9 | 25 | 180 | 0,65 | |
| Z-II-12,5-25 | 12 | 25,0 | 19,9 | 25 | 180 | 0,65 | |
| Z-II-16-20 | 16 | 27,8 | 23,0 | 20 | 205 | 0,82 | |
| Z-II-20-16 | 20 | 32,8 | 28,0 | 16 | 240 | 1,48 | |
| Z-II-25-14 | 25 | 39,7 | 34,5 | 14 | 300 | 2,19 | |
