Кран шаровой ЗАРД
Описание Кран шаровой ЗАРД

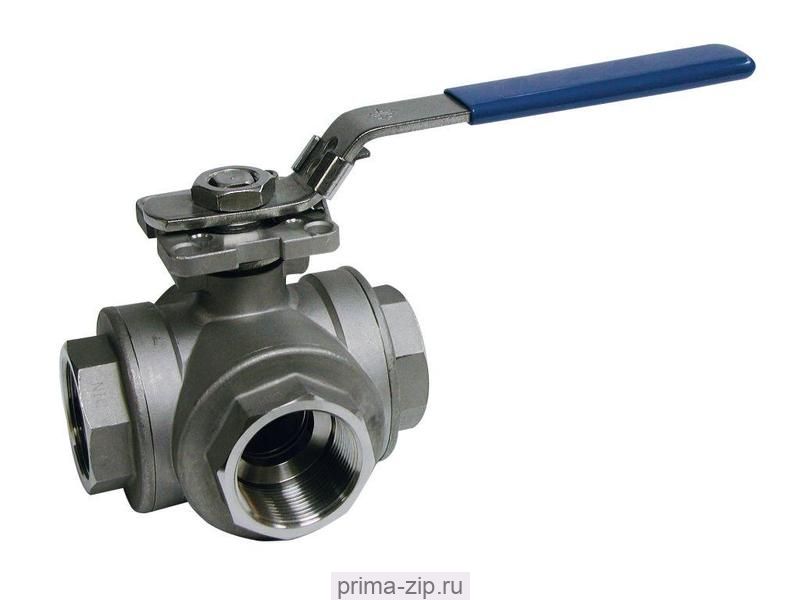

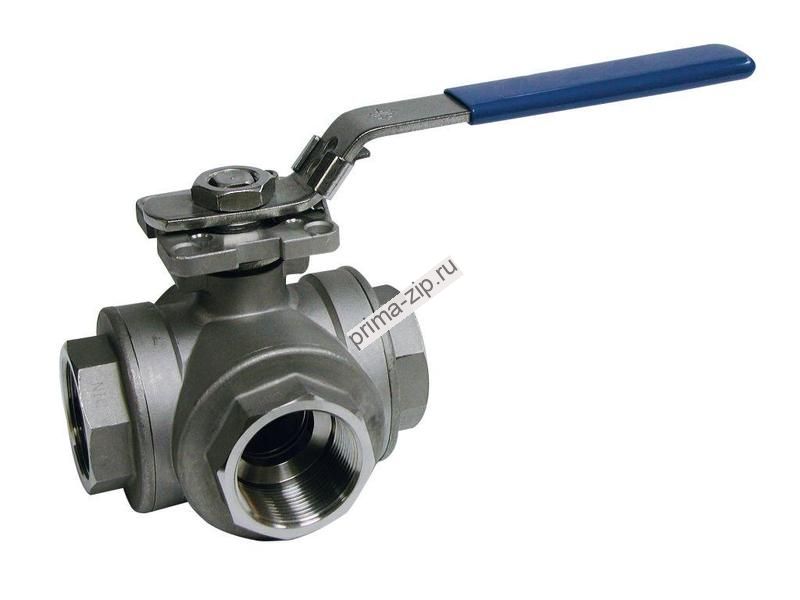

Кран шаровой муфтовый – один из вариантов исполнения крана, чьим отличительным признаком является крепление к трубопроводу или емкости с помощью муфт с внутренней трубной цилиндрической резьбой по ГОСТ 6357-81. Также муфтовый кран может иметь коническую внутреннюю резьбу. Иногда можно встретить разновидности с метрической резьбой, произведенной по спецзаказу.
Если говорить о применении, то кран шаровый муфтовый часто применяется в коммунальном хозяйстве в качестве запорной арматуры в системах водоснабжения или отопления. Также муфтовые краны используются в системах, транспортирующих жидкости и газ.
Необходимо отметить и ряд ограничений данной конструкции крана. Шаровой муфтовый кран чрезвычайно требователен к качеству монтажа. Неправильная установка может привести к резким перепадам давления с соответствующей деформацией деталей и поломкой всего крана. По этой причине не следует устанавливать муфтовые краны в трубопроводах с частыми и резкими перепадами давления.
с трубной цилиндрической резьбой по ГОСТ 6357-81
| DN | PN | G | L | L1 | H | Масса |
| мм | кгс/см2 | дюйм | мм | мм | мм | кг |
| 6 | 16, 25, 40, 63, 80, 100, 160 | 1/4" | 76 | 135 | 74 | 0,4 |
| 6 | 200, 250 | 1/4" | 84 | 125 | 90 | 1,2 |
| 10 | 16, 25, 40, 63, 80, 100, 160 | 3/8" | 76 | 135 | 74 | 0,4 |
| 10 | 200, 250 | 3/8" | 84 | 125 | 90 | 1,2 |
| 15 | 16, 25, 40, 63, 80, 100, 160 | 1/2" | 71 | 135 | 76 | 0,6 |
| 15 | 200, 250 | 1/2" | 82 | 125 | 90 | 1,1 |
| 20 | 16, 25, 40, 63, 80, 100, 160, 250 | 3/4" | 86 | 125 | 89 | 1,1 |
| 20 | 200, 250 | 3/4" | 86 | 125 | 89 | 1,1 |
| 25 | 16, 25, 40, 63, 80, 100, 160 | 1" | 106 | 125 | 91 | 1,4 |
| 25 | 60, 250 | 1" | 110 | 125 | 91 | 1,5 |
| 32 | 16, 25, 40, 63, 80, 100 | 1 1/4" | 120 | 200 | 121 | 2,6 |
| 32 | 160, 200, 250 | 1 1/4" | 193 | 200 | 121 | 3,0 |
| 40 | 16, 25, 40, 63, 80 | 1 1/2" | 142 | 200 | 122 | 3,2 |
| 50 | 16, 25, 40, 63, 80 | 2" | 140 | 200 | 132 | 5,2 |
| 50 | 100 | 2" | 140 | 200 | 132 | 10,2 |
| 80 | 16,24,40 | 3" | 192 | 400 | 184 | 13,7 |
с трубной конической резьбой по ГОСТ 6211-81
| DN | PN | Rc | L | L1 | H | Масса |
| мм | кгс/см2 | дюйм | мм | мм | мм | кг |
| 6 | 16, 25, 40, 63, 80, 100, 160 | 1/4" | 76 | 135 | 74 | 0,4 |
| 6 | 200, 250 | 1/4" | 84 | 125 | 90 | 1,2 |
| 10 | 16, 25, 40, 63, 80, 100, 160 | 3/8" | 76 | 135 | 74 | 0,4 |
| 10 | 200, 250 | 3/8" | 88 | 125 | 90 | 1,2 |
| 15 | 16, 25, 40, 63, 80, 100, 160 | 1/2" | 71 | 135 | 76 | 0,6 |
| 15 | 200, 250 | 1/2" | 102 | 125 | 87 | 1,3 |
| 20 | 16, 25, 40, 63, 80, 100, 160 | 3/4" | 105 | 125 | 89 | 1,3 |
| 20 | 200, 250 | 3/4" | 105 | 125 | 89 | 1,3 |
| 25 | 16, 25, 40, 63, 80, 100, 160 | 1" | 126 | 125 | 91 | 1,7 |
| 25 | 200,250 | 1" | 134 | 125 | 91 | 1,7 |
| 32 | 16, 25, 40, 63, 80, 100 | 1 1/4" | 150 | 200 | 121 | 2,7 |
| 32 | 160,200, 250 | 1 1/4" | 193 | 200 | 121 | 3,1 |
