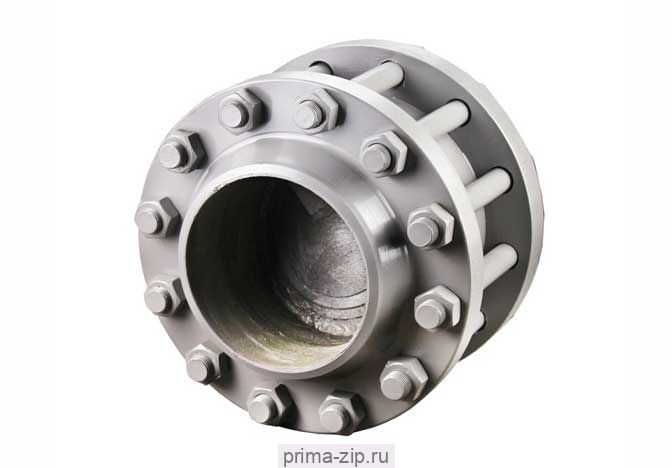

Клапан обратный поворотный DN 25, PN 250, фланцевый, климатическое исполнение УХЛ

Устанавливается устройство только в одном направлении с учётом движения вещества и может монтироваться на трубы с диаметром от 50 до 200 мм. Клапан 19с38нж применяется в различных инженерных сетях как гражданского, так и промышленного назначения.

Конструкция клапана 19с38нж

Клапан 19с38нж состоит из корпуса, двух ушек, оси, захлопки, патрубков и петли. Корпус выполняется из цельнотянутой трубы. Для обеспечения герметичности трубопровода, поверхность клапана подвергается дополнительной обработке, путём наливки нержавеющей стали.

Захлопка — основной элемент, который контролирует направление потока. Она размещается между двумя ушками и может вращаться относительно оси корпуса клапана.

Конструкция 19с38нж исключает возможность возникновения гидравлического удара в трубопроводной системе. Данный клапан может устанавливаться как на горизонтальных, так и на вертикальных или наклонных участках.

Основные материалы изготовления КОП 19с38нж

Назначение и принцип работы клапана 19с38нж

Клапан 19с38нж обеспечивает контроль направления потока рабочей среды.

Принцип работы основан на изменении давления внутри трубопровода, по разные стороны заглушки.

При отсутствии давления, клапан находится в закрытом режиме. При подаче рабочей среды, создаётся давление, которое приподнимает захлопку, тем самым обеспечивает свободный проход.

В случае возникновения обратного потока, под воздействием собственного веса и давления с противоположной стороны, захлопка моментально возвращается в закрытое положение, предотвращая движение среды в обратном направлении.

Методы монтажа 19с38нж

Обратный клапан 19с38нж может крепиться тремя методами: межфланцевым стяжным, фланцевым и приварным соединением.

При заказе устройства с фланцевым методом монтажа, в комплекте поставляются необходимые крепёжные элементы с учётом рабочего давления.

Особенности установки и эксплуатации КОП 19с38нж

Срок службы и бесперебойной работы 19с38нж во многом определяется качеством выполнения монтажа. Перед установкой устройства в обязательном порядке необходимо выполнять расконсервацию внутренних поверхностей клапана.

Устройство монтируется в местах, позволяющих производить удобный осмотр и обслуживание.

Клапан 19с38нж может устанавливаться на трубопроводах в системах, которые обеспечивают подачу воды, газа, нефти, азотной кислоты и других веществ.

19с38нж (Ру6,3) фланцевый

19с38нж (Ру10) фланцевый

19с38нж (Ру16) фланцевый

Технические характеристики клапана 19с38нж, 19нж38нж (соединение под приварку):

19с38нж (Ру16) под приварку

19с38нж (Ру4,0) под приварку

	Условное обозначение	DN	19с38нж, 19нж38нж (приварной) PN, кгс/см2
			40
		мм	d, мм	d1, мм	L, мм	масса (кг)
	Клапан 19с38нж	350	377	345	400	73
	Клапан 19с38нж	400	426	398	450	75
	Клапан 19с38нж	500	530	498	550	86
	Клапан 19с38нж	600	630	599	650
	Клапан 19с38нж	700	720	688	750	600
	Клапан 19с38нж	800	820	788	810
	Клапан 19с38нж	1000	1020	988	1000

19с38нж (Ру6,4) под приварку

	Условное обозначение	DN	19с38нж, 19нж38нж (приварной) PN, кгс/см2
			64
		мм	d, мм	d1, мм	L, мм	масса (кг)
	Клапан 19с38нж	350	377	345	400	73
	Клапан 19с38нж	400	426	398	450	75
	Клапан 19с38нж	500	530	498	550	86
	Клапан 19с38нж	600	630	599	650
	Клапан 19с38нж	700	720	688	750	600
	Клапан 19с38нж	800	820	788	810
	Клапан 19с38нж	1000	1020	988	1000
