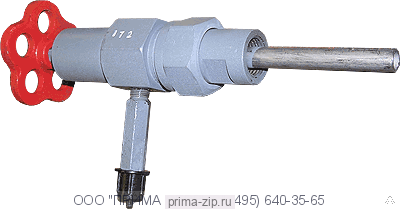

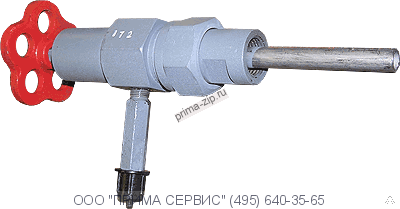

Вентиль отборник проб ВП1-15х21 DN15 PN210
Описание Вентиль отборник проб ВП1-15х21 DN15 PN210
Вентиль- пробоотборник предназначен для взятия проб продукта из трубопровода под давлением.
Для более равномерного забора проб по всему сечению трубопровода пробоотборник снабжен пробоотборной трубкой. Пробоотборный ниппель может быть развернут в любое положение относительно своей оси и зафиксирован в данном положении, для предотвращения утечек ниппель закрывается защитной пробкой. Для исключения примерзания клапану к седлу вентиля, проботборник оснащен теплоподводящим стержнем (исполнение - 01).
Для более равномерного забора проб по всему сечению трубопровода пробоотборник снабжен пробоотборной трубкой. Пробоотборный ниппель может быть развернут в любое положение относительно своей оси и зафиксирован в данном положении, для предотвращения утечек ниппель закрывается защитной пробкой. Для исключения примерзания клапану к седлу вентиля, проботборник оснащен теплоподводящим стержнем (исполнение - 01).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯ
| № | Наименование параметра | Значение |
| 1 | Максимальное рабочее давление, МПа (кг/см²) | 14 (142), 21 (214), 35 (357) |
| 2 | Испытательное давление, МПа (кг/см²) | 16 (163), 23 (234), 38 (387) |
| 3 | Условный проход Dн, мм | 15 |
| 4 | Условный диаметр трубопровода, мм | 80 |
| 5 | Материал изготовления вентиля | 12Х18Н10Т ГОСТ 5632-2014 |
| 6 | Габаритные размеры | 320х105х65 |
| 7 | Исполнение по ГОСТ 13846 | К1, К2 |
| 8 | Температура рабочей среды, °С | до 120 |
| 9 | Масса, кг | 0,8 |
Присоединение:
- Резьба коническая внутренняя К1/2˝ ГОСТ 6111-52
- Резьба метрическая наружная М12х1,25 ГОСТ 24705-81 – присоединительная резьба штуцера
