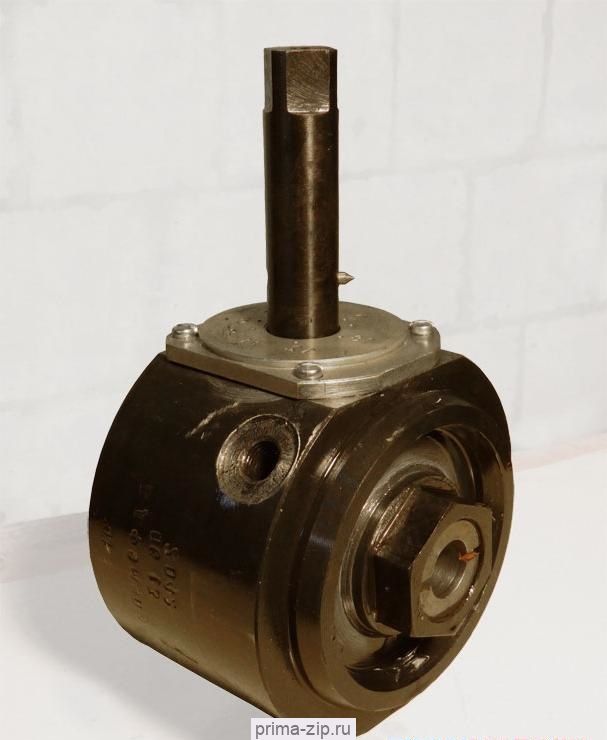

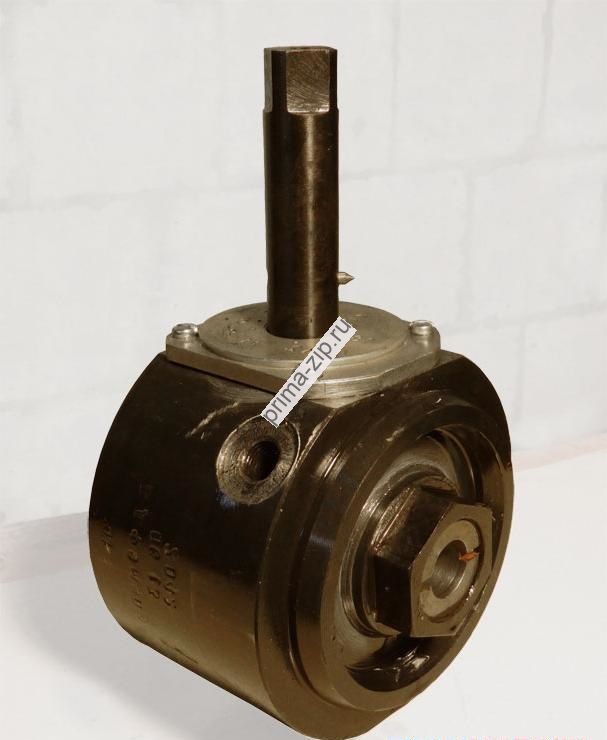

ШТУЦЕР ДИСКРЕТНЫЙ РЕГУЛИРУЕМЫЙ ФЛАНЦЕВЫЙ ШДФ-9М
Штуцера дискретные регулируемые фланцевые предназначены для регулирования расхода жидкости при нефтедобыче и обеспечивают дискретное установление следующих возможных режимов работы скважины:
- вывод нефтянной скважины на рабочий режим без прекращения подачи жидкости в линию скважинным штанговым насосом (СШН) или электроциркуляционной насосной установкой (УЭЦН);
- установление требуемого эксплуатационного режима работы скважины;
- установление необходимого расхода (по перепаду давления) при закачке жидкости в пласт в системе ПНД.
Установка и монтаж
Штуцер устанавливается в фонтанной арматуре за линейной задвижкой.
Присоединительные элементы и установочные поверхности штуцера выполняются по двум вариантам:
- Фланцевое по ГОСТ 28919-91 "Фланцевые соединения устьевого оборудования"
- Резьбовое по ГОСТ 633-80 "Трубы насосно-компрессорные и муфты к ним"
Штуцер предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69
Технические данные
|
Наименование параметра |
Значение |
Примечание |
|---|---|---|
|
Исполнение для монтажа |
Фланцевое по ГОСТ 28919-91, РД 26-16-40-89 или резьбовое по ГОСТ 633-80 |
- |
|
Рабочая среда |
Нефть и вода |
- |
|
Рабочее давление, РУ МПа |
21 |
- |
|
Условный размер проходного отверстия регулируемого органа, мм |
0,2; 2,5; 3, 4, 5, 6, 8, 10, 12, 18 |
По требованию заказчика диаметры проходных отверстий могут быть изменены |
|
Управление штуцером |
Ручное |
Возможно изготовление штуцеров с телеуправлением |
|
Рабочая температура окружающей среды |
От - 60оС до +40оС |
- |
|
Регулируемый орган |
Золотниковый цилиндр |
- |
|
Материал цилиндра |
Сталь 40ХН, хромовое покрытие |
Возможно изготовление рабочего органа из стали 38ХМЮА, азотированной |
|
Габаритные размеры, без учета выводов для манометров, мм |
220,0х125,0х100,0 |
- |
|
Масса, не более, кг |
8,0 |
Без крепежа и тары |
|
Возможность замены манометров без перекрытия потока жидкости |
Да* |
* При условии комплектации штуцера трехходовым вентилем |
Герметичность штуцера дискретного фланцевого обеспечивается за счет наличия в конструкции штyцера шлифованного и притертого по золотнику седла, что обеспечивает большую износоустойчивость и соответственно более длительную эксплуатацию по герметичности. Направление потока жидкости при установке штyцера в трубопровод обеспечивает постоянное давление на торец седла и соответственно постоянный поджим его к золотнику, что значительно дольше позволяет ему сохранять герметичность.
|
Исполнения штуцеров ШДФ-9М |
|
|
Обозначение |
Средний диаметр уплотнительного кольца, D мм |
|
ШДФ-9.001.000 |
89,5 |
|
ШДФ-9.002.000 |
90,0 |
|
ШДФ-9.003.000 |
90,6 |
|
ШДФ-9.004.000 |
101,6 |
|
ШДФ-9.005.000 |
107,9 |
