Прокладка ПФ1-У2 для задвижек типа ЗМС 65-210
Описание Прокладка ПФ1-У2 для задвижек типа ЗМС 65-210
Прокладка ПФ1-У2 для задвижек типа ЗМС 65-210 , ЗМС 65-350 и др., применяются для фланцевых соединений устьевого оборудования. Стальные кольцевые прокладки по ГОСТ 28919-91 предназначены для соединения составных частей устьевого нефтепромыслового оборудования на рабочее давление от 14 до 140 МПа и условным проходом от 50 до 680 мм. Прокладки по ГОСТ 28919-91 изготавливаются только из цельных заготовок.
Твердость рекомендуемых материалов прокладок должна соответствовать приведенным в таблице ниже:
Прокладки У1 и У2 предназначены для некоррозионно-стойкого оборудования.
Прокладки К1 предназначены для оборудования, работающего в условиях скважинной среды с объемным содержанием СО² до 6%, прокладки К3 предназначены для оборудования, работающего в условиях скважинной среды с объемным содержанием СО² и H²S до 25%. Разность твердости материала прокладок и фланцев или поверхности канала фланцев, контактирующих с прокладками, должна быть не менее 50 единиц по Бринеллю. Прокладки из нелегированных сталей изготавливаются с цинковым покрытием методом термодиффузионного цинкования толщиной от 35 до 55 мкм по ГОСТ 9.316-2006. Размеры и виды восьмиугольных прокладок по ГОСТ 28919-91 представлены в таблице ниже:
Твердость рекомендуемых материалов прокладок должна соответствовать приведенным в таблице ниже:
| Обозначение материала прокладки | Марки стали, обозначение стандарта | Твердость по Бринеллю, не более |
| У1 | Сталь 0 ГОСТ 380 | 107 |
| Ст 08кп ГОСТ 1050 | 98 | |
| У2 | Сталь 20 ГОСТ 1050 | 127 |
| Сталь 08 ГОСТ 1050 | 109 | |
| К1 | 12х18Н9Т ГОСТ 5632 | 160 |
| К3 | 10х17Н13М3Т ГОСТ 5632 | 160 |
Прокладки У1 и У2 предназначены для некоррозионно-стойкого оборудования.
Прокладки К1 предназначены для оборудования, работающего в условиях скважинной среды с объемным содержанием СО² до 6%, прокладки К3 предназначены для оборудования, работающего в условиях скважинной среды с объемным содержанием СО² и H²S до 25%. Разность твердости материала прокладок и фланцев или поверхности канала фланцев, контактирующих с прокладками, должна быть не менее 50 единиц по Бринеллю. Прокладки из нелегированных сталей изготавливаются с цинковым покрытием методом термодиффузионного цинкования толщиной от 35 до 55 мкм по ГОСТ 9.316-2006. Размеры и виды восьмиугольных прокладок по ГОСТ 28919-91 представлены в таблице ниже:

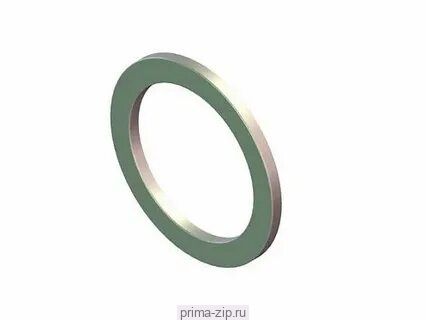

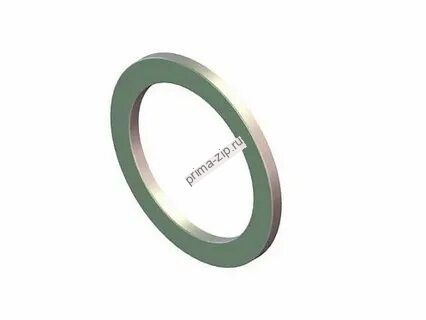

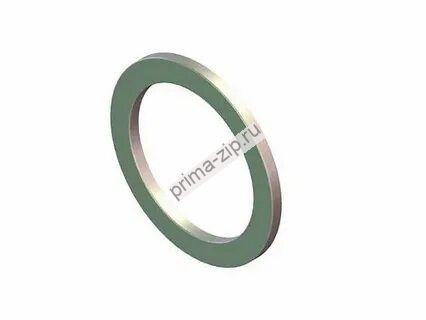

Прокладка ПФ1-У2 ст.20
