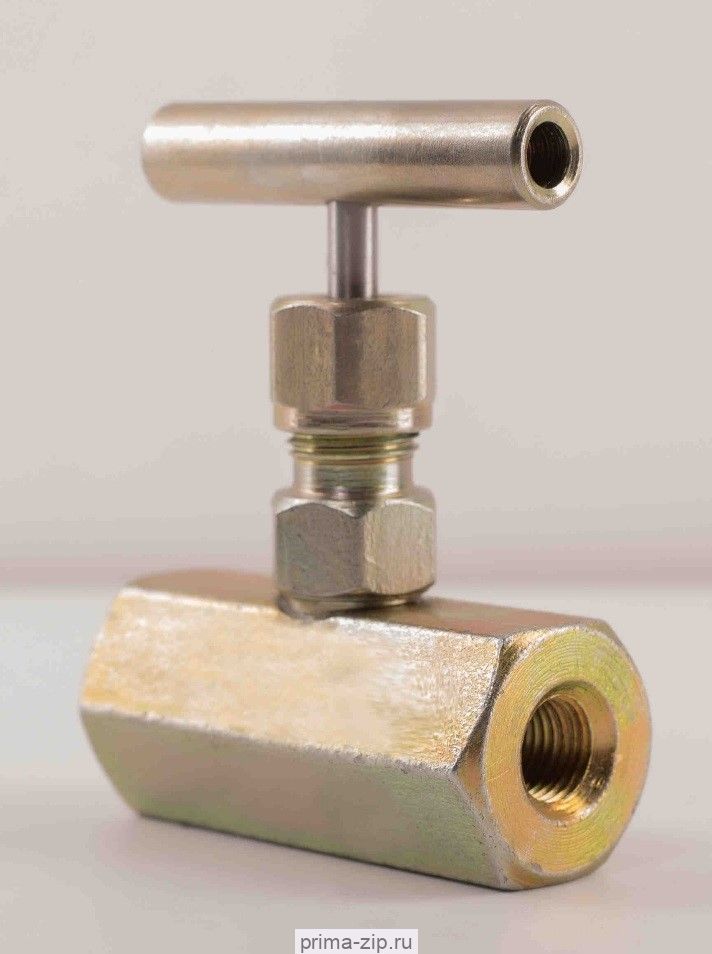

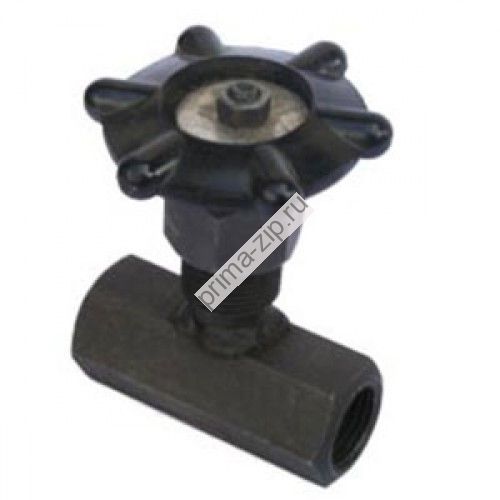

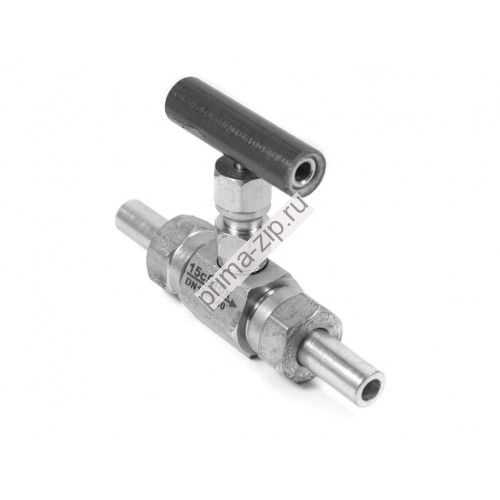

Клапан запорный стальной 15с54бк DN15 PN160 кг/см2

Условия эксплуатации игольчатого вентиля 15с54бк:

• Температура рабочей среды: до +200°С;
• Рабочая среда: газ, жидкость, нейтральная к материалам основных деталей;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У1, Т1;
• Температура окружающей среды: от -40 до +40;

Технические данные вентиля игольчатого 15с54бк:

• Привод: ручной (маховик), для полного открытия вентиля достаточно повернуть маховик на три оборота;
• Номинальное давление PN, МПа (кгс/см²): 16 (160);
• Присоединение к трубопроводу: см. файл «15с54бк описание.doc» в разделе «Документация»;
• Установочное положение на трубопроводе: любое;
• Регламентирующий документ: ТУ 26-07-1476-89;
• Класс герметичности по ГОСТ 9544-93:  класс «С»;
• Номер чертежа: ПЗ 2286, ПЗ 2286-006, ПЗ 2286-015, ПЗ 2286-020, ПЗ 2286-025;
• Таблица-фигура: 15с54бк;

Материалы основных деталей игольчатого вентиля 15с54бк:

• Материал изделия (корпус): 12Х18Н9Т;
• Материал изделия (шпиндель): 14Х17Н2;
• Материал изделия (гайка накидная): сталь 30х13;
• Материал изделия (золотник): 14Х17Н2;
• Материал изделия (сальниковое уплотнение): кольца из паронита ПОН ГОСТ 481-80, фторопласта 4 ГОСТ 10007-80Е;

Показатели надежности игольчатого вентиля 15с54бк:

• Средний срок службы: 15 лет;
• Гарантийный срок эксплуатации: 18 месяцев;
• Гарантийная наработка, циклов: 2000;
