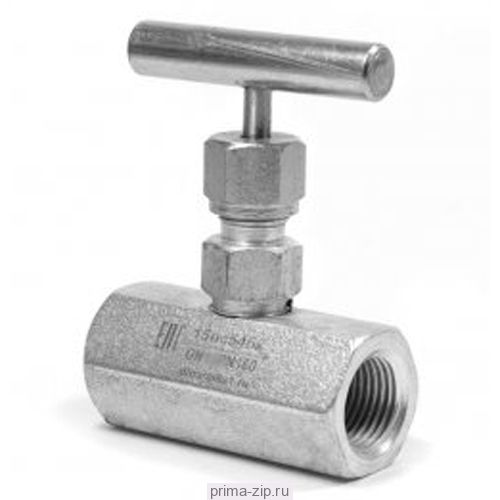

Описание Вентиль ВПЭМ 5х35 М20х1,5-Н; М20х1,5-В
Вентиль ВПЭМ 5х35 М20х1,5-Н; М20х1,5-В предназначен для эксплуатации в качестве запорного устройства на вторичных отводах арматуры и трубопроводов, а также для присоединения манометров. Основные преимущества: Наличие эластомерного уплотнения обеспечивает надежность герметизации вентилей.
Технические характеристики:
|
Давление номинальное PN МПа
|
35 |
| Герметичность затвора |
По классу «А» ГОСТ 9544 |
| Нормальное положение затвора |
Полностью «открыто» или полностью «закрыто» |
| Тип привода |
Ручной |
| Присоединительная резьба |
М20х1,5-В ; М20х1,5-Н ; К1/2”-В ; К1/2”-Н и другие по согласованию с заказчиком |
Условия эксплуатации вентилей:
| Рабочая среда |
нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объёму. |
| Температура рабочей среды ºС |
до 120 ºС. |
| Климатическое исполнение |
У; ХЛ по ГОСТ 15150-69 (в зависимости от материала корпусных деталей) |
| Температура окружающей среды ºС |
У |
ХЛ |
| от минус 40ºС до плюс 60ºС9 |
от минус 60ºС до плюс 60ºС |
| Направление подачи рабочей среды |
По стрелке на корпусе |
| Установочное положение |
Любое |
| Присоединение к трубопроводу |
Муфтовое резьбовое |
Материалы комплектующих:
| Материал штока |
Сталь 20Х13 |
| Материал уплотнительного кольца |
Полиамид ПА-6 |
| Материал сальникового уплотнения |
Фторопласт Ф4 + кольцо резиновое ГОСТ 9833 |
