Вертлюг промывочный ВП-50
Описание Вертлюг промывочный ВП-50
Вертлюг промывочный типа ВП предназначен для подачи промывочной жидкости от насоса к забою скважины и обеспечения возможности вращения труб при ремонтных работах в нефтяных и газовых скважинах в условиях умеренного и холодного (район 12) макроклиматических районов по ГОСТ 16350-80.

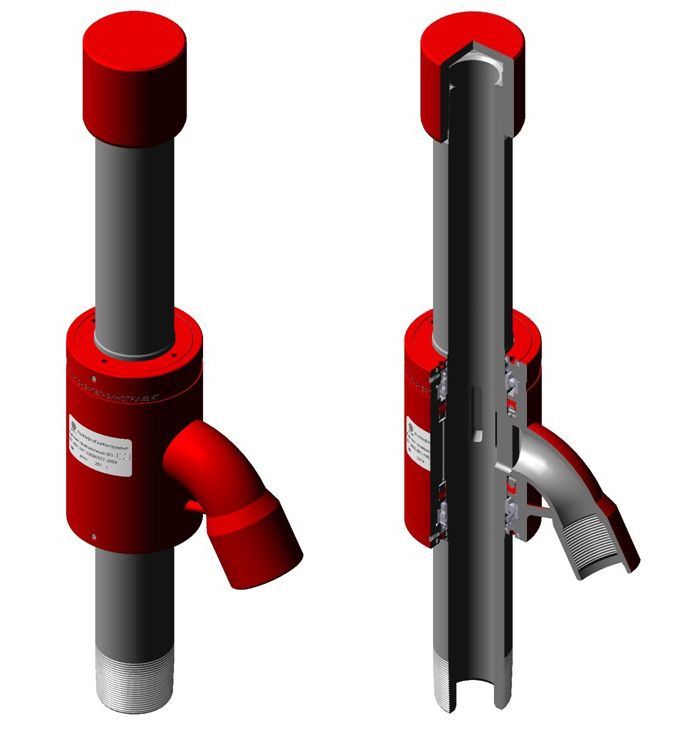

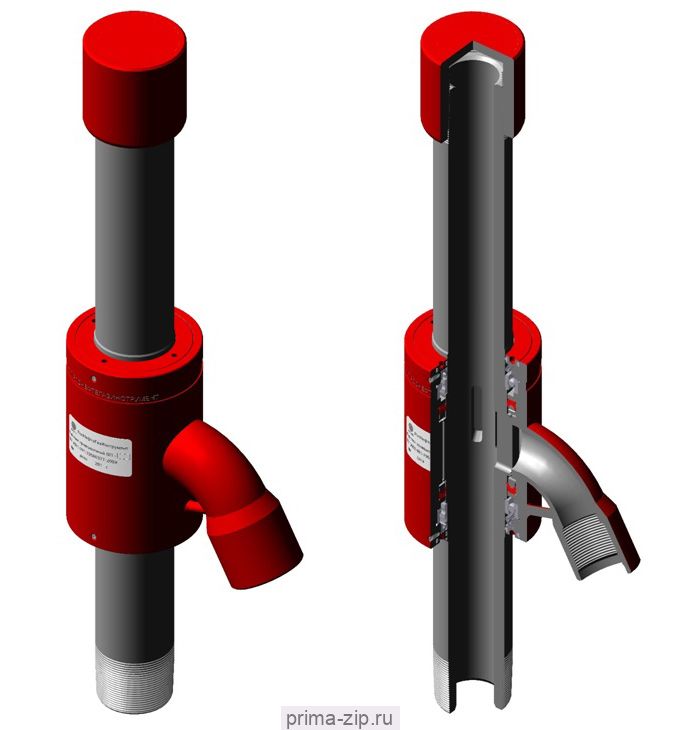

Вертлюг промывочный ВП состоит из ствола и корпуса с отводом под промывочный шланг. В корпусе вертлюга установлены два радиально-упорных шарикоподшипника, обеспечивающие свободное вращение ствола.
Внутренняя полость корпуса вертлюга в верхней и нижней части герметизируется от проникновения промывочной жидкости резиновыми манжетами, а от пыли и грязи сальниковыми войлочными кольцами. На конце отвода крепится фланцевое соединение для соединения с промывочным шлангом. При работе корпус вертлюга воздействует на ствол вертлюга. На верхнем конце ствола навинчен колпак, за который вертлюг удерживается элеватором на весу.
|
ВП-50 |
ВП-60 |
ВП-80 |
ВП-80* |
|
Допускаемая нагрузка на ствол, кН (тс) |
500 (50) |
600 (60) |
800 (80) |
|
Максимальное давление прокачиваемой жидкости, Мпа (атм) |
160 (16) |
160 (16) |
200 (20) |
|
Рабочая температура окружающей среды, °К (°С) |
233(-40) 343(+70) |
233(-40) 343(+70) |
233(-40) 343(+70) |
|
Диаметр проходного отверстия ствола, мм |
50 |
50 |
60 |
|
Присоединительные размеры ствола, резьба ГОС 633-80 |
НКТ 73 |
НКТ 73 |
НКТ 73 НКТ 73В НКТ 89 НКТ 102 НКТ 114 |
|
Присоединительные размеры отвода, резьба ГОС 633-80 |
НКТ 60 НКТ 73 |
НКТ 60 НКТ 73 |
НКТ 60 НКТ 73 НКТ 89 |
|
Частота вращения ствола, с-1 (об./мин.) |
1.66 (100) |
1.66 (100) |
1.66 (100) |
|
Габаритные размеры, мм |
730х270х170 |
730х270х170 |
800х350х180 |
|
Масса полного комплекта, кг |
55 |
55 |
135 |
