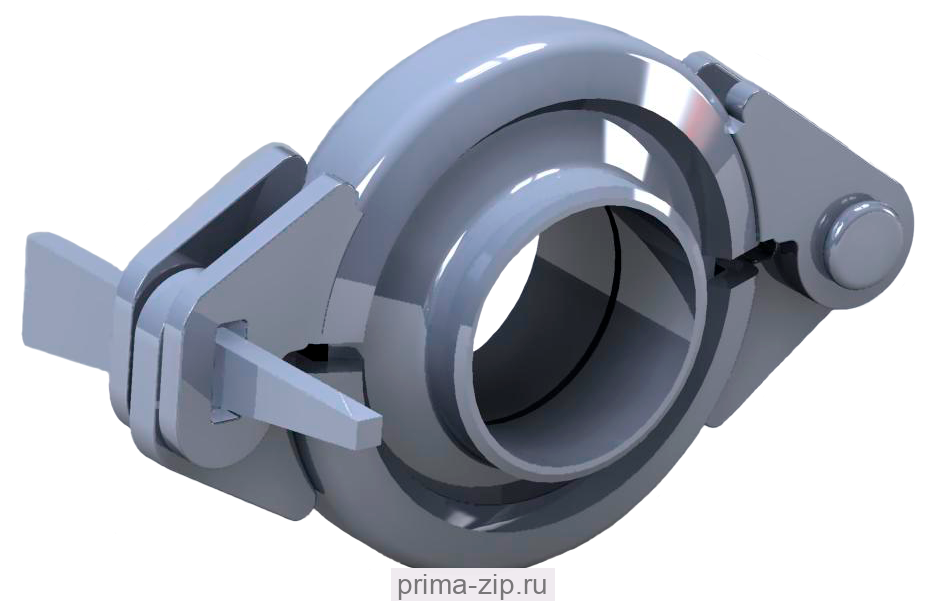

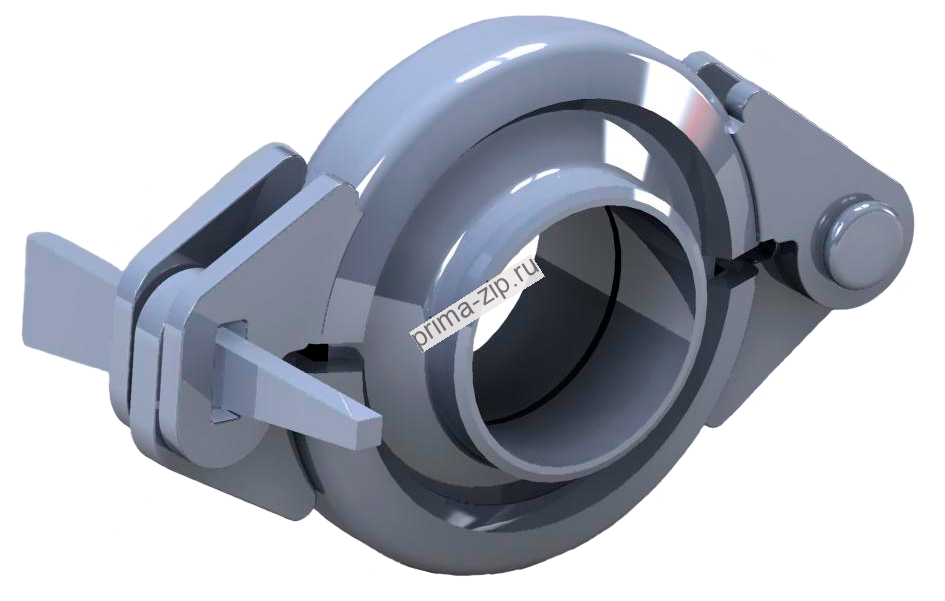

Быстроразъемное соединение Ду-159 для трубы 159 мм
Описание Быстроразъемное соединение Ду-159 для трубы 159 мм
Соединения быстроразъёмные серии БРС под приварку предназначаются для сопряжения гидротехнических трубопроводов. Также применяются для соединения и оперативного разъёма бетоноводных труб на строительных площадках и объектах при проведении работ по бетонированию с использованием нагнетательных агрегатов, бетононасосов.
Соединения БРС Ду150 Ру2.5 МПа с клиновым хомутом используются для труб с условным диаметром 150 (труба 159 и 168), давление до 25 кг на см².
Конструктивно, БРС состоят из пары патрубков, присоединяемых к трубам, уплотнения, устанавливаемого между ними, спаренных полухомутов и фиксирующего клина.
Соединения БРС Ду150 Ру2.5 МПа с клиновым хомутом используются для труб с условным диаметром 150 (труба 159 и 168), давление до 25 кг на см².
Конструктивно, БРС состоят из пары патрубков, присоединяемых к трубам, уплотнения, устанавливаемого между ними, спаренных полухомутов и фиксирующего клина.
Технические параметры быстроразъёмных соединений БРС
| Характеристика, размерность | БPC-50 | БРС-80 | БРС-100 | БРС-150 | БРС-200 |
| Наружный диаметр трубы патрубка, мм | 63,5 (60) | 89 | 108 | 159 | 219 |
| Проход условный Dy, мм | 50 | 80 | 100 | 150 | 200 |
| Рабочее давление до, кгс/см.кв, (МПа) | 25 (2,45) | 25 (2,45) | 20 (1,96) | 20 (1,96) | 16 (1,57) |
| Масса, кг | 2,87 | 3,74 | 4,42 | 7,57 | 11,1 |
Быстроразъемное соединение устанавливается в местах стыковки труб путём
приваривания патрубков к срезам труб, стягивания встречных патрубков полухомутами и фиксации их при помощи клина. Герметичность соединения обеспечивается за счёт установки между фланцами патрубков эластичного кольцевого уплотнения.
