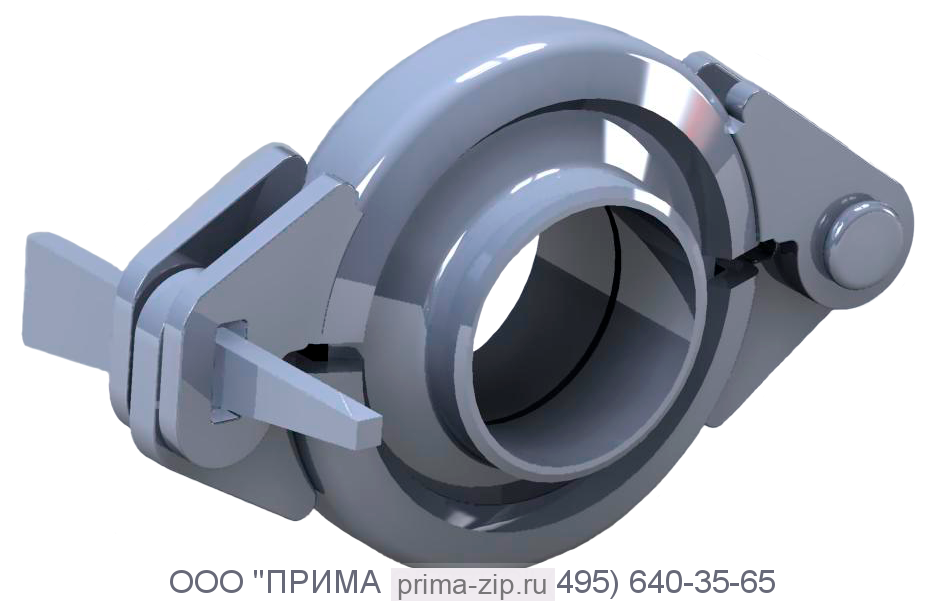

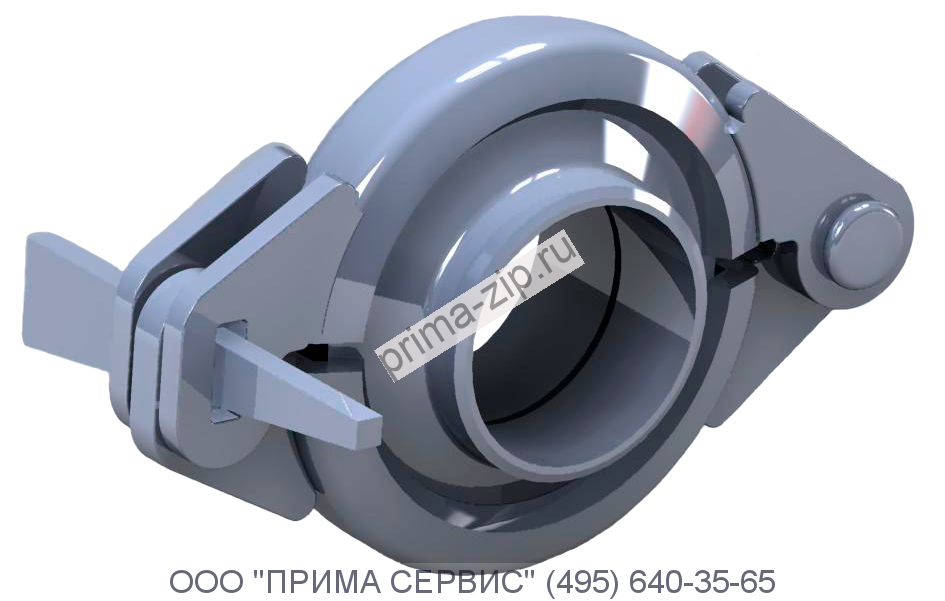

Соединение быстроразъемное. БРС-150.16.000СБ / БРС Ду150 Ру16 МПа

Соединение быстроразъемное. БРС-150.16.000СБ / БРС Ду150  Ру16 МПа

Соединения БРС Ду150 Ру16.0 МПа используются для труб с условным диаметром 150 (труба 159 и 168), давление до 160 кг на см².


• тип фланцев - под приварку
• тип замка - шарнирный хомут с клином

Быстроразъемное соединение устанавливается в местах стыковки труб путём приваривания патрубков к срезам труб, стягивания встречных патрубков полухомутами и фиксации их при помощи клина. Герметичность соединения обеспечивается за счёт установки между фланцами патрубков эластичного кольцевого уплотнения.

Характеристика, размерность	БPC-50	БРС-80	БРС-100	БРС-150	БРС-200
Наружный диаметр трубы патрубка, мм	63,5 (60)	89	108	159	219
Проход условный Dy, мм	50	80	100	150	200
Рабочее давление до, кгс/см.кв, (МПа)	25  (2,45)	25  (2,45)	20  (1,96)	20  (1,96)	16  (1,57)
Масса, кг	2,87	3,74	4,42	7,57	11,1



Соединение быстрораз. БРС-150.16.000СБ
