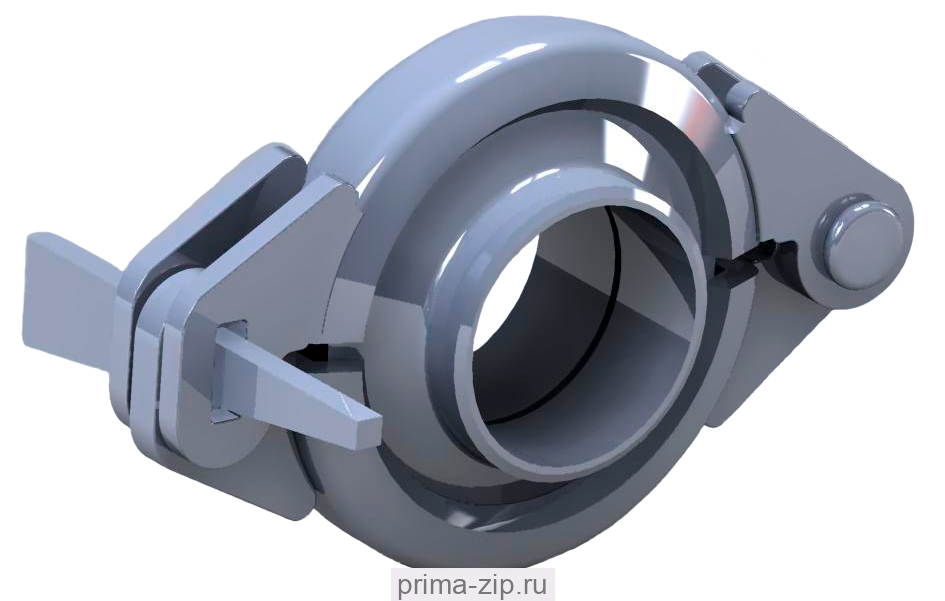

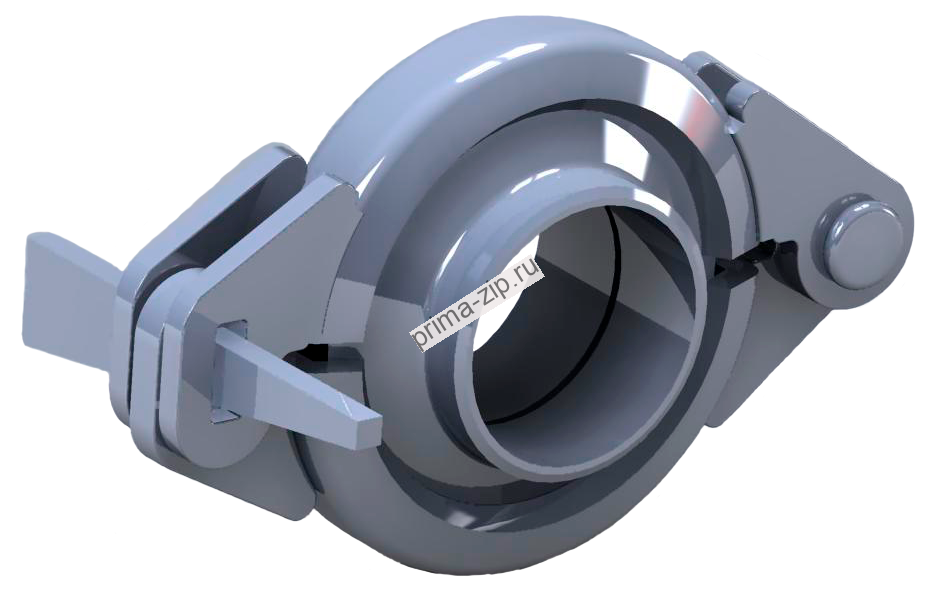

Описание БРС150-6,3МПа Быстроразъемное соединение БРС трубопроводов
Быстроразъемное соединение устанавливается в местах стыковки труб путём приваривания патрубков к срезам труб, стягивания встречных патрубков полухомутами и фиксации их при помощи клина. Герметичность соединения обеспечивается за счёт установки между фланцами патрубков эластичного кольцевого уплотнения.
| Характеристика, размерность |
БPC-50 |
БРС-80 |
БРС-100 |
БРС-150 |
БРС-200 |
| Наружный диаметр трубы патрубка, мм |
63,5 (60) |
89 |
108 |
159 |
219 |
| Проход условный Dy, мм |
50 |
80 |
100 |
150 |
200 |
| Рабочее давление до, кгс/см.кв, (МПа) |
25 (2,45) |
25 (2,45) |
20 (1,96) |
20 (1,96) |
16 (1,57) |
| Масса, кг |
2,87 |
3,74 |
4,42 |
7,57 |
11,1 |
| Обозначение |
H |
L |
D |
D2 |
| БС 6,3-150 |
360 |
58 |
150 |
246 |
