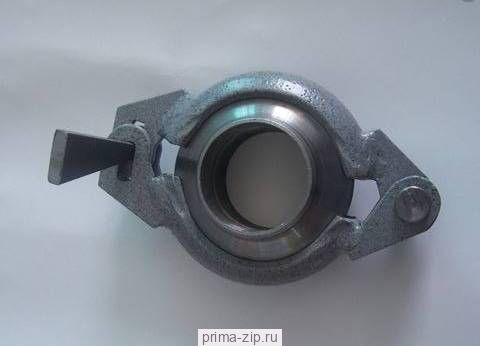

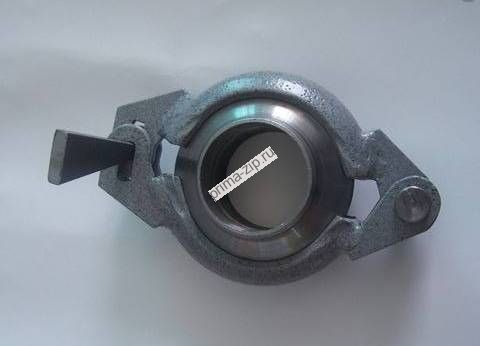

Соединение быстроразъемное БРС100 Ру16 МПа

Соединение быстроразъемное БРС100 Ру16 МПа  с клиновым хомутом используются для труб с условным диаметром 100 (труба 114 и 108), давление до 160 кг на см².
 Быстроразборные соединения БРС изготавливаемые нашим предприятием используются для быстрого без болтового соединения и разъединения стальных и полиэтиленовых трубопроводов в магистралях. Что позволяет быстро и удобно монтировать и демонтировать стальные и пластиковые трубы.

     Соединение БРС может являтся составной частью металлических сборно-разборных трубопроводов, а так же полевых магистральных трубопроводов и позволяет сократить расходы на монтаж труб (не требуется сварка), а также позволяет оперативно прокладывать трубы через всевозможные препятствия - водоемы, овраги, скалы, в любой момент разобрать его и передислоцировать на другой участок.



Таблица размеров:

Обозначение	Условный проход D	Основные размеры, мм					Масса, кг
		D2	D1	H	l	L
БРС-50	50	110	60	173	147	50	1,45
БРС-70	70	132	78	195	169	60	2,0
БРС-100	100	172	114	260	220	60	4,8
БРС-150	150	224	168	332	282	62	6,05
БРС-200	200	278	218	372	328	60	14,7


 Быстроразъемное соединение позволяет быстро смонтировать трубопровод и неоднократно использовать его.
Наша компания реализует быстроразъёмные соединения, изготовленые из черной стали.
В зависимости от диаметра соединения труб выпускаются пять типоразмеров БРС-50, БРС-70, БРС-100, БРС-150, БРС-200 давлением до 1,6 Мпа.



Технические данные быстроразъемного соединения БРС Ду100 Ру1.6 МПа клиновым хомутом

БРС является составной частью металлических сборно-разборных трубопроводов, а также полевых магистральных трубопроводов.



Фланцы БРС Ду100 Ру1.6 МПа привариваются к концам труб (диаметр 108, 114), стягиваются полухомутами с помощью клина.


Чертеж фланца БРС Ду100 Ру1.6 МПа



Присоединение
Тип фланца Встык Тип хомута БРС с клином Тип присоединения Сварка Тип замка Хомут шарнирный
Габариты
Длина, L, мм 60 Масса, кг 4,8 Ширина, мм 166 Высота, H, мм 255
Материал изготовления
Материал фланца ст. 20 Материал Хомута Ст.35

Соединение быстроразъемное БРС100 Ру 1,6 МПа
