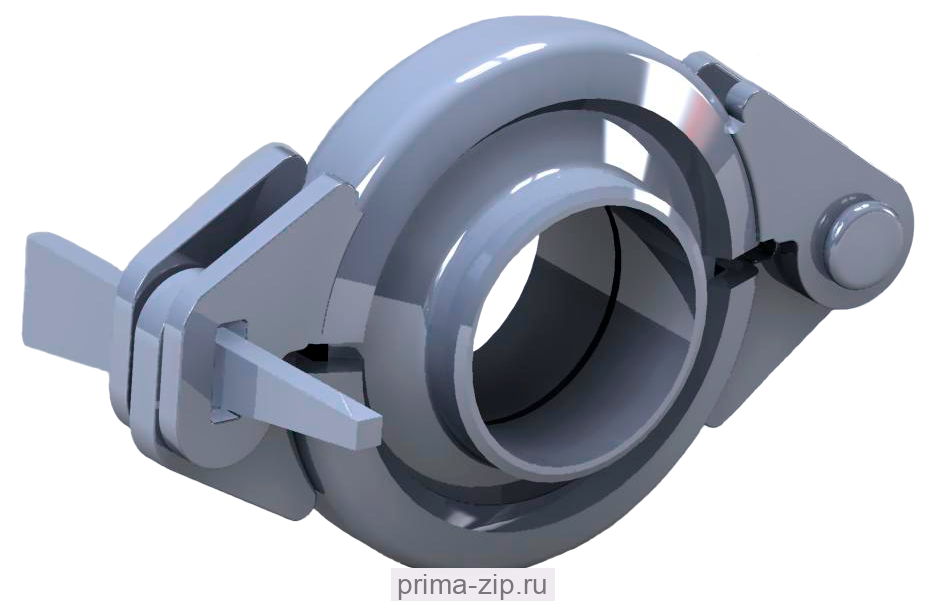

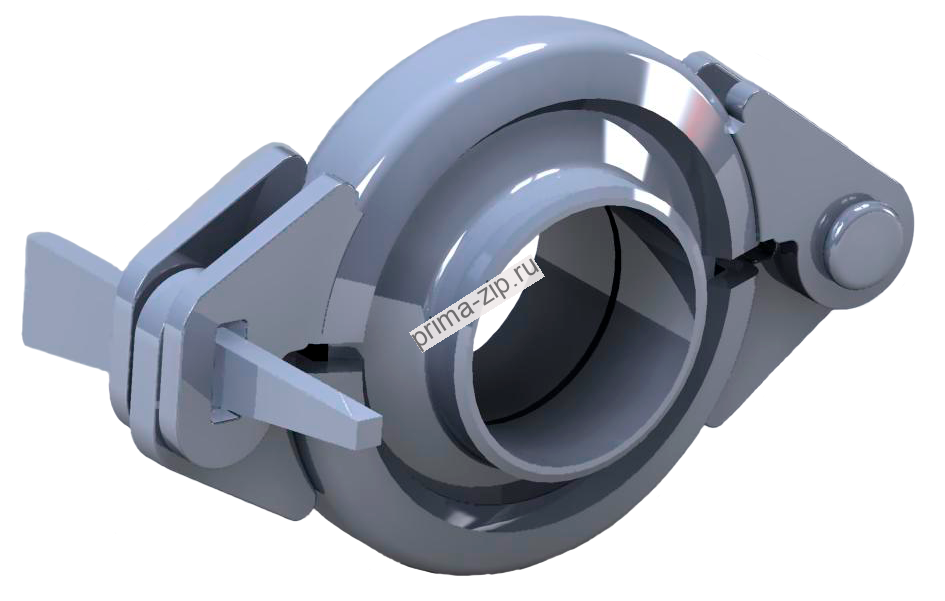

Быстроразъемное соединение DN 250, PN 63 , сталь 20
Описание Быстроразъемное соединение DN 250, PN 63 , сталь 20
Быстроразъемное соединение DN 250, PN 63
В строительной отрасли. Для подачи бетонных смесей;
В фермерском и сельском хозяйстве (оросительные и поливочные системы).
Хомут у данного соединения стягивает фланцы с помощью клина обеспечивая надежность и герметичность.
Быстроразъемные соединения данного типа предназначены для ускоренной сборки и разборки трубопроводов, удобного монтажа запорной арматуры, насосов и прочего технологического оборудования.Быстросъемные соединения БРС Ду250 Ру63 нашли применение в следующих отраслях:
В горно-добывающей отрасли. В угольных шахтах, рудниках и разрезах;
В нефтегазовой отрасли. Трубопроводы в труднодоступных районах;В строительной отрасли. Для подачи бетонных смесей;
В фермерском и сельском хозяйстве (оросительные и поливочные системы).
|
Обозначение |
H |
L |
D |
D2 |
Масса, кг |
|
БС 6,3-250 |
478 |
64 |
250 |
362 |
28 |
Габаритные размеры фланцев БС-6,3-250
Размеры фланцев БРС Ду250 Ру63
|
Обозначение |
D |
D1 |
D2 |
Dn |
H |
Масса, кг |
|
БС 250/273.001 |
320 |
290 |
275 |
250 |
|
4,38 |
|
Обозначение |
H |
L |
D |
D2 |
Масса, кг |
|
БС 6,3-250 |
478 |
64 |
250 |
362 |
28 |
Габаритные размеры фланцев БС-6,3-250
Размеры фланцев БРС Ду250 Ру63
|
Обозначение |
D |
D1 |
D2 |
Dn |
H |
Масса, кг |
|
БС 250/273.001 |
320 |
290 |
275 |
250 |
|
4,38 |
