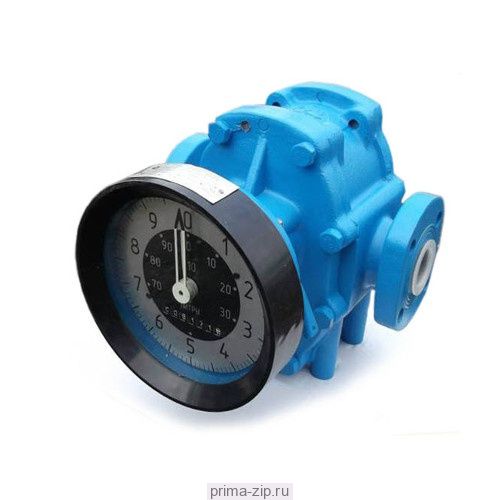

Счетчик топлива ППО-40/0,6-СУ

Расходомер ППО-40 состоит из следующих основных частей: преобразователь первичный, в состав которого входит измерительная камера, магнитная муфта, а также счетное устройство или устройство съема сигнала.

Муфта магнитная счетчика учета топлива ППО состоит из двух кольцевых магнитов расположенных один внутри другого и разделенных металлическим стаканом. Муфта передает вращение от ведущей овальной шестерни на счетное устройство счетчика.

В свою очередь счетное устройство служит для отсчета количества топлива, прошедшего через счетчик, имеет роликовый и стрелочный указатели и устройство для установки стрелок на нуль.

Для приведения показаний счетчика учета в соответствии с действительным количеством прошедшей через него жидкости, в передаточном механизме сменный блок зубчатых колес. Подбором сменного блока показания счетчика жидкого топлива регулируются в пределах от 0,25% до 0,5% .Такая возможность значительно повышает точность учета реализуемых нефтепродуктов.

бласть применения счетчика ППО-40 - коммерческий и внутрихозяйственный учет в нефтехимической промышленности, а также на других объектах, где возможно их применение согласно условиям эксплуатации.
Принцип действия счетчика ППО-40 заключается в измерении некоторого объема жидкости при вращении двух находящихся в зацеплении шестерней под действием потока жидкости. Вращение с одной овальной шестерни, посредством магнитной муфты, передается на счетное устройство (СУ) или другие устройства съема сигнала.
Счетчики жидкости СЖ ППО-40 комплектуются:
- механическим счетным устройством СУ,
- устройством съема сигнала УСС-Б-25,
- устройством съема сигнала с датчиком индукционным оборотов ДИ-О-5 с возможностью передачи данных через интерфейс RS 485,
- контроллерами типа КУП-30, КУП-40.
Счетчики предназначены для эксплуатации в условиях У, ХЛ категории размещения 2 по ГОСТ 15150-69 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков.) Корпус первичного преобразователя объёма с овальными шестернями (ППО-40) представляет собой отливку из алюминиевого сплава с двумя патрубками для фланцевого присоединения счётчика к трубопроводу. В цилиндрических расточках корпуса находятся овальные шестерни. Счетчики ППО-40 изготовлены в соответствии с ТУ 4213-260-05806720-2007.

Пример записи условного обозначения СЧЕТЧИКА ЖИДКОСТИ ППО-40:
СЖ ППО-40-0,6 СУ (0,55-1,1сСт) ПГ 0,5, где
СЖ - счетчик жидкости
ППО - преобразователь первичный с овальными шестернями
40 - диаметр условного прохода
0,6 - максимальное рабочее давление
СУ - модификация отсчетного устройства
(0,55-1,1сСт) - вязкость измеряемой жидкости
ПГ 0,5 - пределы относительной погрешности

Технические характеристики Счетчика ППО-40
