т/ф 19с70нж, 19лс70нж, 19нж70нж
DN 100, 150, 200, 250, 300, 350, 400, 500, 600
PN 25

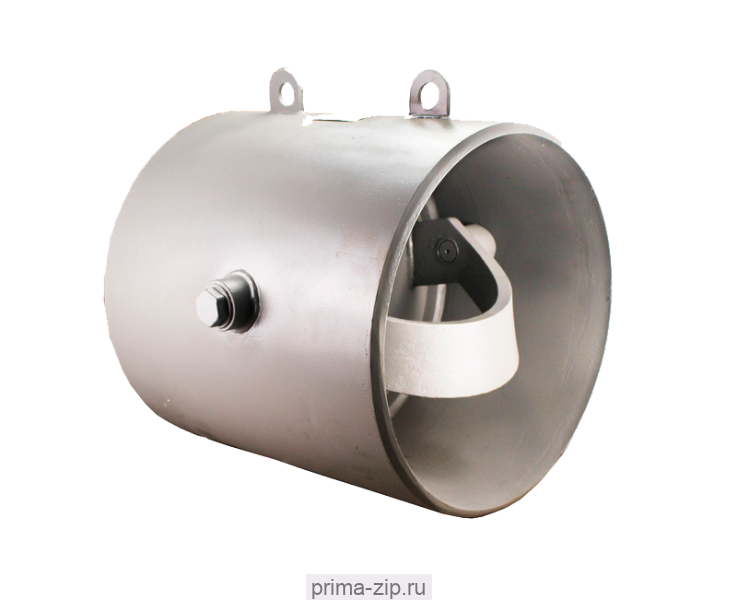

Затвор обратный (клапан обратный) поворотный безударного типа 19с70нж, 19лс70нж, 19нж70нж предназначен для предотвращения обратного потока газообразных и жидких сред в трубопроводах эксплуатируемых в районах с умеренным климатом исполнения У1 и холодным климатом исполнения ХЛ1 по ГОСТ 15150-69.
Затворы обратные (клапаны обратные 19с70нж, 19лс70нж, 19нж70нж) устанавливаются на горизонтальных, вертикальных и подъемных участках трубопровода с направлением потока снизу-вверх по стрелке на корпусе.
Герметичность затвора по ГОСТ 13252-91
| Тип клапана |
Материал коруса деталей |
Присоединение к трубопроводу |
Рабочая среда |
Температура рабочей среды |
Климатическое исполение |
| Обратный |
Углеродистая сталь ст.20 |
Фланцевое по ГОСТ 12815, под приварку, межфланцевое (стяжное) |
Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси и другие среды нейтральные к материалам основных деталей, скорость коррозии в которых не более 0,2 мм/год |
до +4250С |
У1 по ГОСТ 15150 |
| Легированная сталь 09Г2С |
ХЛ1 по ГОСТ 15150 |
| Нержавеющая сталь типа 12Х18Н10Т |
УХЛ1 по ГОСТ 15150 |
| DN |
Присоединение к трубопроводу |
PN, МПа |
Размеры, мм |
n |
рис. |
| L |
D |
D1 |
D2 |
B |
d |
| 100 |
Фланцевое по ГОСТ 12815 |
2,5 |
260 |
96 |
230 |
190 |
- |
22 |
8 |
1 |
| межфланцевое, стяжное |
2 |
| под приварку |
150 |
108 |
- |
145 |
- |
- |
3 |
| 150 |
Фланцевое по ГОСТ 12815 |
2,5 |
300 |
145 |
300 |
250 |
- |
26 |
8 |
1 |
| межфланцевое, стяжное |
2 |
| под приварку |
200 |
159 |
- |
220 |
- |
- |
3 |
| 200 |
Фланцевое по ГОСТ 12815 |
2,5 |
375 |
204 |
375 |
320 |
- |
30 |
12 |
1 |
| межфланцевое, стяжное |
2 |
| под приварку |
250 |
219 |
- |
300 |
- |
- |
3 |
| 250 |
Фланцевое по ГОСТ 12815 |
2,5 |
440 |
245 |
445 |
385 |
- |
33 |
12 |
1 |
| межфланцевое, стяжное |
2 |
| под приварку |
250 |
273 |
- |
354 |
- |
- |
3 |
| 300 |
Фланцевое по ГОСТ 12815 |
2,5 |
540 |
303 |
510 |
450 |
- |
33 |
16 |
1 |
| межфланцевое, стяжное |
510 |
2 |
| под приварку |
450 |
325 |
- |
404 |
- |
- |
3 |
| 350 |
Фланцевое по ГОСТ 12815 |
2,5 |
680 |
351 |
570 |
510 |
- |
33 |
16 |
1 |
| межфланцевое, стяжное |
650 |
2 |
| под приварку |
450 |
377 |
- |
456 |
- |
- |
3 |
| 400 |
Фланцевое по ГОСТ 12815 |
2,5 |
675 |
401 |
655 |
585 |
- |
39 |
16 |
1 |
| межфланцевое, стяжное |
635 |
2 |
| под приварку |
500 |
426 |
- |
506 |
- |
- |
3 |
| 500 |
Фланцевое по ГОСТ 12815 |
2,5 |
790 |
501 |
755 |
670 |
- |
45 |
20 |
1 |
| межфланцевое, стяжное |
770 |
2 |
| под приварку |
600 |
530 |
- |
611 |
- |
- |
3 |
| 600 |
Фланцевое по ГОСТ 12815 |
2,5 |
880 |
596 |
890 |
795 |
- |
52 |
20 |
1 |
| межфланцевое, стяжное |
780 |
2 |
| под приварку |
650 |
630 |
- |
776 |
- |
- |
3 |
|
