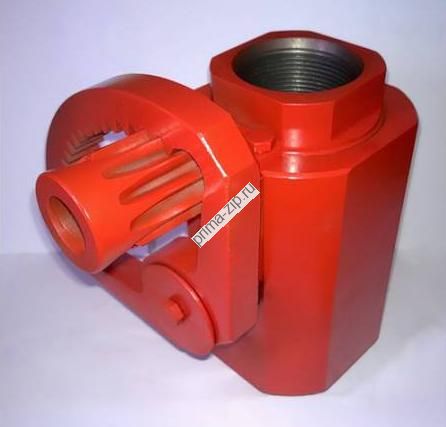

Кран шаровой АФНИ.306121.011
Описание Кран шаровой АФНИ.306121.011
Запорные шаровые краны КШ 25х70 и КШ 50х70 с сектором (обозначение по чертежам АФНИ.306121.011, АФНИ.306121.005, ОФСП.306121.011, ОФСП.306121.005, АСК 25.70.000-01, АСК 50.70.000-01, СИН 108.000, СИН 108.000, СИН 112.000, СИН 114.000, СИН 114.000С, СИН 120.000, СИН120.000С, Синергия) предназначены для перекрытия потоков неагрессивных жидких сред в трубопроводах при освоении и ремонте нефтяных скважин, интенсификации добычи и цементировании.
Технические характеристики
| Обозначение | Кран шаровой КШ 25х70 АФНИ.306121.011 | Кран шаровой КШ 50х70 с сектором АФНИ.306121.005 |
|---|---|---|
| Рабочее давление, МПа | 70 | |
| Проходное сечение, мм | 25 | 50 |
| Присоединение к трубопроводу муфтовое | Резьба НКТ-60 ГОСТ 633-80 | |
| Габаритные размеры, мм, не более: | ||
| - длина | 186 | 222 |
| - ширина | 109 | 173 |
| - высота | 175 | 200 |
| Масса, кг, не более | 9,0 | 14,3 |
| Средняя наработка до отказа, цикл | 400 |
|
