Кран шаровой 50х70 АФНИ.306121.005

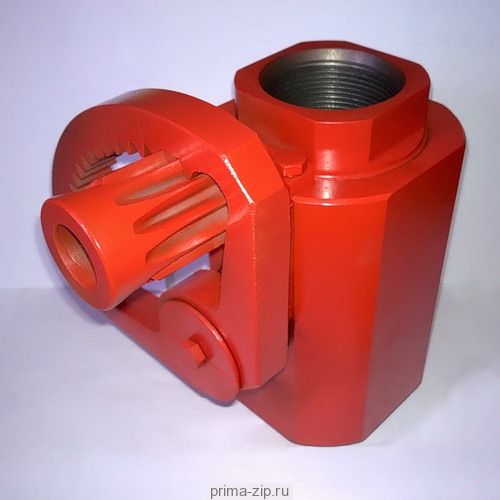

Кран АФНИ – шаровый секторный 50х70 состоит из корпуса, клапана с седлом и сектора. Открытие закрытие крана происходит путем вращения шестерни.

Зацепка зубьев шестерни и сектора обеспечивает минимально усилие при открытии и закрытии крана
Кран шаровой КШ 50х70 входит в состав цементировочного агрегата ЦА-320 в лини манифольда.
Запорные шаровые краны КШ 25х70 АФНИ.306121.011 и КШ 50х70 с сектором АФНИ.306121.005 являются аналогами крана шарового СИН108.000 Синергия, СИН114.000 Синергия и шаровых запорных кранов типа АСК25.70.000-01 и АСК50.70.000-01,



 Кран шаровый КШ 50.70.000 (АФНИ.306121.005) предназначен для перекрытия трубопроводов высокого давления при ремонте и освоении нефтяных скважин, цементировании и интенсификации добычи.

Кран АФНИ.306121.011 КШ 25х70 ДУ-25 Ру-70 МПа (ОФСП.306121.011)

Кран АФНИ.306121.005 КШ 50х70 ДУ-50 Ру-70 МПа с сектором (ОФСП.306121.005)

   Зацепка зубьев шестерни и сектора обеспечивает минимально усилие при открытии и закрытии крана Кран шаровой КШ 50х70 входит в состав цементировочного агрегата ЦА-320.

   Присоединение крана шарового к трубопроводу производится посредством резьбы НКТ-60 (с Ду-25мм и Ду-50мм).

   Кран был специально разработан для работы с насосами для бурения нефтяных скважин типа 9т и НБ-125.

Расшифровка:

Кран шаровой КШ 25х70 где:

КШ - кран шаровой

25 - Проходное сечение, мм

70 - Рабочее давление, МПа

Кран шаровой КШ 50х70 где:

КШ - кран шаровой

50 - Проходное сечение, мм

70 - Рабочее давление, МПа
