Запчасти для насоса 9Т ,НЦ-320, ЦА-320, НЦ-32, АФНИ
Описание Запчасти для насоса 9Т ,НЦ-320, ЦА-320, НЦ-32, АФНИ
Насос НЦ-320 (9Т) предназначен для нагнетания жидких сред (глинистых, цементных, солевых растворов) при промывочно-продавочных работах и цементировании нефтяных и газовых скважин в процессе их бурения и капитального ремонта.
Технические характеристики насоса НЦ-320 (9т):
Полезная мощность насоса НЦ-320 (9Т) ...................................... 108 кВт
Передаточное число червячной пары насоса НЦ-320 (9Т) .................... 22
Габаритные размеры насоса НЦ-320 (9Т) ................. 2385 х 750 х 2265 мм
Масса насоса НЦ-320 (9Т) ............................................. не более 2 670 кг
Конструкция насоса НЦ-320 разработана на базе насоса 9Т с применением червячной пары, цельноштампованной тарели, других конструктивных и технологических улучшений, увеличивших долговечность и надежность насоса по сравнению с насосом 9Т.
Устройство насоса НЦ-320 (9т):
Насос НЦ-320 (9Т) состоит из приводной и гидравлической частей, соединенных воедино, коллектора нагнетательного, предохранительного клапана и разделителя. Передача крутящего момента от силовой установки осуществляется с помощью коробки распределения мощности передвижной установки. Пуск и остановка насоса НЦ-320 (9Т) производится приводным двигателем.
Приводная часть насоса НЦ-320 (9Т) выполнена в виде кривошипно-шатунного механизма с закрытым червячным редуктором, расположенными в литом корпусе, который одновременно служит масляной ванной. Наличие верхней съемной крышки и люков с крышками обеспечивает доступ к деталям приводной части для их осмотра и разборки.
Гидравлическая часть насоса НЦ-320 (9Т) состоит из двух литых клапанных коробок сваренных в единый блок, сменных цилиндровых втулок, поршней, штоков, клапанов, приемного коллектора. Четыре всасывающих и четыре нагнетательных клапана выполнены по единой конструктивной схеме и имеют одинаковые размеры, что обеспечивает их полную взаимозаменяемость.
Изменение давления и подачи на выходе обеспечивается сменой цилиндровых втулок и поршней насоса НЦ-320 (9Т). Поршень представляет собой стальной сердечник, гуммированный резиной, который закреплен на штоке гайкой и контргайкой. Уплотнение осуществляется резиновой манжетой.
Коллектор нагнетательный имеет воздушный колпак, который сглаживает пульсации давления перекачиваемой жидкости.
Предохранительный клапан обеспечивает безопасность работы насоса НЦ-320 (9Т) при превышении давления сверх допустимого на данном режиме. При превышении давления на 10% сверх рабочего происходит срез предохранительного гвоздя, оттарированного заводом-изготовителем на соответствующее давление, и открывается сливное отверстие для выхода жидкости.
Разделитель с манометром установлен на нагнетательном коллекторе. Он предотвращает попадание перекачиваемой жидкости в манометр. Внутренняя полость разделителя под манометром заполнена маслом.
Давление и объемная подача насоса НЦ-320 (9Т) в зависимости от диаметра втулки и числа двойных ходов поршня:
| Число двойных ходов поршня, ход/мин | Диаметр сменных втулок, мм | Идеальная подача, дм3/с (м3/ч) | Наибольшее давление, МПа |
| 133 | 90 | 12,3 (44,3) | 9,5 |
| 100 | 15,6 (56,2) | 7,5 | |
| 115 | 21,2 (76,3) | 5,5 | |
| 127 | 26,0 (93,6) | 4,5 | |
| 30 | 90 | 2,8 (10,1) | 40,0 |
| 100 | 3,5 (12,6) | 32,0 | |
| 115 | 4,8 (17,3) | 23,0 | |
| 127 | 6,0 (21,6) | 18,5 |
Каталог запасных частей цементировочного насоса НЦ-320 (9Т):
| № п/п |
Наименование продукции | Обозначение |
| НЦ-320 (9Т) | ||
| 1 | Амортизатор | АФНИ.753691.003 |
| 2 | Блок клапанных коробок | АФНИ.306555.002 |
| 3 | Болт клапана | АФНИ.713514.002 |
| 4 | БРС-2" | Ду60 мм. |
| 5 | БРС-2,5" | Ду73 мм. |
| 6 | БРС-3" | Ду89 мм. |
| 7 | БРС-4" | Ду100 мм. |
| 8 | Втулка | АФНИ.753691.004 |
| 9 | Втулка нажимная | АФНИ.713341.019 |
| 10 | Втулка цилиндровая 100 мм. | АФНИ.715441.001-02 |
| 11 | Втулка цилиндровая 115 мм. | АФНИ.715441.001-03 |
| 12 | Втулка цилиндровая 127 мм. | АФНИ.715441.001-04 |
| 13 | Втулка цилиндровая 90 мм. | АФНИ.715441.001-01 |
| 14 | Втулка шатуна | АФНИ.713191.004 |
| 15 | Гайка клапанной крышки | АФНИ.713542.002 |
| 16 | Гайка накидная | 2АУ.21.003 |
| 17 | Гайка накидная Ду100 мм. | ЦА320М.17.30.125 |
| 18 | Гайка штока | АФНИ.758412.009 |
| 19 | Гвоздь предохранительный 18,5 МПа | АФНИ.715113.005-04 |
| 20 | Гвоздь предохранительный 23 МПа | АФНИ.715113.005-03 |
| 21 | Гвоздь предохранительный 32 МПа | АФНИ.715113.005-02 |
| 22 | Гвоздь предохранительный 40 МПа | АФНИ.715113.005-01 |
| 23 | Гидравлическая часть | АФНИ.306555.001-01 |
| 24 | Гидравлический съемник седел | АФНИ.296372.001 |
| 25 | Гнездо конуса | 2АУ.21.002 |
| 26 | Гнездо уплотнение Ду 100 мм. | ЦА320А.04.00.003 |
| 27 | Заслонка шиберная | АФНИ.305365.006 |
| 28 | Клапан в сборе 105 мм. | АФНИ.306577.001 |
| 29 | Клапан в сборе 111 мм. | АФНИ.306577.001-01 |
| 30 | Клапан КСК 5-6 (К4А) Т3 | ТУ 26 02 967-87 |
| 31 | Клапан предохранительный | АФНИ.306577.002 |

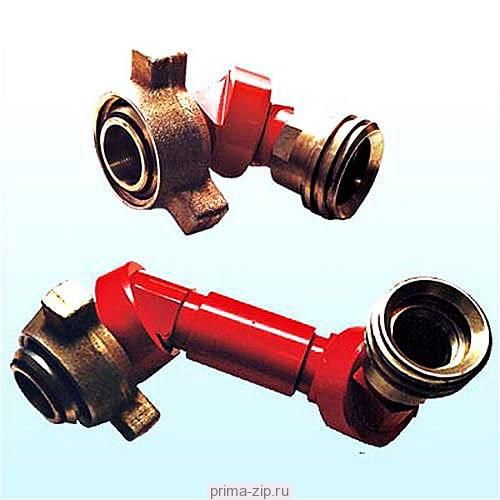

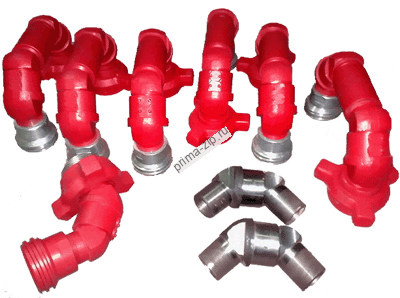

| 32 | Колено шарнирное КШ-50х40 | ЗКШ.00.000 |
| 33 | Колено шарнирное КШ-50х70 | ЭП9905.000 |
| 34 | Колено шарнирное КШ-50х40 | ЗКШ.00.000-01 |
| 35 | Коллектор всасывающий | АФНИ.302631.003-01 |
| 36 | Коллектор нагнетательный | АФНИ.302637.015 |
| 37 | Кольцо уплотнительное | АФНИ.754175.002 |
| 38 | Кольцо уплотнительное БРС | АФНИ.754175.001 |
| 39 | Комплект ЗИП | АФНИ.305658.001 |
| 40 | Комплект ЗИП | АФНИ.305658.001-01 |
| 41 | Комплект РТИ | АФНИ.067721. 007 |
| 42 | Комплект РТИ | НЦ-320 РТИ |
| 43 | Комплект РТИ | 9Т РТИ |
| 44 | Контргайка штока | АФНИ.758412.006 |
| 45 | Конус уплотнения | ЦА320М.12.6 |
| 46 | Конус уплотнения Ду75 мм., Ду100 | ЦА320М.17.30.61 |
| 47 | Коробка клапанная | АФНИ.306555.003 |
| 48 | Коробка клапанная | АФНИ.306555.004 |
| 49 | Корпус крейцкопфа | АФНИ.751662.001 |
| 50 | Корпус сальника | АФНИ.713352.002 |
| 51 | Корпус сальника (9Г.01.016-01) | АФНИ.711472.002 |
| 52 | Кран запорный шаровой КШ-25х70 | АФНИ.306121.011 |
| 53 | Кран запорный шаровой КШ-50х70 | АФНИ.306121.005 |
| 54 | Кран муфтовый | 2КМ.000 |
| 55 | Кран муфтовый | 3КМ.000 |
| 56 | Кран муфтовый | 4КМ.000 |
| 57 | Кран трехходовой | 11Г-22-01 |
| 58 | Крейцкопф в сборе | АФНИ.304516.001 |
| 59 | Линия всасывания Ду100 мм. | АФНИ.302417.001 |
| 60 | Манжета лобовой крышки | АФНИ.754171.003 |
| 61 | Манжета поршня | АФНИ.754171.005 |
| 62 | Манжета сальника | 9Т.01.037 Р |
| 63 | Манжета штока | АФНИ.754171.001 |
| 64 | Мембрана разделителя | 4АН.3-53.3 |
| 65 | Накладка крейцкопфа | АФНИ.753781.002 |
| 66 | Накладка станины верхняя | АФНИ.753781.001-01 |
| 67 | Накладка станины нижняя | АФНИ.753781.001 |
| 68 | Палец крейцкопфа | АФНИ.713312.001 |
| 69 | Патрубок | ЦА320М.17.30.6 |
| 70 | Патрубок всасывающий Ду75 мм. | АФНИ.302417.003 |
| 71 | Патрубок Ду75 мм. | АФНИ.302661.046 |
| 72 | Поршень 100 мм. | АФНИ.306571.002 |
| 73 | Поршень 115 мм. | АФНИ.306571.002-01 |
| 74 | Поршень 127 мм. | АФНИ.306571.002-02 |
| 75 | Поршень 90 мм. | АФНИ.306571.001 |
| 76 | Приспособление для съема втулок | АФНИ.296377.001 |
| 77 | Приспособление для съема втулок | АФНИ.296377.001 |
| 78 | Пружина клапана ПР52 | НБ80.02.00.023 |
| 79 | Разделитель | 4АН.3-53 |
| 80 | Седло клапана 105 мм. | АФНИ.712351.002 |
| 81 | Седло клапана 111 мм. | АФНИ.712173. 001 |
| 82 | Тарель клапана 105 мм. | АФНИ.752411.001-01 |
| 83 | Тарель клапана 111 мм. | АФНИ.752411.001-02 |
| 84 | Труба L=1140 | АФНИ.302441.005-02 |
| 85 | Труба L=2065 | АФНИ.302441.005-01 |
| 86 | Труба L=4065 | АФНИ.302441.005 |
| 87 | Уголок НКТ-2" | Ду60 мм. |
| 88 | Уголок НКТ-2,5" | Ду73 мм. |
| 89 | Уголок НКТ-3" | Ду89 мм. |
| 90 | Уплотнение | АФНИ.754171.004 |
| 91 | Уплотнение | ЗКШ.00.008 |
| 92 | Уплотнение клапана КСК 5-6 | КСК 5-6-01.00.003 |
| 93 | Уплотнение | ЦН-0206 |
| 94 | Уплотнение | ЗАУ.01.012 |
| 95 | Уплотнение донного клапана | АФНИ.754174.003 |
| 96 | Уплотнение клапана 105 мм. | АФНИ.754174.004 |
| 97 | Уплотнение клапана 111 мм. | АФНИ.754174.004-01 |
| 98 | Уплотнение крышки клапана | НБ80.02.00.009 |
| 99 | Уплотнение цилиндровой втулки | АФНИ.754152.017 |
| 100 | Фланец | АФНИ.711342.016 |
| 101 | Шайба 105 мм. | АФНИ.758493.002-01 |
| 102 | Шайба 111 мм. | АФНИ.758493.002-02 |
| 103 | Шланг всасывающий 3" (4 м) Ду75 | АФНИ.302645.008 |
| 104 | Шланг всасывающий 3" (6 м) Ду75 | АФНИ.302645.008-01 |
| 105 | Шланг всасывающий 3" (10 м) Ду75 | ЦА320М.17.30А |
| 106 | Шланг всасывающий 4" (4 м) Ду100 | ЦА320М.17.30А |
| 107 | Шланг всасывающий 4" (6 м) Ду100 | ЦА320М.17.30А |
| 108 | Шланг нагнетательный2" (10 м) Ду50 | ЦА320М.17.28 |
| 109 | Шланг сброса 2" (10 м) Ду50 мм. | ЦА320М.17.29 |
| 110 | Шток предохранительного клапана | АФНИ.715412.001 |
| 111 | Шток поршня | АФНИ.715513.005 |
| 112 | Шток поршня с поршнем и гайками 100 | АФНИ.306571.003-03 |
| 113 | Шток поршня с поршнем и гайками 115 | АФНИ.306571.003-01 |
| 114 | Шток поршня с поршнем и гайками 127 | АФНИ.306571.003-04 |
| 115 | Шток поршня с поршнем и гайками 90 | АФНИ.306571.003-02 |
| 116 | Штуцер 2" Ду50 мм. | АФНИ.715741.001 |
