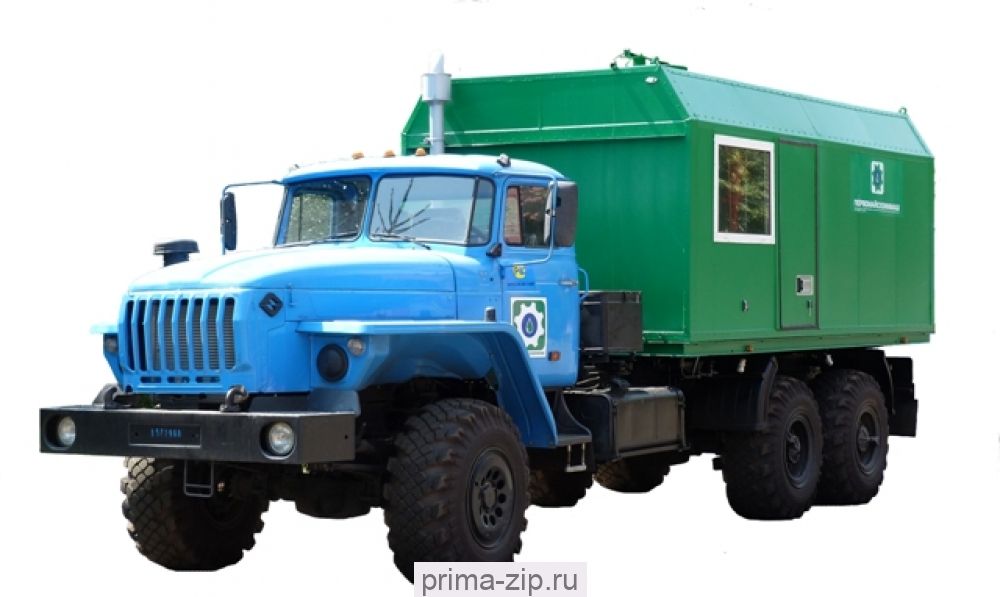

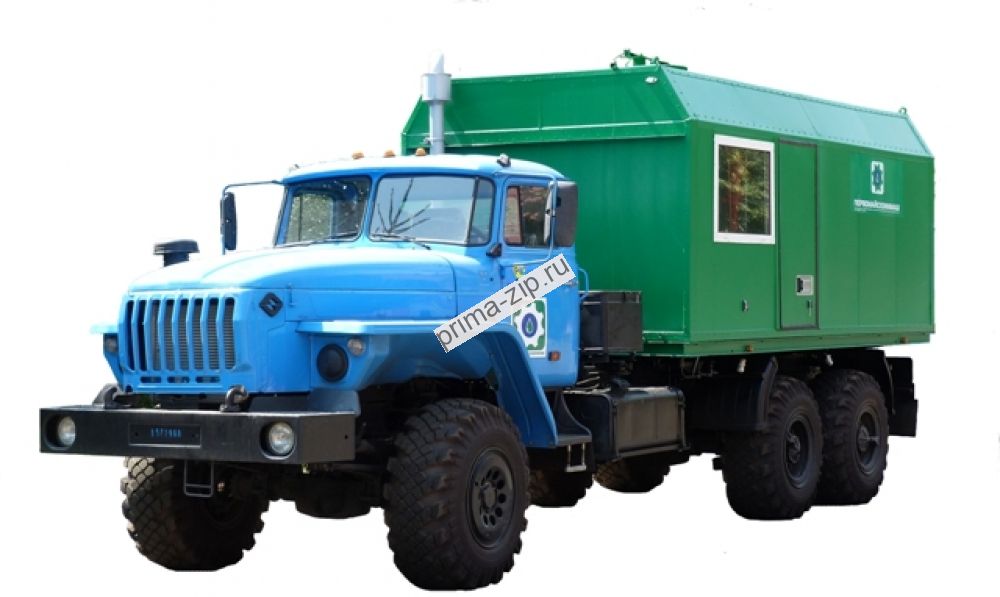

Запасные части ППУА 1600-100 и АДПМ 12
Описание Запасные части ППУА 1600-100 и АДПМ 12
Запчасти ППУА 1600/100
| № | Наименование запасных частей | Обозначение |
| 1 | Арматура светосигнальная (красная, зеленая) "Нижний уровень воды", "Давление воздуха, "Давление пара" | АС12011У3 красная АС12013У3 зеленая |
| 2 | Бак топливный левый (0,25 куб. м.) | 435.06.01.000 |
| Бак топливный левый (0,25 куб.м.) | 435.06.01.000-01 | |
| Бак топливный правый (0,25 куб. м.) | 2014.06.06.000 | |
| 3 | БРС | 800.1328.00.000 |
| 4 | Буса фарвор | БФЦ 10/10 |
| 5 | Вал редуктора | 35.02.01.106 |
| 6 | Вал | 35.02.01.107 |
| 7 | Выносная индикация | ВИ-070М |
| 8 | Вал карданный привода редуктора (КрАЗ 65101-100) | 35.02.03.000-03 |
| 9 | Вал карданный привода редуктора (Урал 4320-1912-30) | 35.02.14.000 |
| 10 | Вентиль дросселирующий Ду10 | 1093-10-0 |
| 11 | Вентиль дросселирующий Ду20 | 1031-20-0 |
| 12 | Вентиль Ду10 | 15С11П |
| 13 | Вентиль запорный Ду10 (пар) дренажный | 589-10-0 |
| 14 | Вентиль запорный игольчатый Ду15 | 15С54бк2 |
| 15 | Вентиль запорный Ду20 (пар) | 999-20-0 |
| 16 | Вентиль запорный Ду20 (вода) дренажный | 998-20-0 |
| 17 | Вентиль мембранный с электроприводом | ПЗ.26227-010-03 |
| 18 | Вентиль регулирующий Ду10 | 15С92бк1 |
| 19 | Вентилятор (правого вращения к насосу 1,1ПТ) | 35.02.01.200-01 |
| Вентилятор (левого вращения к насосу 2,3ПТ) | 35.02.01.200 | |
| 20 | Вставка плавкая | ВПБ-6-42 |
| 21 | Втулка | 335.01.00.615 |
| 22 | Втулка фарфор | 335.01.00.623 |
| 23 | Выключатель | ВН-45М |
| 24 | Гайка накидная | 25.13.02.003 |
| 25 | Горелочное устройство (для прибора ДСБ-050) (2-х сопловое) | 335.01.00.600 |
| 26 | Горелочное устройство (для прибора ДСБ-050) (стрелочная ППУа) | 335.01.00.600-01 |
| 27 | Горелочное устройство (для прибора ДСБ-070) | 335.01.01.000 |
| 28 | Датчик расхода топлива | ОР-2 |
| 29 | Датчик-реле напора | ДЕ-57-6 |
| 30 | Датчик-реле напора | ДН-40 |
| 31 | Датчик-реле уровня жидкости | ДРУ-1ПМ |
| 32 | Датчик уровня топлива | 5202.3827 |
| 33 | Датчик уровня топлива | 5312.3827 |
| 34 | Датчик фотоэлектрический к прибору Пламя-02 | Са3.358.008 |
| 35 | Датчик | МИДА-ДИ-13П |
| 36 | Держатель вставки плавкой | ДВП8-8 |
| 37 | Диод | КД-205К |
| 38 | Диод | КД-226Г |
| 39 | Жгут проводов установки ППУА 1600/100М (КрАЗ) | 735.08.22.000В |
| 40 | Жгут проводов (УРАЛ 4320) | 2012.08.22.000 |
| 41 | Заслонка | 25.11.05.000 |
| 42 | Завихритель | 335.01.00.609 |
| 43 | ЗИП насоса | 2,3ПТ-25Д1М2 |
| 44 | ЗИП насоса | 1,1ПТ-25Д1-М1 |
| ЗИП насоса | 1,1ПТ-25Д1-М2 | |
| 45 | ЗИП насоса (с втулкой) | НМШФ-0,6-25 |
| ЗИП насоса (без втулки) | НМШФ-0,6-25 | |
| 46 | Змеевик внутренний | 35.01.00.100 |
| 47 | Змеевик наружный | 35.01.00.300 |
| 48 | Индикатор давления (прибор УД-800 с датчиком ПД1-1,5) | ИД-1 0-1,5 МПа |
| 49 | Искрогаситель а/м (УРАЛ 4320) | 25.10.00.030 |
| Искрогаситель а/м (Камаз) | 6460-1205010 | |
| 50 | Искрогаситель котла | 25.01.00.400 |
| 51 | Клапан запорный Ду20, Ру10 | 15б1п |
| 52 | Клапан обратный | 720-20-ОА-01 |
| 53 | Клапан предохранительный (пружина №13) | СППК-4Р-50-16 |
| 54 | Клапан предохранительный (пружина №5) | СППКМР-25х100 |
| 55 | Кнопка ("Пуск", "Авар. Откл.", "Просмотр") | КМ1-1В (ПКн6-1) |
| 56 | Клапан предохранительный (для горелочного устройства с прибором ДСБ-070) | КЭТ-01-24 |
| 57 | Корпус | 335.01.00.612 |
| 58 | Корпус редуктора | 35.02.01.101 |
| 59 | Коробка отбора мощности (КрАЗ) | КОМ-214 |
| Коробка отбора мощности | КОМ-6510-4202010 | |
| Коробка отбора мощности | МП 23-4206010-11 | |
| К ДОМ (УРАЛ 5557) | 420206 | |
| 60 | Кожух | 35.01.00.400 |
| 61 | Колесо (z-37) | 35.02.01.115Б |
| 62 | Колесо рабочее к вентялятору | ВР 12-26№4 (ВЦМ 5 02.000) |
| 63 | Кольцо | 25.11.00.005А |
| 64 | Котёл паровой (прибор ДСБ-050) | 335.01.00.000 |
| Котёл паровой (прибор ДСБ-070) | 335.01.00.000 | |
| Котёл паровой (под ППУА 500 и 1200) | 335.01.00.000-02 | |
| Котёл паровой (прибор ДС-Б-070) | 335.01.00.000-03 | |
| 65 | Кузов (под насос 1,1ПТ) | 2012.04.00.000 |
| Кузов (под насос 2,3ПТ) | 2012.04.00.000-01 | |
| 66 | Монтаж топливного насоса | 35.02.07.000А |
| 67 | Муфта | 25.13.02.002 |
| 68 | Насос водяной плунжерный | 1,1ПТ-25Д1-М2 |
| 69 | Насос водяной плунжерный | 2,3ПТ-25Д1М2 |
| 70 | Насос топливный | НМШФ-0,6-25 |
| 71 | Насос | НШ-10ж-ЗЛ |
| 72 | Ниппель | 182-20-00 |
| 73 | Обвязка котла в сборе | 335.07.11.000 |
| 74 | Опора промежеточная (под насос 1,1ПТ) | 35.02.11.000 |
| 75 | Первичный преобразователь | ППЭ-Д1 |
| 76 | Первичный преобразователь | Д-1М |
| 77 | Плафон | 19.3714 |
| 78 | Преобразователь давления (0...250 бар) | MH-2 |
| 79 | Преобразователь давления (0...25 бар) | ОТ-1 |
| 80 | Переходник для преобразователей | G1/4 М20х1,5 |
| 81 | Приемник давления | ПД-1 |
| 82 | Преобразователь термоэлектрический | ТП 008 |
| 83 | Прибор контроля факела в комплекте с фотодатчиком | Пламя-М02 |
| 84 | Привод топливного насоса | 35.02.07.030А |
| 85 | Подшипник | 6209 |
| 86 | Поддон | 35.01.00.200 |
| 87 | Переходник | 25.18.00.020 |
| 88 | Разделитель мембранный | РМ-5321 |
| Разделитель мембранный | BFS-113A | |
| 89 | Расширитель (присоединение клапан штуцерно-торцовое) | 335.07.11.510А |
| 90 | Расширитель (присоединение фланцевое) | 335.07.11.510-01А |
| 91 | Редуктор (перед. число 1,276) | 35.02.01.100 |
| 92 | Редуктор (насос 2,3ПТ) (перед. число 0,783) |
35.02.01.100-01 |
| 93 | Реле промежуточное | РП 21-003 |
| 94 | Реле потока | РПИ 20-1 |
| 95 | Ремень | В(Б)-1600 |
| 96 | Ремень (под насос 2,3ПТ) (2шт.) | А-1800 |
| 97 | Ремень | Б-1900 |
| 98 | Ремень | Б-2650 |
| 99 | Ремень (под насос 2,3ПТ, редуктор-10шт) (насос 1,1ПТ опора-2шт) | Б-2240 |
| 100 | Ремень | А-1120 |
| 101 | Ремень (с насосом 1,1ПТ опора-1шт) | А-1250 |
| 102 | Ремень (с насосом 1,1ПТ опора-3шт.) | Б-2120 |
| 103 | Ремень (с электроприодом) (1шт) | А-900 |
| 104 | Ремень (с электроприводом) (5шт) | В(Б)-1800 |
| 105 | Ролик натяжной (2-х дорожечный) | 25.02.01.040 |
| 106 | Ролик натяжной (3-х дорожечный) | 25.02.01.050 |
| 107 | Рукав пар-2(х)-32 (за п/м) | ГОСТ 18698-79 |
| 108 | Рукав пар-2(х)-25-46ХЛ (за п/м) | ГОСТ 18698-79 |
| 109 | РТИ к насосу 1,3ПТ-50Д2 | |
| 110 | РТИ к насосу 2,3РТ-25Д1М2 | |
| 111 | РТИ к насосу 1,1ПТ-25Д1М2 | |
| 112 | РТИ к насосу НМШФ 0,6-25 | |
| 113 | Разъем (вилка и розетка) | РП 14А-30 |
| 114 | Сетка | 25.06.16.030 |
| 115 | Сигнализатор дистанционный | ДС-Б-050МВ |
| 116 | Сигнализатор дистанционный | ДС-Б-070М1-03 |
| 117 | Система выхлопа (КАМАЗ) | 435.25.00.000 |
| 118 | Соединитель (колено шарнирное ППУА) | 25.18.00.010СБ |
| 119 | Сопло (1мм) | 335.01.00.613 |
| 120 | Сопло форсунки | 25.01.00.302 |
| 121 | Спираль (змеевик потолочный) | 35.01.00.301 |
| 122 | Спираль горелочного устройства | 335.01.00.622 |
| 123 | Спираль контрольная | ПД-51 |
| 124 | Светодиод (красный) | АЛ 307БМ |
| 125 | Светодиод (зеленый) | АЛ 307ГМ |
| 126 | Стержень (электрод) | 335.01.00.618 |
| 127 | Стабилизатор | 335.01.00.604 |
| 128 | Стабилизатор | 335.01.01.019 |
| 129 | Стакан фильтра | 25.06.16.020 |
| 130 | Стакан фильтра | 25.06.16.020А |
| 131 | Стекло горелочного устройства | 25.01.00.309 |
| 132 | Свеча зажигания искровая (для горелочного устрйоства с прибором ДСБ-070) | CH 423 |
| 133 | Тахометр магнитоиндукционный | ТМи2-М1 |
| 134 | Тахометр электронный | ТЭ-Д-0,5 |
| 135 | Термометр электроконтактный (от -25 до +75С) | ТКП-100Эк |
| 136 | Термометр электроконтактный (от 0 до +400С) | ТГП-100Эк |
| 137 | Термопреобразователь (для сигнализатора ДСБ-050) | ТСПУ-9303 |
| 138 | Термопреобразователь (для сигнализатора ДСБ-070) | ТСП-9304 |
| 139 | Труба магистральная L=3850 мм, Ду 28х3,5 | 35.13.00.100 |
| 140 | Труба (петля для котла) | 35.01.00.332 |
| 141 | Трубопровод дренажный | 335.07.12.000 |
| 142 | Тумблер | ТВ1-4 |
| 143 | Указатель уровня топлива | УБ-125 |
| 144 | Узел запорный | 35.19.00.000 |
| 145 | Указатель давления | УД-800 |
| 146 | Устройство терморегулирующее | ТУДЭ-4 |
| 147 | Устройство терморегулирующее | ТУДЭ-6 |
| 148 | Устройство электронного розжига | УЭР-02 |
| 149 | Фильтр водяной | 25.07.11.000 |
| 150 | Фильтр топливный (ДСБ-050) | 25.06.16.000 |
| 151 | Фильтр грубой очистки топлива | 740.1105010 |
| 152 | Фильтр тонкой очистки топлива | 740.1117010 |
| 153 | Форсунка (для горелочн. устр-ва с прибором ДСБ-050) | 800.1326.00.000 |
| 154 | Форсунка (для горелочн. устр-ва с прибором ДСБ-070) | 8,5.0045В |
| 155 | Форсунка (для горелочн. устр-ва с прибором ДСБ-070) | 15.0045В |
| 156 | Форсунка (для горелочн. устр-ва с прибором ДСБ-070) | 1.25.0045В (на запальнике) |
| 157 | Форсунка (для горелочн. устр-ва с прибором ДСБ-070) | 6.0045В (в ЗИП) |
| 158 | Фотодиод | ФД-263-01 |
| 159 | Фотодатчик | ФД-1 |
| 160 | Фотодатчик | ИП-2 |
| 161 | Шестерня z-29 | 35.02.01.116Б |
| 162 | Шкив вентилятора | 25.02.01.002 |
| 163 | Шкив насоса 1,1 ПТ-25Д1 (д=35 мм-вал цилиндр. Д=369 мм, д=187 на топливн.) | 35.02.00.002Б |
| 164 | Шкив насоса 2,3 ПТ-2,5Д1 | 35.02.00.002 |
| 165 | Шкив насоса НМШФ | 35.02.07.031А |
| 166 | Шкив редуктора | 35.02.01.102 |
| 167 | Шланг резиновый с БРС, L=10 метр (старое исполнение) | 335.07.05.000 |
| 168 | Шланг резиновый с БРС, L=10 метр (новое исполнение) | 335.07.05.000-01 |
| 169 | Шланг резиновый с БРС, L=20 метр (новое исполнение) | 335.07.05.000-01 |
| 170 | Установка сигнализатора (Щит прибора на шасси КрАЗ под прибор ДСБ-070) | 735.08.01.000 |
| 171 | Щит приборов (панель) (УПС 1600/100М под прибор ДСБ-070) | 1135.НО.08.01.200 |
| 172 | Щит приборов (КрАЗ с прибором ДСБ-050) | 735.08.01.000 Б |
