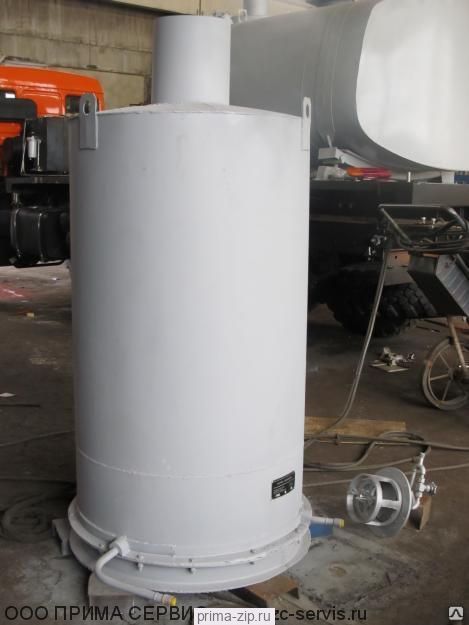

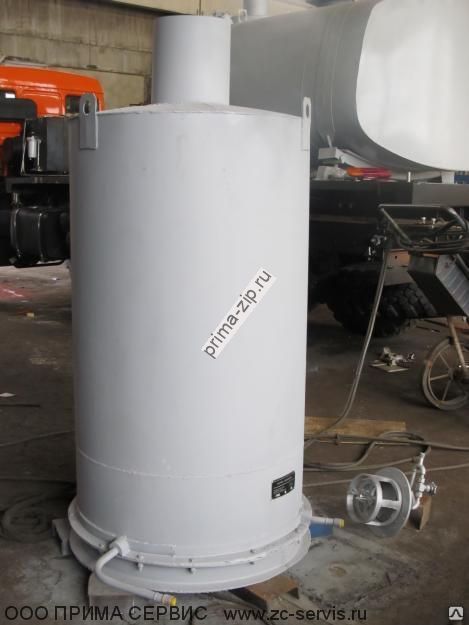

Котел паровой к ППУА 1600/100 артикул- 35.01.00.000

    Котел паровой ППУА 1600/100 - предназначен для преобразования в пар нагнетаемой трехлунжерным насосом 1,1ПТ25Д1М2 или 2,3ПТ25Д2 воды.
Производительность по пару: 1600 кг/ч, Емкость бака для воды: 5,2 м3, Емкость топливного бака установки: 0,6 м3

Вода из цистерны насосом нагнетается в змеевики котла. Проходя по змеевикам, вода нагревается и превращается в пар.

Котел паровой вертикальный, цилиндрический, прямоточный с нижним расположением горелочного устройства. Поверхности нагрева выполнены в виде двух цилиндрических змеевиков – наружного и внутреннего. Наружный змеевик в верхней части стыкуется с плоским спиральным змеевиком. Концы труб наружного и внутреннего змеевиков выведены через отверстие полоской спирали и сварены между собой соединительной петлей. Отверстие закрывается крышкой, в которой предусмотрены вырезы в местах прохода труб петли.

Все змеевики выполнены из котельных труб 28x3,5-20 ТУ 14-3-460-75, материал труб – сталь 20.

Пространство, образованное цилиндрами змеевиков и стенкой внутреннего кожуха котла, служит для прохода топочных газов. Два цилиндрических кожуха котла образуют кольцевую камеру для прохода воздуха от вентилятора к горелочному устройству через отверстия, выполненные в основании котла. В верхней части котла установлен искрогаситель сетчатого типа. Штуцеры сажеудолителя выведены наружу основания котла. Удаление сажи с поверхности змеевиков производится продувкой сжатым воздухом.

В нижней части котла имеется люк, в котором установлено горелочное устройство.

Горелка трехфорсуночная, или двухфорсуночная - механического типа.

Горелочное устройство включает в себя корпус, тарелку, форсунки механического типа, электрод, нихромовую спираль.

Завихритель  форсунки обеспечивает тангенциальную закрутку топлива, которое через сопло  диаметром 0,8 мм подается в топку котла. Запальное устройство включает в себя: накальную нихромовую спираль и контактный электрод с изоляторами, подключенный к электросистеме установки.

Форсунки и запальное устройство могут перемещаться относительно основания в вертикальном направлении и фиксируются с помощью болтов.

На основании имеется глазок для визуального контроля за наличием пламени в топке котла.

На установках в многофункциональном исполнении горелка двухфорсуночная. При работе котла в режиме I подача топлива осуществляется через форсунку с соплом диаметром 0,8 мм и форсунку с соплом диаметром 1,2 мм; при работе в режиме II подача топлива только через форсунку с соплом диаметром 0,8 мм.

Люк горелки также используется для осмотра поверхностей нагрева внутреннего змеевика непосредственно или с помощью введенного зеркала.

Наружный и внутренний змеевики и кожух котла крепятся к днищу котла, т.е. имеют общую базу. При общей базе и цилиндрической форме парового котла обеспечивается равномерный нагрев и свободное тепловое расширение элементов котла.
