Котел паровой 335.01.00.000 ППУА 1600/100

Главная » Каталог товаров » Запчасти к спецтехнике » Котел паровой 335.01.00.000 ППУА 1600/100
Котел паровой 335.01.00.000  ППУА 1600/100
  • Цена сейчас: 499 860 рублей

Условия доставки

Вариант 1: Самовывоз со склада : г.Москва , ул Щербаковская 53.
Стоимость доставки: 0 рублей
Вариант 2: Доставка через ТК "Деловые Линии".
Стоимость доставки: 0 рублей
Вариант 3: Доставка через ТК "СДЭК" .
Стоимость доставки: 0 рублей
Вариант 4: Другое
Стоимость доставки: 0 рублей

Описание Котел паровой 335.01.00.000 ППУА 1600/100

  Котел паровой 335.01.00.000  состоит из :


Змеевик наружный 35.01.00.300 в сборе с потолочным шт. 1
Змеевик внутренний 35.01.00.100 шт. 1
Спираль (Змеевик потолочный) 35.01.00.330 шт. 1
Искрогаситель 25.01.00.400 шт. 1
Кожух  35.01.00.400 шт. 1
Петля для котла 35.01.00.332 шт. 1
Поддон 35.01.00.200 шт. 1
Штуцер, 335.07.05.011

шт. 7
Устройство горелочное, 335.01.01.000 (для прибора ДСБ-070)
шт.

    Котел паровой ППУА 1600/100 - предназначен для преобразования в пар нагнетаемой трехлунжерным насосом 1,1ПТ25Д1М2 или 2,3ПТ25Д2 воды.

Вода из цистерны насосом нагнетается в змеевики котла. Проходя по змеевикам, вода нагревается и превращается в пар.

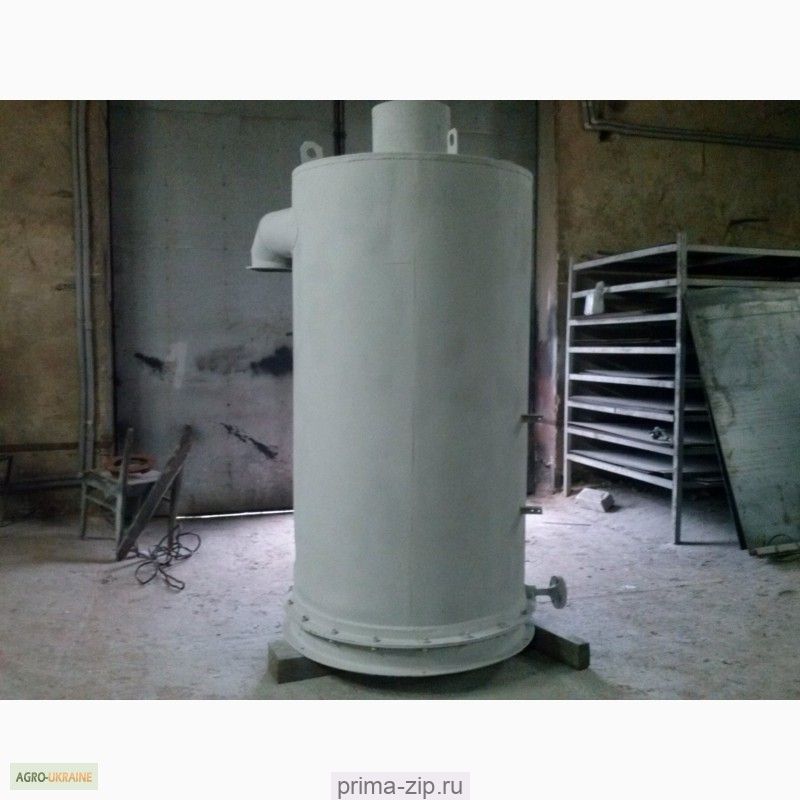

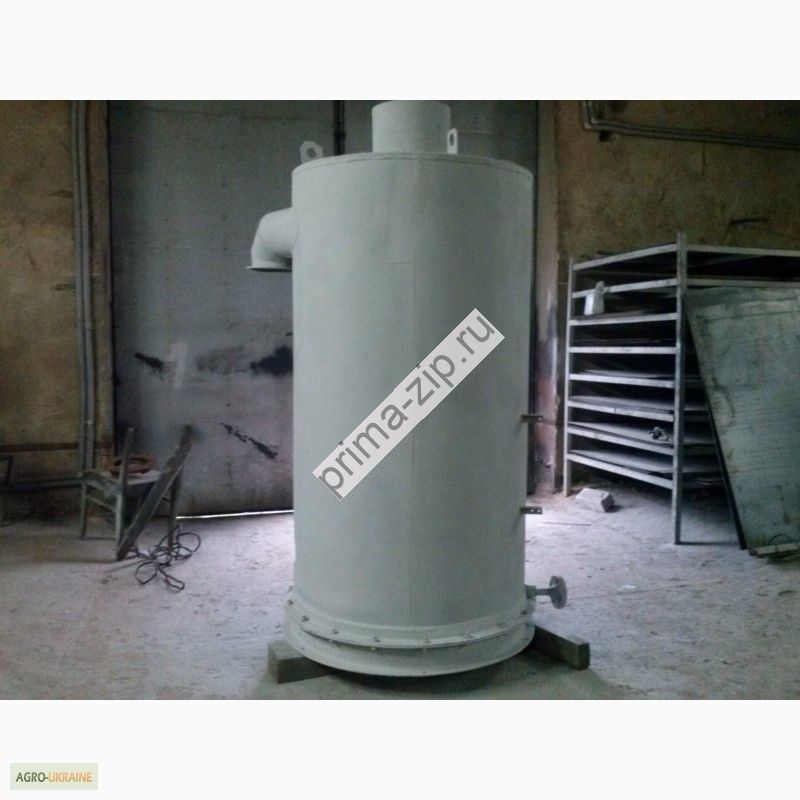

Котел паровой вертикальный, цилиндрический, прямоточный с нижним расположением горелочного устройства. Поверхности нагрева выполнены в виде двух цилиндрических змеевиков – наружного и внутреннего. Наружный змеевик в верхней части стыкуется с плоским спиральным змеевиком. Концы труб наружного и внутреннего змеевиков выведены через отверстие полоской спирали и сварены между собой соединительной петлей. Отверстие закрывается крышкой, в которой предусмотрены вырезы в местах прохода труб петли.
Все змеевики выполнены из котельных труб 28x3,5-20 ТУ 14-3-460-75, материал труб – сталь 20.
Пространство, образованное цилиндрами змеевиков и стенкой внутреннего кожуха котла, служит для прохода топочных газов. Два цилиндрических кожуха котла образуют кольцевую камеру для прохода воздуха от вентилятора к горелочному устройству через отверстия, выполненные в основании котла. В верхней части котла установлен искрогаситель сетчатого типа. Штуцеры сажеудолителя выведены наружу основания котла. Удаление сажи с поверхности змеевиков производится продувкой сжатым воздухом.
В нижней части котла имеется люк, в котором установлено горелочное устройство.
Горелка трехфорсуночная, или двухфорсуночная - механического типа.
Горелочное устройство включает в себя корпус, тарелку, форсунки механического типа, электрод, нихромовую спираль.
Завихритель  форсунки обеспечивает тангенциальную закрутку топлива, которое через сопло  диаметром 0,8 мм подается в топку котла. Запальное устройство включает в себя: накальную нихромовую спираль и контактный электрод с изоляторами, подключенный к электросистеме установки.
Форсунки и запальное устройство могут перемещаться относительно основания в вертикальном направлении и фиксируются с помощью болтов.
На основании имеется глазок для визуального контроля за наличием пламени в топке котла.
На установках в многофункциональном исполнении горелка двухфорсуночная. При работе котла в режиме I подача топлива осуществляется через форсунку с соплом диаметром 0,8 мм и форсунку с соплом диаметром 1,2 мм; при работе в режиме II подача топлива только через форсунку с соплом диаметром 0,8 мм.
Люк горелки также используется для осмотра поверхностей нагрева внутреннего змеевика непосредственно или с помощью введенного зеркала.
Наружный и внутренний змеевики и кожух котла крепятся к днищу котла, т.е. имеют общую базу. При общей базе и цилиндрической форме парового котла обеспечивается равномерный нагрев и свободное тепловое расширение элементов котла.




Котел паровой 335.01.00.000
