Описание Прокладки из терморасширенного графита ПТРГ ( ПУТГ)

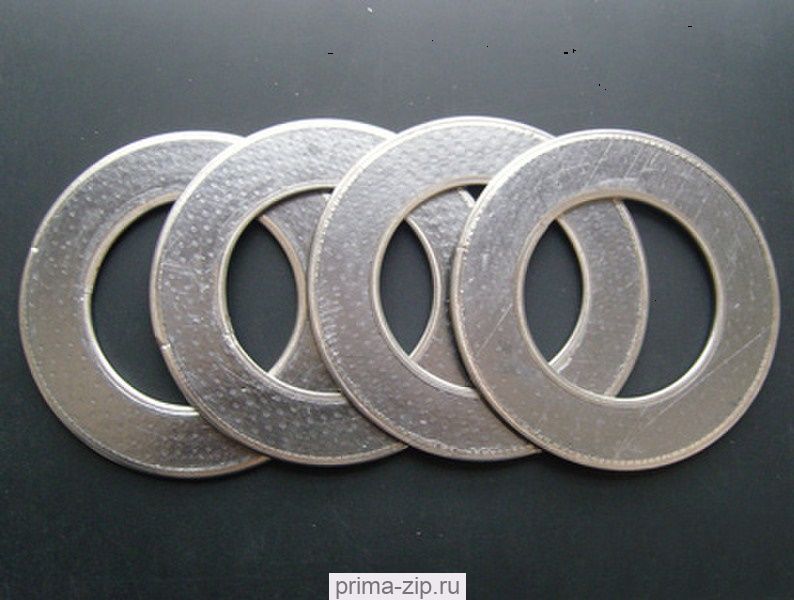

Прокладки уплотнительные из терморасширенного графитаПТРГ  ( ПУТГ) — это изделия, которые предназначены для полного уплотнения и герметизации различного производственного оборудования.
Материал имеет форму кольца и изготавливается путем вырезки из листа термически устойчивого графита. Свойства этого вещества определяют уникальные технические характеристики и рабочие качества прокладок ПУТГ. При производстве для улучшения эксплуатационных показателей заготовки могут армироваться синтетическими волокнами или металлами, а также изготавливаться со специальными защитными кольцами (обтюраторами) на внутренней окружности.
Прокладки ПУТГ предназначены для уплотнения и полной герметизации фланцевых соединений насосного оборудования и трубопроводов, а также штоков арматуры, труб аппаратов и емкостей. Они активно используются в различных сферах деятельности человека: химической, газовой, нефтедобывающей и нефтеперерабатывающей промышленности, в энергетике и машиностроении, водоснабжении и коммунальном хозяйстве. Уникальные свойства графита позволяют применять его в различных условиях.
Прокладки ПУТГ сохраняют свои качества при контакте со следующими средами:

  • вода: от -200 °С до +800 °С;
  • водяной пар: от +100 °С до +600 °С;
  • воздух: от -200 °С до +550 °С без защитного кольца и до +800 °С с ним;
  • кислород: от -183 °С до +350 °С;
  • углекислый газ: до +600 °С.


Прокладки ПУТГ выдерживают контакт с минеральными и синтетическими маслами, бензиновым, дизельным и реактивным топливом, керосином, продуктами нефтепереработки, природным и попутными газами.

Типы прокладок ПУТГ

Прокладки уплотнительные из терморасширенного графита изготавливают по ГОСТ для того, чтобы уплотнить фланцевые соединения деталей имеющих гладкую поверхность, поверхностью типа "выступ-впадина" или "шип-паз", или для уплотнения элементов другой формы и конструкции. В зависимости от исполнения соединяемых (уплотняемых) поверхностей неподвижного (фланцевого) соединения различают следующие типы прокладок:

Тип А, «Гладкие фланцы» ТИП Б, «Выступ-Впадина» ТИП В, «Шип-Паз»
Схема «Гладкие фланцы»   Схема «Выступ-Впадина» Схема «Шип-Паз»

Типы конструкций прокладок из терморасширенного графита


Обозначение типа конструкции прокладки Конструкция прокладки Описание типа конструкции прокладки
1 2 3
01 ПУТГ конструкция 1

Прокладка без защитных колец
02 ПУТГ конструкция 2

Прокладка с внутренним защитным кольцом из нержавеющей стали
03 ПУТГ конструкция 3

Прокладка с внутренним и внешним защитным кольцом
Примечание: Защитные кольца (обтюраторы ) предназначены для предотвращения контакта материала прокладки  из терморасширенного графита с окислительной средой


Материалы, используемые для изготовления прокладок

Материал, используемый для изготовления прокладок Армирующий элемент Материал армирующего элемента Обозначение материала
Картон ТРГ марок ГПМ-1, ГПМ2, ГПМ3, по ТУ 5728-003-12058737-2000 - - O
однослойный
Материал прокладочный графитовый армированный (АГМП) по ТУ 2577-004-12058737-2000 Гладкая лента (фольга) углеродистая сталь АГУ
углеродистая сталь АГН
Перфорированная лента (фольга, жесть) углеродистая сталь АПУ
углеродистая сталь АПН

Условное обозначение прокладки из ТРГ

Условное обозначение прокладки ТРГ содержит обозначение наименования марки графита (по ТУ 5728-003-12058737-2000), обозначение типа прокладки (табл. 1), обозначение материала прокладки (табл. 3), обозначение типа конструкции прокладки (табл. 2), величину условного диаметра Dy (мм), величину условного давления Ру (МПа), величину толщины прокладки S (мм) и обозначение настоящих технических условий. Допускается вместо указания величины условного диаметра Dy (мм) и величины условного давления Ру (МПа) указывать типоразмер прокладки:
Обозначение прокладок ТРГ


Примеры условного обозначения:

1) прокладка, изготовленная из картона ТРГ марки ГПМ-1 (содержание золы ≤ 0,15 %), для уплотнения фланца «шип-паз», неармированная, без защитных колец, с условным диаметром Dy 100 мм, на Ру (условное давление) 4 МПа, толщиной 3,0 мм имеет обозначение:
ПУТГ-1-А-О-01-100-4,0-3,0 ТУ 2577- 006 -12058737 -2002
2) прокладка, изготовленная из картона ТРГ марки ГПМ -2, для уплотнения гладкого фланца, содержащая армирующий элемент из нержавеющей перфорированной ленты, с внешним и внутренним защитными кольцами из нержавеющей стали, с условным диаметром Dy 50 мм, на Ру (условное давление) 20 МПа, толщиной 3,0 мм имеет обозначение:
ПУТГ-2-Д-АПН-04-50-20-3, 0 ТУ 2577-006-12058737-2002

Размеры ПУТГ по ГОСТ

Все размеры представленные в таблицах ниже в мм.

ПУТГ типа А для фланцев арматуры и трубопроводов с уплотнительными поверхностями "шип-паз» по ГОСТ 12815
Проход
условный
Ду
Dвн
Давление условное Ру, МПа
0,6 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0 0,6 1,6; 2,5; 4,0 6,3 10,0 16,0 20,0
10 20 24 30 34 34 34 34 34
15 25 29 35 39 39 39 39 39
20 30 36 46 50 50 50 50 50
25 39 43 53 57 57 57 57 57
32 49 51 63 65 65 65 65 65
40 56 61 70 75 75 75 75 75
50 69 73 83 87 87 87 87 87
65 88 95 103 109 109 109 109 109
80 103 106 117 120 120 120 120 120
100 123 129 143 149 149 149 149 149
125 149 155 169 175 175 175 175 175
150 176 183 196 203 203 203 203 203
200 231 239 251 259 259 259 259 259
250 286 292 306 312 312 312 312 312
300 336 343 356 363 363 363 363 -
350 381 395 407 421 421 421 -
400 431 447 457 473 473 473 - -
(450) 481 497 507 523 - - - -
500 531 549 557 575 575 - -
600 631 649 657 675 675 - - -
(700) 736 751 762 111 - - - -
800 841 856 867 882 - - - -
ПУТГ типа А для фланцев сосудов и аппаратов с уплотнительными поверхностями "шип-паз» по ГОСТ 28759.2 и ГОСТ 28759.3

Проход
условный
Ду
Dвн Dвн Dвн Dвн
Давление условное Ру, МПа
1,0; 1,6 2,5 4,0 6,3
400
(450)
500
600
700
800
900
1000
1100
431
487
537
636
736
838
938
1035
1137
458
514
564
664
764
866
966
1066
1168
431
487
537
636
746
848
950
1049
1159
458
514
564
664
774
876
978
1080
1190
427
477
527
626
726
829
929
1034
1134
458
508
558
658
758
870
970
1075
1190
427
477
527
638
743
844
949
1054
1150
458
508
558
670
775
885
990
1095
1206
ПУТГ типа Б для фланцев арматуры и трубопроводов с уплотнительными поверхностями "выступ-впадина» по ГОСТ 12815

Проход
условный
Ду
Dвн
Давление условное Ру, МПа
0,6; 1,6; 2,5;4,0; 6,3; 10,0; 16,0 20,0 0,6 1,6; 2,5; 4,0 6,3 10,0 16,0 20,0
10 14 30 34 34 34 34 34
15 20 35 39 39 39 39 39
20 25 46 50 50 50 50 50
25 29 53 57 57 57 57 57
32 38 63 65 65 65 65 65
40 45 70 75 75 75 75 75
50 57 83 87 87 87 87 87
65 75 103 109 109 109 109 109
80 87 117 120 120 120 120 120
100 106 143 149 149 149 149 149
125 132 169 175 175 175 175 175
150 161 196 203 203 203 203 203
200 216 251 259 259 259 259 259
250 264 306 312 312 312 312 312
300 318 356 363 363 363 363 -
350 372 407 421 421 421 - -
400 421 457 473 473 473 - -
(450) 473 507 523 - - - -
500 528 557 575 575 - - -
600 620 657 675 675 675 - -
(700) 720 762 778 - - - -
800 820 867 882 - - - -

Плюсы прокладки ПУТГ:

Изделия обладают уникальными эксплуатационными характеристиками, среди которых — хорошая уплотнительная способность, высокая степень прочности, упругости и пластичности. Прокладки обладают широким температурным диапазоном эксплуатации, устойчивы к действию многих агрессивных химических веществ.
Материал изделия не подвержен механическому износу и коррозии, не теряет своих качеств со временем, поэтому может многократно использоваться в течение всего срока эксплуатации. Прокладки изготавливаются в различных типоразмерах, поэтому подходят практически для любого оборудования.

Условия эксплуатации:

Т, °C -200 до +2000*,
+650 для пара,
+800** на воздухе
PH 0-14
P, МПа до 40
*В инертной атмосфере или вакууме; **- для прокладок, имеющих в своем составе ингибитор
Масса и объем фланцевых прокладок ПУТГ почти не меняются в течение эксплуатации, не поддаются деформации в сжатом состоянии, что нельзя сказать про асбестосодержащие уплотнения — они даже в среде вакуума под изменением хим. состава меняют массу.
Прокладка ПУТГ выдерживают перепады температуры °C и во время всего срока эксплуатации не теряют свои герметизирующие свойства, не требуют дополнительные подтяжки. Прокладки ПУТГ подходят почти ко всем средам — они универсальны (исключением являются сильные окислители).
