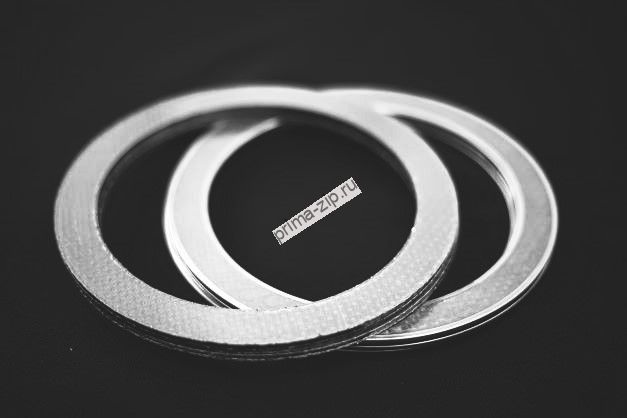

Прокладки "ГЕРМОРУМ" тип МГ армированная с наружным и внутренним обтюратором

Запросить стоимость

Подробнее

Уточняйте наличие

ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

Как получить товар:

1Доставка ТК "Деловые Линии".
2Доставка ТК "СДЭК" .
3Самовывоз по адресу : г.Москва, ул.Мироновская 2
4Другой вариант доставки .

Прокладки ТРГ из «ГЕРМОРУМ» МГ-100С изготовлены из листового терморасширенного графита, армированного стеклотканью. Армирование стеклотканью повышает максимально допустимое давление прокладки и её надежность, в том числе для реальных, не идеальных условий эксплуатации. Особенно удобен для уплотнения фланцев и разъемов сложной конфигурации.

Технические характеристики

Материал

Листовой материал "ГЕРМОРУМ" МГ-100С

Максимальная температура

от -200 до +650°С

Максимальное давление, МПа (Атм)

Диаметр прокладок

от 10 мм до 1500 мм. Прокладки размером более 1500 мм изготавливаются из составных частей

Прокладки ТРГ предназначены для уплотнения фланцевых соединений арматуры, трубопроводов, сосудов, аппаратов, насосов и аналогичного оборудования в химической, газовой, нефтеперерабатывающей, энергетической и других отраслях промышленности.

Материал для изготовления прокладки: лист терморасширенного графита «ГЕРМОРУМ» МГ-100С - прессованная графитовая фольга, армированная стеклонитью.

Фланцевые ТРГ прокладки из ГЕРМОРУМ МГ-100 С используются для уплотнения фланцевых соединений трубопроводов и другого оборудования в различных отраслях промышленности и производства. Они производятся из высококачественного композитного материала, состоящего из графитового наполнителя

Размеры по ГОСТ

Все размеры представленные в таблицах ниже в мм.

ПУТГ типа А для фланцев арматуры и трубопроводов с уплотнительными поверхностями "шип-паз» по ГОСТ 12815

Проход условный Ду	Dвн		Dн
	Давление условное Ру, МПа
	0,6	1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0	0,6	1,6; 2,5; 4,0	6,3	10,0	16,0	20,0
10	20	24	30	34	34	34	34	34
15	25	29	35	39	39	39	39	39
20	30	36	46	50	50	50	50	50
25	39	43	53	57	57	57	57	57
32	49	51	63	65	65	65	65	65
40	56	61	70	75	75	75	75	75
50	69	73	83	87	87	87	87	87
65	88	95	103	109	109	109	109	109
80	103	106	117	120	120	120	120	120
100	123	129	143	149	149	149	149	149
125	149	155	169	175	175	175	175	175
150	176	183	196	203	203	203	203	203
200	231	239	251	259	259	259	259	259
250	286	292	306	312	312	312	312	312
300	336	343	356	363	363	363	363	-
350	381	395	407	421	421	421	-
400	431	447	457	473	473	473	-	-
(450)	481	497	507	523	-	-	-	-
500	531	549	557	575	575	-	-
600	631	649	657	675	675	-	-	-
(700)	736	751	762	111	-	-	-	-
800	841	856	867	882	-	-	-	-

тип А для фланцев сосудов и аппаратов с уплотнительными поверхностями "шип-паз» по ГОСТ 28759.2 и ГОСТ 28759.3

Проход условный Ду	Dвн	Dн	Dвн	Dн	Dвн	Dн	Dвн	Dн
	Давление условное Ру, МПа
	1,0; 1,6		2,5		4,0		6,3
400 (450) 500 600 700 800 900 1000 1100	431 487 537 636 736 838 938 1035 1137	458 514 564 664 764 866 966 1066 1168	431 487 537 636 746 848 950 1049 1159	458 514 564 664 774 876 978 1080 1190	427 477 527 626 726 829 929 1034 1134	458 508 558 658 758 870 970 1075 1190	427 477 527 638 743 844 949 1054 1150	458 508 558 670 775 885 990 1095 1206

ПУТГ типа Б для фланцев арматуры и трубопроводов с уплотнительными поверхностями "выступ-впадина» по ГОСТ 12815

Проход условный Ду	Dвн	Dн
	Давление условное Ру, МПа
	0,6; 1,6; 2,5;4,0; 6,3; 10,0; 16,0 20,0	0,6	1,6; 2,5; 4,0	6,3	10,0	16,0	20,0
10	14	30	34	34	34	34	34
15	20	35	39	39	39	39	39
20	25	46	50	50	50	50	50
25	29	53	57	57	57	57	57
32	38	63	65	65	65	65	65
40	45	70	75	75	75	75	75
50	57	83	87	87	87	87	87
65	75	103	109	109	109	109	109
80	87	117	120	120	120	120	120
100	106	143	149	149	149	149	149
125	132	169	175	175	175	175	175
150	161	196	203	203	203	203	203
200	216	251	259	259	259	259	259
250	264	306	312	312	312	312	312
300	318	356	363	363	363	363	-
350	372	407	421	421	421	-	-
400	421	457	473	473	473	-	-
(450)	473	507	523	-	-	-	-
500	528	557	575	575	-	-	-
600	620	657	675	675	675	-	-
(700)	720	762	778	-	-	-	-
800	820	867	882	-	-	-	-

Плюсы прокладки МГ:

Изделия обладают уникальными эксплуатационными характеристиками, среди которых — хорошая уплотнительная способность, высокая степень прочности, упругости и пластичности. Прокладки обладают широким температурным диапазоном эксплуатации, устойчивы к действию многих агрессивных химических веществ.
Материал изделия не подвержен механическому износу и коррозии, не теряет своих качеств со временем, поэтому может многократно использоваться в течение всего срока эксплуатации. Прокладки изготавливаются в различных типоразмерах, поэтому подходят практически для любого оборудования.
