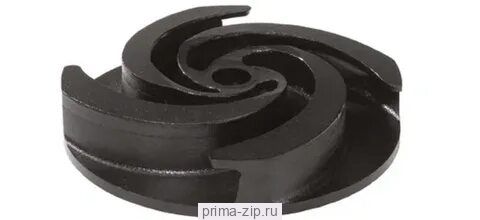

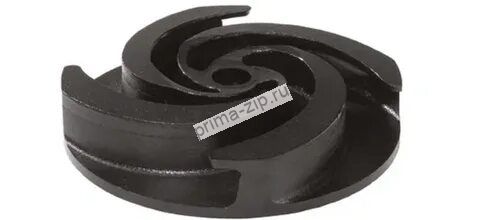

Рабочее колесо (крыльчатка) для насосов Lowara
Описание Рабочее колесо (крыльчатка) для насосов Lowara
Рабочее колесо для насосов Lowara (крыльчатка) насоса – основной рабочий элемент насосного оборудования, который передаёт энергию, получаемую от мотора. Внешний и внутренний диаметр по лопаткам, форму лопаток, ширину колеса можно определить с помощью расчетов.
Главное назначение рабочего колеса насоса – генерирование центробежной силы, которая создаёт давление, которое приводит в движение поток жидкости.
Принцип работы крыльчатки: когда начинается рабочий цикл жидкость накапливается между лопастей одновременно с началом вращения крыльчатки. Под воздействием вращения появляется центробежная сила, способствующая появлению давления; затем жидкость отходит от середины крыльчатки и постепенно прижимается к стенкам. Перекачиваемая среда, под напором выводится наружу через нагнетательный патрубок, при этом в середине крыльчатки создается минимальное давление, способствующее поступлению следующей порции жидкости для крыльчатки.
Пример деталировки:
Комплект рабочего колеса
— Ключ
— Рабочее колесо
— Крепежный винт
— Wedge lock washer
— Регулировочная гайка
Часто применяемые рабочие колеса для насосов:
150701640 GIR DL109 D108 50HZ
150701650 GIR DL125 D116 50HZ
150702100 ÷ GIR SV2 A304
150702110 ÷÷ GIR SV4 A304
150702120 ÷÷ GIR SV8 A304
150702130 ÷÷ GIR SV16 A304
150702160 § GIR SV2-2HMS A316
150702170 _x001A_ GIR SV4-4HMS A316
150702180 ÷÷ GIR SV8 A316
150702190 ÷÷ GIR SV16 A316
150702320 GIR BICANALE DOMO 10-206
150702330 GIR BICANALE DOMO 15
150702360 GIR VORTEX DOMO 10VX
150702390 GIR BICANALE DOMO 20
150702440 GIR DIWA 07-07T
150702450 GIR DIWA 11-11T
150702490 GIR CO 350/05
150702500 GIR CO 350/07
150702510 GIR CO 350/09
150702520 GIR CO 350/11
150702530 GIR CO 350/15
150702560 GIR CO 500/22
150702570 GIR CO 500/30
150702630 GIR DIWA 05-05T
150702740 GIR PIENA SV33 A316
150702750 GIR PIENA SV46 A316
150702760 GIR PIENA SV66 A316
150702770 GIR PIENA SV92 A316
150702820 GIR RIDOTTA SV33 A316
150702830 GIR RIDOTTA SV46 A316
150702840 GIR RIDOTTA SV66 A316
150702850 GIR RIDOTTA SV92 A316
150702900 GIR PIENA Z612 A304
150702910 GIR PIENA Z616 A304
150702930 GIR PIENA Z631 A304
150702940 GIR PIENA Z646 A304
150703050 & GIR CA70/3
150703060 GIR CA70/4
150703080 GIR CA120/3
150703090 GIR CA120/5
150703100 GIR CA200/3
150703101 & GIR CA200/3 A316
150703110 GIR CA200/5
150703111 & GIR CA200/5 A316
150703140 GIR CEA70/3
150703160 GIR CEA70/5
150703170 GIR CEA80/5 BG7
150703220 GIR CEA120/5 BG9
150703221 GIR CEA120/5 A316
150703281 GIR CEA210/5 A316
150703321 GIR CEA370/2 A316
150703331 GIR CEA370/3 A316
150703351 GIR CEA370/5 A316
150703380 GIR BG11
150703600 GIR 1SV A304
150703602 GIR 1SV A316
150703602P GIR 1SV DPE A316
150703610 GIR 3SV A304
150703612 GIR 3SV A316
150703612P GIR 3SV DPE A316
150703620 GIR 5SV A304
150703622 GIR 5SV A316
150703622P GIR 5SV DPE A316
150703630 GIR 10SV A304
150703632 GIR 10SV A316
150703632P GIR 10SV DPE A316
150703640 GIR 15SV A304
150703642 GIR 15SV A316
150703642P GIR 15SV DPE A316
150703650 GIR 22SV A304
150703652 GIR 22SV A316
150703652P GIR 22SV DPE A316
150703702 GIR 10SV D7(5SV LOW NPSH) A316
150703712 GIR 5SV LOW NPSH A316
150703722 W GIR 15-22SV LOW NPSH A316
150703732 W GIR 46SV LOW NPSH A316
150760410 GIR SERIE 2-SCUBA/HM
150760420 GIR SERIE 4-SCUBA/HM
150760610 GIR 3HMP-SC3
150760640 GIR 10HMP
150783200 GIR SH/FH 32 D136 S2
150783300 GIR SH/FH 32 D150 S2
150783400 GIR SH/FH 32 D164 S2
150783500 GIR SH/FH 32 D188 S2
150784100 GIR SH/FH 40 D122 S2
150784200 £ GIR SH/FH 40 D146 S2
150784300 GIR SH/FH 40 D159 S2
150784800 GIR SH/FH 40-250 D233 S2
150785150 GIR SH/FH 50 D130 S2
150785550 GIR SH/FH 50 D209 S2
150785559 £ GIR SH/FH 50 D209 S2 RINF
150786050 GIR SH 65-160R D119,5/114,5 S2
150786200 GIR SH65-160R D139,5/139,5 S2
KL04AA9 KIT GIR SH-FH-FC £ 150783100
KL04AB0 KIT GIR SH-FH-FC £ 150785750
KL04AB1 KIT GIR SH-FH-FC £ 150785800
KL04AB2 KIT GIR SH-FH-FC £ 150786100
KL04AB3 KIT GIR SH-FH-FC £ 150786150
KL04AB4 KIT GIR SH-FH-FC £ 150786200
KL04AB5 KIT GIR FH65 160751470
KL04AB6 KIT GIR FH65-FC80 160751480
KL04AB7 KIT GIR FH65 160751490
KL04AB8 KIT GIR FH65-FC80 160751510
KL04AB9 KIT GIR FH65-FC80 160751520
KL04ABA KIT GIR SH-FH-FC £ 150783200
KL04ABB KIT GIR SH-FH-FC £ 150783300
KL04ABC KIT GIR SH-FH-FC £ 150783400
KL04ABD KIT GIR SH-FH-FC £ 150783500
KL04ABE KIT GIR SH-FH-FC £ 150783600
KL04ABF KIT GIR SH-FH-FC £ 150784050
KL04ABG KIT GIR SH-FH-FC £ 150784100
KL04ABH KIT GIR SH-FH-FC £ 150784150
KL04ABK KIT GIR SH-FH-FC £ 150784300
KL04ABL KIT GIR SH-FH-FC £ 150784350
KL04ABM KIT GIR SH-FH-FC £ 150784450
KL04ABN KIT GIR SH-FH-FC £ 150784500
KL04ABP KIT GIR SH-FH-FC £ 150784780
KL04ABQ KIT GIR SH-FH-FC £ 150784800
KL04ABR KIT GIR SH-FH-FC £ 150784850
KL04ABS KIT GIR SH-FH-FC £ 150785100
KL04ABT KIT GIR SH-FH-FC £ 150785150
KL04ABU KIT GIR SH-FH-FC £ 150785200
KL04ABV KIT GIR SH-FH-FC £ 150785300
KL04ABW KIT GIR SH-FH-FC £ 150785350
KL04ABX KIT GIR SH-FH-FC £ 150785500
KL04ABY KIT GIR SH-FH-FC £ 150785550
KL04ABZ KIT GIR SH-FH-FC £ 150785700
KL04AC8 KIT GIR FC-SH-FH £ 150786030
KL04ACA KIT GIR FH65-FC80 160751530
KL04ACB KIT GIR FH65-FC80 160751540
KL04ACK KIT GIR SH25-32 FC £ 150783700
KL04ACL KIT GIR SH25-32 FC £ 150783750
KL04ACM KIT GIR SH25-32 FC £ 150783800
KL04ADC KIT GIR FH65-FC80 160751500
KL04AEC KIT GIR SH65 150786050
KL04AEE KIT GIR SH65 D137 150786190
KL04AEF KIT GIR SH65 D168 160703080
KL04AEG KIT GIR SH65 D177 160703100
KL04AEH KIT GIR SH65 D178 160703110
KL04AEK KIT GIR SH65 D203 160701870
KL04AEL KIT GIR SH65 D215 160703113
KL04AFV KIT GIR CEA 70/3 D132
KL04AFW KIT GIR CEA 70/5 D156
KL04AFX KIT GIR CEA 80/5 D156
KL04AFY KIT GIR CEA 120/3 D132
KL04AFZ KIT GIR CEA 120/5 D156
KL04AG6 KIT GIR CEA 70/3N D132
KL04AG7 KIT GIR CEA 70/5N D156
KL04AG8 KIT GIR CEA 80/5N D156
KL04AG9 KIT GIR CEA 120/3N D132
KL04AHA KIT GIR CEA 120/5N D156
KL04AHB KIT GIR CEA 210/2N D120
KL04AHC KIT GIR CEA 210/3N D128,5
KL04AHD KIT GIR CEA 210/4N D139
KL04AHE KIT GIR CEA 210/5N D150
KL04AHF KIT GIR CEA 370/1N D115
KL04AHG KIT GIR CEA 370/2N D126
KL04AHH KIT GIR CEA 370/3N D134,5
KL04AHK KIT GIR CEA 370/5N D148
KL04AK0 KIT GIR FH80-FC100 £ 160751260
KL04AK1 KIT GIR FH80-FC100 £ 160751280
KL04AK2 KIT GIR FH80-FC100 £ 160751290
KL04AK3 KIT GIR FH80-200 160751300
KL04AK4 KIT GIR FC100-250 160751310
KL04AK5 KIT GIR FH80-FC100 £ 160751330
KL04AK6 KIT GIR FH80-FC100 £ 160751250
KL04AK7 KIT GIR FH80-160 160751270
KL04AK8 KIT GIR SH-FH-FC £ 150784130
KL04AK9 KIT GIR SH-FH-FC £ 150784080
KL04AL0 KIT GIR SH80 D215 160702220
KL04AL1 KIT GIR SH80 D226 160702240
KL04AL5 KIT GIR SH/FH£D135 150784130
KL04AL6 KIT GIR DOMOGRI-DXG
KL04AL7 KIT IMP NSC32-125 D113 A316
KL04AL8 KIT IMP NSC32-125 D123 A316
KL04ALA KIT GIR FH65-FC80 £ 160751550
KL04ALB KIT GIR FH65-FC80 £ 160751560
KL04ALC KIT GIR FH80-250 160751320
KL04ALD KIT GIR FH80-FC100 £ 160751340
KL04ALE KIT GIR FH65-FC80 £ 160751630
KL04ALF KIT GIR SH65 D187 160701860
KL04ALG KIT GIR SH65 D222 160701880
KL04ALH KIT GIR SH65 D240 160701901
KL04ALK KIT GIR SH65 D255 160702210
KL04ALL KIT GIR SH80 D169 160703120
KL04ALM KIT GIR SH80 D177 160703140
KL04ALN KIT GIR SH80 D186 160703160
KL04ALP KIT GIR SH80 D198 160703180
KL04ALQ KIT GIR SH80 D220 160703200
KL04ALR KIT GIR SH80 D237 160701950
KL04ALS KIT GIR SH80 D252 160701960
KL04ALT KIT GIR SH80 D270 160701970
KL04ALU KIT GIR SH65 D240 160701900
KL04AM3 KIT IMP NSC40-250 D210 A316
KL04AM5 KIT IMP NSC40-250 D243 A316
KL04AM6 KIT IMP NSC40-250 D257,5 A316
KL04AM8 KIT IMP NSC50-125 D130 A316
KL04AMK KIT IMP NSC32-200 D205 A316
KL04AMN KIT IMP NSC32-250 D239 A316
KL04AMP KIT IMP NSC32-250 D259 A316
KL04AMQ KIT IMP NSC40-125 D105 A316
KL04AMW KIT IMP NSC40-160 D154 A316
KL04AMX KIT IMP NSC40-160 D165 A316
KL04AMZ KIT IMP NSC40-200 D179 A316
KL04AN1 KIT IMP NSC65-200 D220 GG25
KL04AN2 KIT IMP NSC65-200 D199 GJL20
KL04AN6 KIT IMP NSC65-250 D258 GJL20
KL04ANG KIT IMP NSC50-200 D179 A316
KL04ANH KIT IMP NSC50-200 D197 A316
KL04ANK KIT IMP NSC50-200 D209 A316
KL04ANN KIT IMP NSC50-250 D232 A316
KL04ANW KIT IMP NSC65-160 D175 GG25
KL04APD KIT IMP NSC80-160 D158 GJL20
KL04APF KIT IMP NSC80-200 D219 GJL20
KL04APG KIT IMP NSC80-200 D208 GJL20
KL04APH KIT IMP NSC80-200 D195 GG25
KL04APK KIT IMP NSC80-200 D181 GG25
KL04APL KIT IMP NSC80-250 D259 GG25
KL04AQ3 KIT IMP ESH32-160 D141 A316
KL04AQ4 KIT IMP ESH32-160 D154 A316
KL04AQ6 KIT IMP ESH32-200 D195 A316
KL04AQ7 KIT IMP ESH32-250 D203 A316
KL04ARB KIT IMP ESH40-125 D125 A316
KL04ARF KIT IMP ESH50-125 D131 A316
KL04ARH KIT IMP ESH65-160 D140 A316
KL04ARN KIT IMP ESH65-160 D176 A316
