Торцевые уплотнения к химическим насоса Х, АХ, ХМ
Описание Торцевые уплотнения к химическим насоса Х, АХ, ХМ

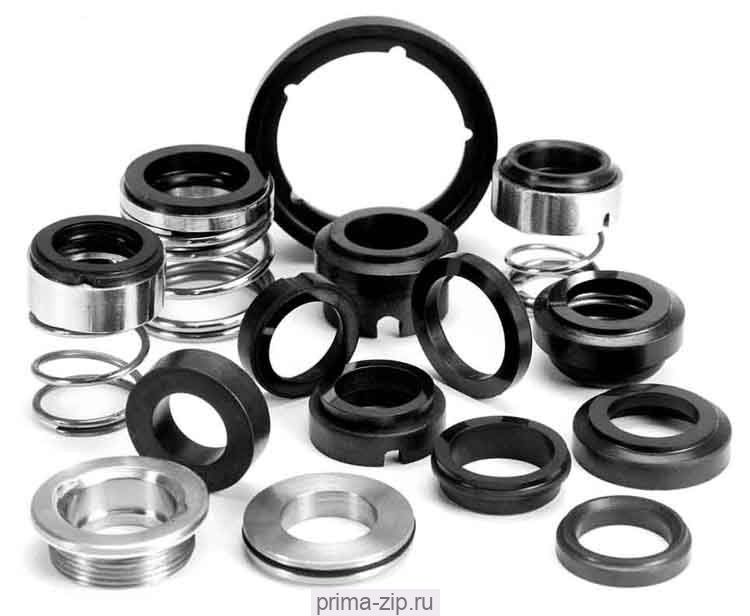

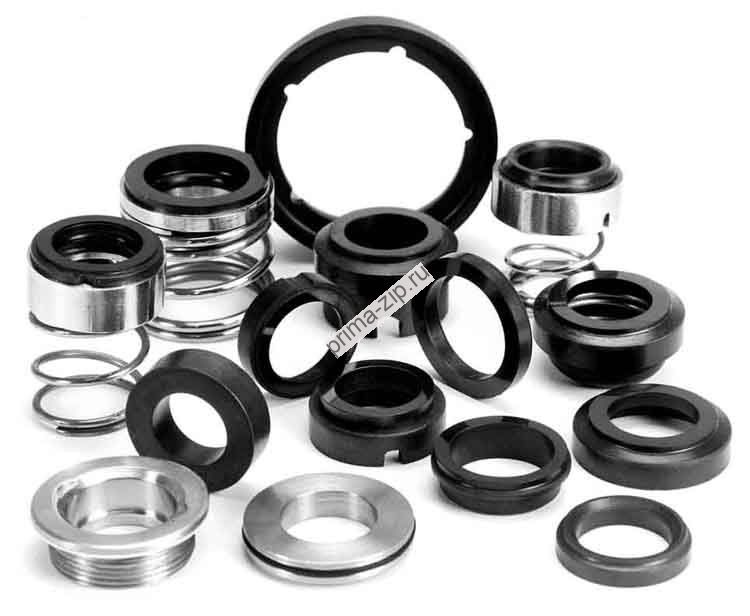

Торцовые уплотнения для химических насосов
| Марка торцового уплотнения | Марка раннего торцового уплотнения | Марка насоса | Техническая характеристика | Диаметр уплотняемого вала,мм | Масса уплотнения, кг |
| УТ1Ф.033 | 113.1.033 | ХМ2/25 1ХМ-2 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 33 | 0,2 |
| УТ1Ф.040 | 113.1.040 | Х8/18 Х20/18 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 40 | 0,32 |
| УТ1Ф.048 | 113.1.048 | 3Х-9 3Х-6 4Х-12 6Х-9 Х45/31 Х45/54 Х90/33 Х160/29 Х50-32-125 Х65-50-125 Х80-50-160 Х80-50-200 Х100-80-160 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 48 | 0,38 |
| УТ1Ф.055 | 113.1.055 | АХ100-65-400 АХ125-100-400 АХ125-100-315 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 55 | 0,42 |
| УТ1Ф.040В | 113.1.040В | К45/30 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 25 | 0,32 |
| УТ2Ф.033 | 153/153.1.033 | ХМ2/25 1ХМ-2 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 33 | 0,32 |
| УТ2Ф.040 | 153/ 153.1.040 | 1.5Х-4 ХМ8/40 2Х-4 Х8/30 2АХ-4 Х20/53 2ХО-4 АХ8/30 1.5АХ-4 АХ20/31 2АХ-6 АХ8/18 2ХО-6 Х45/54 1.25ХО-2 Х90/33 2ХМ-6 АХ50-32-200 2Х-6 АХ65-400-200 1.5ХО-4 НЦ10/50 1.5ХО-5 3Х-9 3ХО-9 3Х-6 4Х-12 1.25Х-2 | Нефть, нефтепродукты, нефтехимические жидкости Давление 2,5 МПа Температура от -15 до + 200 0С | 40 | 0,35 |
| УТ2Ф.048 | 153/ 153.1.048 | 3Х-6 ХО45/140 4Х-12 ХО45/90 4Х-18 ХО90/85 1,5Х-4 ХО90/49 2Х-4 ХО90/33 3Ц-4А-2 АХ45/21 Х45/54 АХ90/19 Х90/19 Х45/31 Х90/33 Х8/60 ХО45/54 Х8/90 ТХН8/40 Х80-50-200 Х100-80-160 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 48 | 0,53 |
| УТ2Ф.055 | 153/ 153.1.055 | АХ100-65-400 АХ125-100-400 АХ125-100-315 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 55 | 0,63 |
| УТ2Ф.060 | 153/ 153.1.060 | 3Х-4 Х280/42 4Х-9 Х160/29 4Х-6 Х90/85 4Х-4 Х45/40 5Х-12 Х45/90 6Х-9 Х90/49 8Х-12 Х90/85 3Х-3Х2 Х90/140 3ХО-3 160/49/2 3ХО-4 Х280/29 4ХО-9 Х45/240 4ХО-6 ХО45/140 6ХО-9 ХО45/90 8ХО-12 ХО90/49 4АХ-3 ХО90/85 4АХ-5 ХО160/29 5АХ-5 ХО280/29 5АХ-6 А Х45/54 6АХ-9 АХ45/31 АХ90/49 АХ90/33 АХ160/29 ТХ90/160 ТХ90/49 Х-80-50-250 Х100-65-200 Х100-65-250 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 60 | 0,87 |
| УТ2Ф.070 | 153/ 153.1.070 | Х150-125-315 Х100-65-315 Х150-125-400 Х200-150-315 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 70 | 0,98 |
| УТ1Р115А | 2Б115А | Насосы ОХР | растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от 0 до + 90 0С. Объемная концентрация твердых частиц, не более 0,1%. | 95 | 2,98 |
| 2В40С | 2ХО-4 2АХ-4 3ХО-9 3ХО-12 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 40 | 0,38 | |
| 2В40Б | 2ХО-4 2АХ-4 3ХО-9 3ХО-12 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 90 0С. Объемная концентрация твердых частиц, не более 0,1%. | 43,5 | 0,18 | |
| 2В50В | нет | Д320-50 ЦН-225К | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 50 | 0,42 |
| УТ1Ф.060 | 2В60 | 4Х-4 6Х-6 6Х-9 6Х-12 3Х-4 4Х-9 4Х-6 5Х-12 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 60 | 0,48 |
| 2В60А | 7КХ-130 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 60 | 1,32 | |
| 2В60В | 3ХХХ-4 4Х-4 4Х-6 4Х-9 5Х-12 6Х-9 8Х-12 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 60 | 2,23 | |
| 2В70 | 8НДВ-Х | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 70 | 1,04 | |
| УТ1Ф.085 | 2В85 | 6АХ-6 8Х-9 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 85 | 1,28 |
| 2В95 | 6ХМС7х4 6КМС7х5 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 95 | 3,3 | |
| 2В105 | 8Х-6 10Х-9 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 105 | 4,7 | |
| 2ГБ14КВ | 2,5/18П | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 14 | 0,2 | |
| 2Г40А | 2АЦС-3х2, 2АЦС-Зх3 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 40 | 0,38 | |
| 2Г40Ж | 1,5Х 2Х(0) 1,5АХ 2АХ 3Х(0) | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 40 | 0,9 | |
| 2Г40В | 4Х-12 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 40 | 0,4 | |
| 2Г50В | 3Х-6Т | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 50 | 1,85 | |
| 2Г60 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 60 | 0,91 | ||
| 2Г70 | 8Х-12Т | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 70 | 2,7 | |
| УТ2Ф.085 | 2Г85 | 8Х-9Т | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 85 | 3,9 |
| УТ2Ф.085А | 2Г85А | 8АХ-6Х | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 85 | 2,09 |
| 2ГА85 | ДХ650-80 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 85 | 4,7 | |
| УТ2Ф.095 | 2Г95 | 6ХМС-7х4, 6ХМС-7х5 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 95 | 4,89 |
| 2Г105 | 10Х-9Т 8Х-6Т | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 105 | 5 | |
| 2Г130 | ХБ500/260 8ХМС8х4 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 130 | 19,5 | |
| 2ГА130 | КСВ 1500-120 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 130 | 6 | |
| 2ГА130А | ХМС 650-390 ХЦН650-370 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 130 | 6 | |
| УТ1Д.050 | 2Д40 | 2,5 ЦС-5х2 2,5 ЦСН-5х2 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,8 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 40 | 0,4 |
| 2Д40А | 2Х-6 3Х-9 4Х-12 5Х-18 Х45/31-К | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 1,5 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 50 | 0,54 | |
| 2Д40Б | 3ЦС-6х2М 3ЦСН-6х2М 2,5 ЦС-5М 2,5 ЦСМ-5М | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 1,5 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 40 | 0,5 | |
| УТ1Р.036 | 2А36 | 2.5ВС-3А | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,3 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 36 | 0,58 |
| УТ1С.040 | 3А40А | 2ХМ-6 2ХП6 2Х-6 Х20/31-П | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,3 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 40 | 0,39 |
| 3А40В | ЦН-245 ЦН-248 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,3 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых | 40 | 0,4 | |
| 3А40Г | 1Х-2 2Х-6Р | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,3 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых | 40 | 0,4 | |
| УТ1С.050 | 3А50 3Б50 | 3Х-9 3Х-6 4Х-12 6Х-9 Х45/31 Х45/54 Х90/33 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,3 Мпа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 50 | 0,73 |
| 3А60 | 4Х-6,4Х-4 5Х-12 6Х-9 8Х-12 Х90/85 Х90/140 Х160/129 Х160/49/2 Х280/29 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,3 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых | 60 | 0,82 | |
| 2Е30А | СВН-80А | светлые нефтепродукты, пресная и морская вода. Давление 0,3 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 30 | 0,16 | |
| УТ1Р.040 | 2Е40А | СЦЛ-20-24 ЦВ4/85 ЦВ5/140 ЦВ5/105 ЦВ6,3/160 | растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,3 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 40 | 0,18 |
| УТ1Р.105 | 2Е105 2Е105А | ОХР-30х2 ОХР-35х2 ОХР-35 ХТ80/10/8К ЦНА300 ЦНА800 | Кислоты неорганические и органические, растворители, щелочи, светлые нефтепродукты, пресная и морская вода. Давление 0,3 МПа. Температура от -40 до + 100 0С. Объемная концентрация твердых частиц, не более 0,1%. | 105 | 0,95 |
| УТ1Д.070 | Нет | Компрессор S3-900 | Давление 1,5 МПа. Температура от 0 до + 80 0С. Частота вращения до 3600 об/мин | 70 | 1,6 |
Торцевые уплотнения к химическим насоса Х, АХ, ХМ
