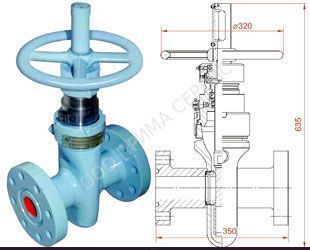

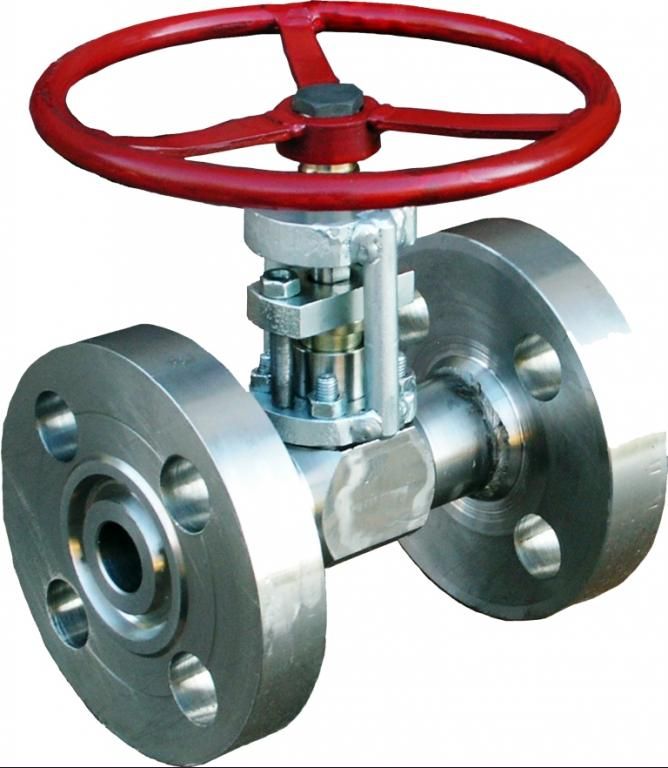

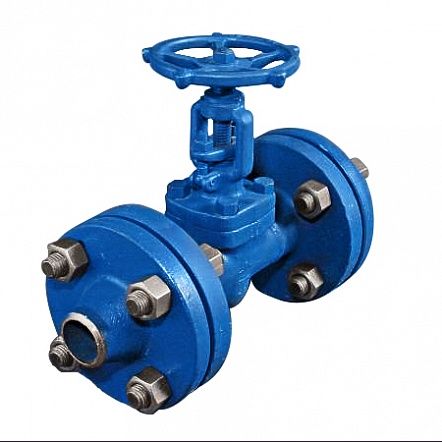

Задвижка клиновая DN25, PN 1,6 Мпа , ЗКС.Ф 25.16 (30лс41нж), 18ХГТ

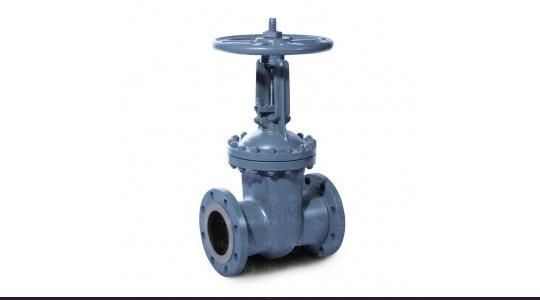

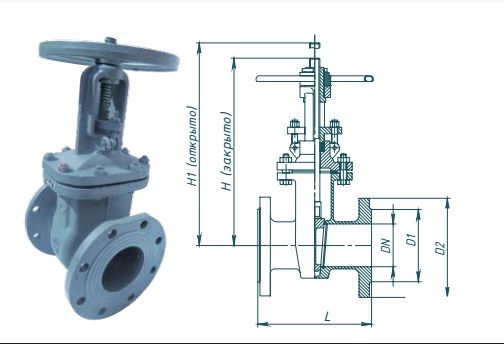

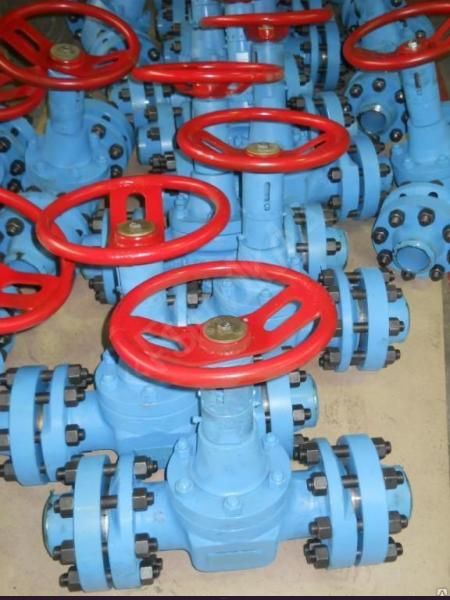

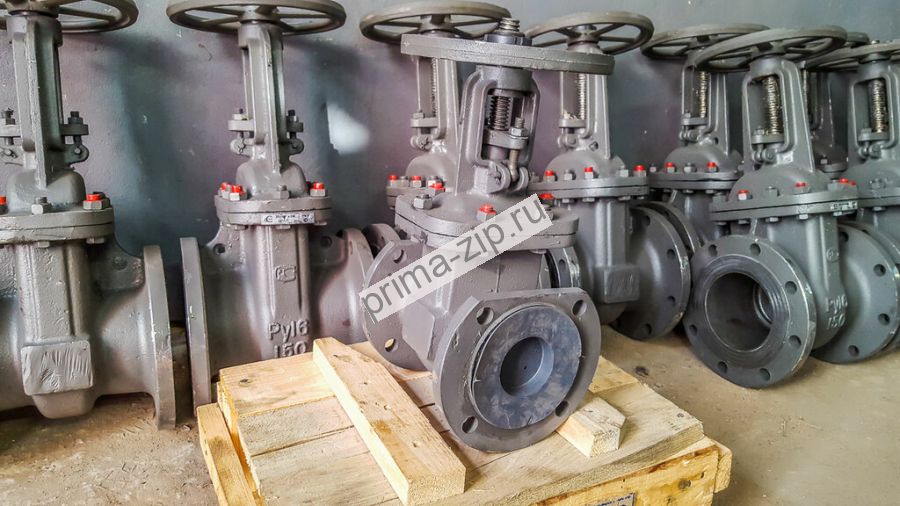

 Задвижки клиновые стальные ЗКC

 Задвижки ЗКС — полнопроходные, с выдвижным шпинделем предназначены для установки в качестве запирающих устройств на промышленных трубопроводах, технологических линиях нефтеперерабатывающих, химических, нефтехимических, газовых, лакокрасочных и других производств, транспортирующих жидкие, газообразные рабочие среды.

Отличительные особенности:

• Детали запорного узла задвижек выполнены из нержавеющих сталей с повышенной износостойкостью:
  • 30X13 — шпиндель;
  • 30X13 — клин;
  • 20X13 — втулка.
• Корпус задвижки кованый, выполняется:
  • из легированной стали 18ХГТ для перекрытия неагрессивных сред (вода, пар, природный газ, воздух, азот, инертные газы, мазут, масла, масляные дистиляты, дизельное топливо, соляровое масло, нефть и нефтепродукты);
  • из хладостойкой стали 09Г2С;
  • из нержавеющей стали 12Х18Н10Т для перекрытия пищевых и агрессивных сред (пар, природный газ, вода питьевая, жидкие пищепродукты, спирт, кислоты, щелочи, сухой и газообразный хлор, фосфор и его неорганические соединения).

Материал деталей из аустенитных сталей проверяется на стойкость против межкристаллитной коррозии по ГОСТ 6032-75.

Технические характеристики:

• Климатическое исполнение: УХЛ1 ГОСТ15150-69;
• Условное давление: 1,6 (16); 4 (40); 6,3 (63); 10 (100); 16 (160) МПа (кгс/см2);
• Температура рабочей среды: до +450 °С;
• Температура окружающей среды: −60 — +40 °С;
• Управление: ручное;
• Герметичность затвора задвижек: класс А ГОСТ 9544-2005;
• Средняя наработка на отказ: 1000 циклов;
• Полный средний ресурс не менее: 1500 циклов;
• Средний срок службы не менее: 12 лет;
• Гарантия (со дня ввода в эксплуатацию): 12 месяцев;
• Изготовление и поставка: ТУ 3741-094-07538145-99.

Задвижки изготавливаются в 3-х исполнениях:

• Муфтовое с конической дюймовой резьбой внутренней.
• Фланцевое в комплекте с ответными фланцами (задвижка −1 шт, фланец ответный — 2 шт, прокладка — 2 шт, гайка −16 шт, шпилька — 8 шт).
• Под приварку «в раструб».
