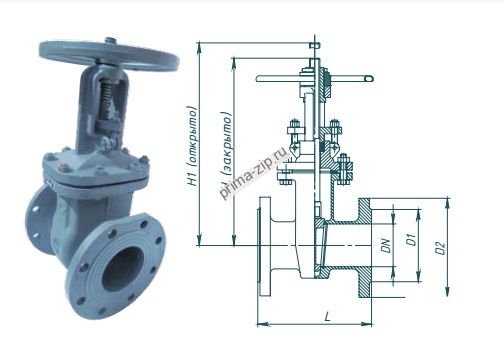

Задвижка кованая стальная фланцевая 30лс41нж Ду15 Ру16
Описание Задвижка кованая стальная фланцевая 30лс41нж Ду15 Ру16
Хладостойкие задвижки 30лс41нж ХЛ1 с присоединительными размерами исполнение 2, 3, 4 ,5 по ГОСТ 12815-80. Для природного газа изготавливаются задвижки 30лс41нж1, с классом герметичности "А".
- Давление номинальное PN, МПа (кг/кв.см) 1,6 (16)
- Рабочая среда: Вода, пар нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой
- Температура окружающей среды, °С от -60 до +40
- Температура рабочей среды, °С от -60 до +450
- Класс герметичности затвора "А" по ГОСТ 9544-2005
- Присоединение к трубопроводу фланцевое Присоединительные размеры и размеры уплотнительных поверхностей корпуса исп.1 ГОСТ 12815-80
- Направление подачи среды с любой стороны магистральных фланцев
- Установочное положение на трубопроводе любое (кроме маховиком вниз)
Материал основных деталей:
- Корпус: сталь 20ГЛ
- Крышка: сталь 20ГЛ
- Клин (диски): сталь 20ГЛ
- Шпиндель: сталь 14Х17Н2
- Гайка шпинделя: сталь 40Х
- Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87
- Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87
- Болт откидной: сталь 40Х
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: АГИ, ТРГ
- Маховик: сталь 20ГЛ
- Наплавка на кольце в корпусе: 07Х25Н13
- Наплавка на клине: 13Х25Т
Задвижка кованая стальная фланцевая 30лс41нж Ду15 Ру16 ст.09Г2С фланцевое исп.1, t=-40...+450 С, класс А, клим. исп.ХЛ1, с КОФ исп.1 ст.09Г2С по ГОСТ 12821-80
