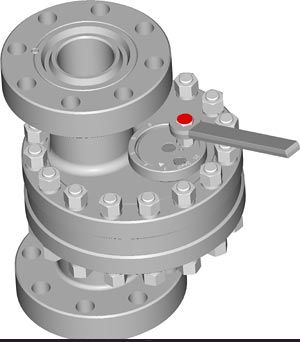

Задвижка дисковая штуцерная ЗДШ65-350М

120 640 руб.

Подробнее

Уточняйте наличие

ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

Как получить товар:

Предназначены для ступенчатого регулирования расхода жидкости (газообразные и жидкие среды – вода техническая, нефть с объемным содержанием СО2 и H2S до 6% с температурой рабочей среды не более 120 °С), устанавливаются на трубопроводах высокого давления и на устьевой арматуре взамен штуцерных камер.

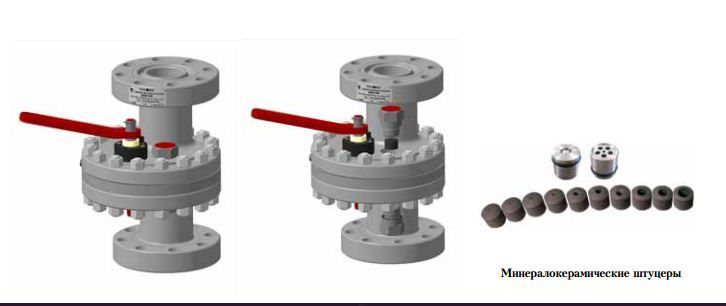

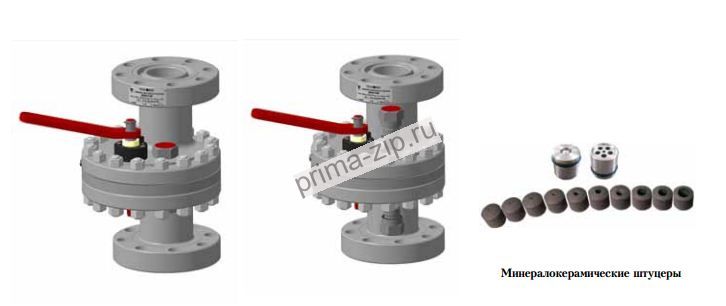

В комплекте с задвижкой прилагаются быстросменные минералокерамические штуцера с дроссельными отверстиями 2; 3; 4; 5; 6; 7; 8; 10; 12 мм, либо иной диаметр по заказу.

Температура эксплуатации задвижек:от — 60 °С до +45 °С.
Материал запорных элементов (седел и шибера): сталь 40Х13 по ГОСТ 5632-72.
Материал корпуса: сталь 40Х по ГОСТ 4543-71.
Климатическое исполнение задвижек: УХЛ 1 по ГОСТ 15150.
Присоединительные размеры задвижки ЗД: выполнены по РД 26-16-40-89 или по ГОСТ 28919-91 (аналогично ЗМС, ЗПМ, ЗМ, или любые другие по заказу).
Управление: для перевода в положения «открыто», «закрыто» — 2,5 оборота шпинделя.
Установочное положение задвижки на трубопроводе: любое.
Герметичность затвора по ГОСТ 9544-93: по классу А

Характеристика	ЗД 50-140М	ЗД 65-140М	ЗД 65-210М	ЗД 65-350М	ЗД 80-210М	ЗД 100-210М
Максимальное рабочее давление, МПа(кг/см2)/ psi	14 (140) /2000	14 (140) /2000	21 (210) /3000	35 (350) /5000	21 (210) /3000	21 (210) /3000
Рабочая среда	вода техническая, нефть, газ, слабые растворы щелочей и кислот
Условный проход, мм (дюйм)	50 (2 1/16)	65 (2 9/16)	65 (2 9/16)	65 (2 9/16)	80 (3 1/8)	100 (4 1/16)
Температура окружающей среды, °С	-60...+45
Температура рабочей среды, °С	не более 120
Герметичность затвора, класс, ГОСТ9544-93	А
Рабочее положение	открыто
Направление подачи рабочей среды	Любое
Положение на трубопроводе	Любое
Габаритные размеры, мм
Высота	252	252	252	252	335	400
Длина	350	350	350	350	450	511
Длина ручки	230	230	230	230	305	380
Масса, кг	52	52	52	52	104	190
Присоединение к трубопроводу	фланцевое
Показатели надежности
Полный срок службы, лет, не менее	15
Полный средний ресурс, циклов, не менее	1800
Наработка на отказ, циклов, не менее	600
