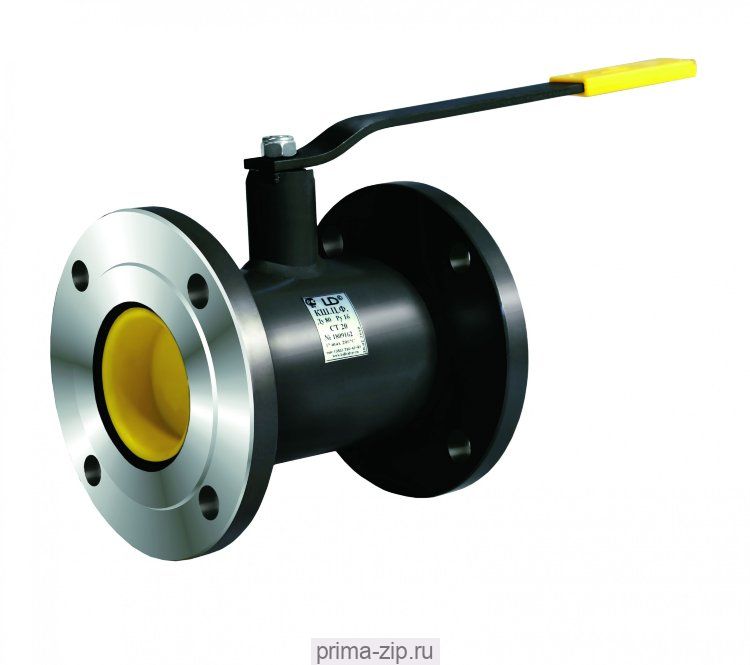

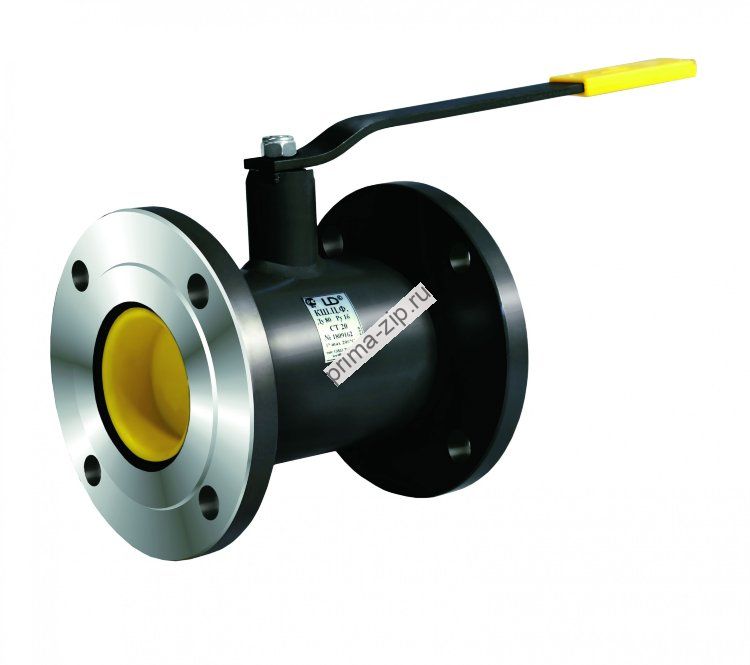

Кран шаровой КШ 80.16.3130 80х16 с ответными фланцами и крепежом
Описание Кран шаровой КШ 80.16.3130 80х16 с ответными фланцами и крепежом
Краны шаровые КШ 10.16.3110, КШ 15.16.3130, КШ 20.16.3130, КШ 25.16.3130, КШ 32.16.3130, КШ 40.16.3130,
КШ 50.16.3130, КШ 65.16.3130, КШ 80.16.3130, КШ 100.16.3130, КШ 150.16.3130 предназначены для установки
на трубопроводах в качестве запорных устройств.
Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80.
Управление – ручное, рукояткой.
Рабочая среда – вода, пар, нефть и нефтепродукты, природный газ, пары и жидкая фаза сжиженных углеводородов, прочие агрессивные и неагрессивные жидкие среды.
Температура рабочей среды – от -60°С до +190°С.
Герметичность затвора – класс "А" по ГОСТ 9544-2005.
Коэффициент гидравлического сопротивления – не более 0,5.
Направление подачи рабочей среды – любое.
Установочное положение на трубопроводе – любое.
Материалы основных деталей:
корпус – сталь 09Г2С, пробка (шар) – стали 20Х13, 12Х18Н10Т, уплотнение – фторопласт Ф-4, Ф-4 К20.
Климатическое исполнение – ХЛ1 по ГОСТ 15150-69.
Средний срок службы – 10 лет.
Полный средний ресурс – не менее 8000 циклов.
Наработка на отказ – не менее 4000 циклов.
Гарантийный срок – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня отгрузки изготовителем.
Изготовление и поставка по ТУ 3712-005-55377430-01, ТУ 3742-016-55377430-10.
Габаритные и присоединительные размеры
КШ 10...150.16.3130
Обозначение | Размеры, мм | Рис. | Масса, кг |
||||
DN | L | L1 | H | h | |||
КШ 10.16.3130 | 10 | 85 | 160 | 113 | 68 | 1 | 1,6 |
КШ 15.16.3130 | 15 | 116 | 1,9 | ||||
КШ 20.16.3130 | 20 | 96 | 124 | 71 | 2,75 | ||
КШ 25.16.3130 | 25 | 90 | 130 | 73 | 3,15 | ||
КШ 32.16.3130 | 32 | 104 | 144 | 76 | 4,6 | ||
КШ 40.16.3130 | 40 | 139 | 159 | 86 | 6,2 | ||
КШ 50.16.3130 | 50 | 120 | 173 | 93 | 8,3 | ||
КШ 65.16.3130 | 65 | 132 | 191 | 98 | 9 | ||
КШ 80.16.3130 | 80 | 192 | 243 | 235 | 137 | 2 | 19 |
КШ 100.16.3130 НП | 100/80 | 194 | 245 | 23,5 | |||
КШ 100.16.3130 | 100 | 350 | – | 380 | 234 | 3 | 33 |
КШ 150.16.3130 | 150 | 455 | 530 | 392 | 4 | 48 |
