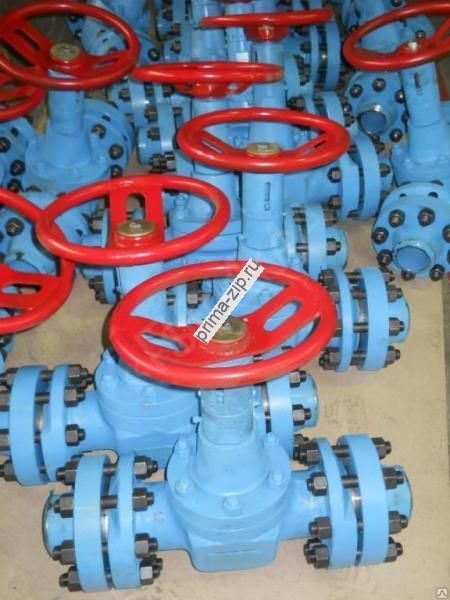

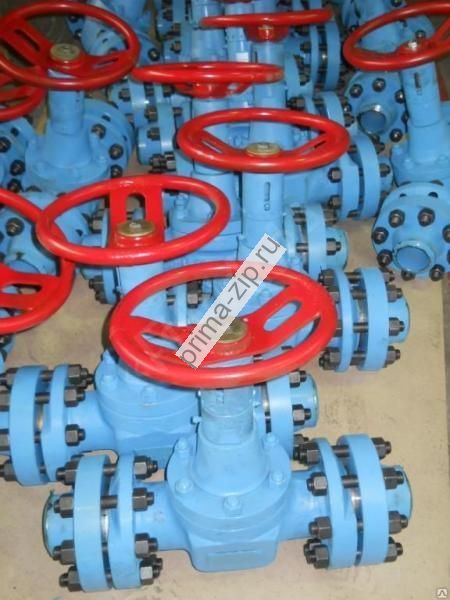

Задвижка шиберная ЗМС 65х21 ХЛ1 с КОФ
Описание Задвижка шиберная ЗМС 65х21 ХЛ1 с КОФ
![](https://st.storeland.ru/11/2927/197/zadvizhka-eskiz-razmery-743x1024.png)
ЗМС 65-210 Задвижка стальная
Ру: | 21,0 (210) |
---|---|
Функция: | Запорная |
Корпус: | Сталь |
Материал корпуса: | 35 |
Климат: | ХЛ (-60…+40С), У1 (-45…+40С) |
Температура среды: | от -60 до +120С |
Способ управления: | Ручной (маховик) |
Рабочая среда: | Нефть, природный газ, вода с содержанием механических примесей по объему до 25 мг/л. |
Тип присоединения: | Фланцевое |
Технические данные:
Размеры фланцев выполненых по РД 26-16-40-89
Шифр задвижек |
ЗМС-65х21 |
Условный проход, мм |
65 |
Рабочее давление, МПа |
21 |
Присоединительные размеры фланцев,мм |
|
-наружный диаметр |
195 |
-средний диаметр канавки под прокладку |
90 |
-диаметр делительной окружности центров отверстий под шпильки |
160 |
-количество/диаметр отверстий под шпильки |
8/22 |
Управление задвижкой |
Ручное |
Габаритные размеры, мм |
|
- длина |
350 |
- ширина |
|
- высота |
570 |
Масса, кг |
48,5 |
Задвижки ЗМС65-140, ЗМС65-210 - параллельные, полнопроходные с однопластинчатым шибером и выдвижным шпинделем. Предназначены для установки в качестве запирающих устройств на устьевом оборудовании и на трубопроводах, транспортирующих газ, нефть, воду с температурой рабочей среды до +120С.
Задвижки ЗМС 65х210 (ЗМС 18001-065) — используются в случае, когда требуется перекрытие проходных каналов оборудования устья фонтанных, нефтяных, газовых и нагревательных скважин.
Детали запорного узла задвижек ЗМС65-140, ЗМС65-210 выполняются из сталей с повышенной износостойкостью.
- Эксплуатация в условиях макроклиматических районов в соответствие с ГОСТ 15150-69.
- Вид климатического исполнения У1 (t от -45 до +45 С), УХЛ1 (t от - 60до + 45 С), ХЛ1 (t от - 60до + 45 С).
- Герметичность затвора по ГОСТу 9544-2005, ГОСТ Р 54808-2011.
- Задвижка стальная шиберная с не выдвижным шпинделем ЗМС 18001-065 ТУ 3665-052-69341306-2012, ГОСТ 51365-2009, ГОСТ 12.2.132-93
- Сертификат соответствия № С-RU.АГ39.В.00121 от 01.11.2012г.
- Задвижка соответствует требованиям Технического регламента «О безопасности машин и оборудования» (Постановление Правительства РФ от 15.09.20009г. № 753).
Показатели назначения ЗМС 65х210
- Рабочая среда:Нефть, газ, газоконденсат с содержанием механических примесей до 25 мг/л, пластовой воды до 80% по объему и с содержанием вредных примесей для исполнений СО2 и Н2S до 0,003%
- Температура рабочей среды: до +120
- Условия эксплуатации: ХЛ1
- Минимальная температура окружающего воздуха: - 60
Материальное исполнение ЗМС 65х210
- Корпус: cталь ХМ25Л ТУ4112-017-00218147-99
- Крышка: cталь 40Х ГОСТ 4543-71
- Шибер: cталь 20Х13 ГОСТ 5632-72
- Шпиндель: cталь 20Х13 ГОСТ 5632-72
- Седло: cталь 20Х13 ГОСТ 5632-72 с кольцом из фторопласта
- Уплотнение сальника: фторопластовые кольца
