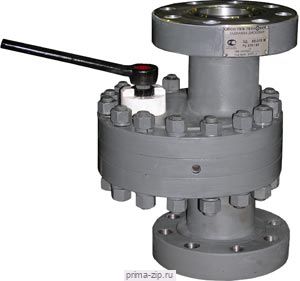

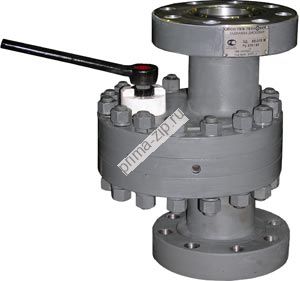

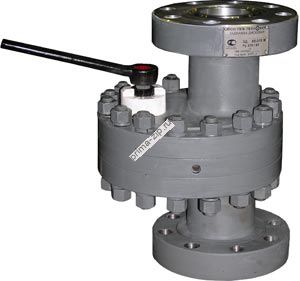

Задвижка шиберная фланцевая ЗД 80х210М
Описание Задвижка шиберная фланцевая ЗД 80х210М
Уникальная особенность конструкции задвижки позволила получить ряд преимуществ по сравнению с задвижками «классической» конструкции:
- «открытие-закрытие» задвижки осуществляется рукояткой
- свободные внутренние объемы минимальны (так как шибер вращается вокруг своей оси), что позволяет исключить замерзание рабочей среды в полостях при низких температурах
Присоединительные размеры фланцев задвижек
|
Обозначение |
Dn, мм |
Pn, МПа |
L, мм |
D, мм |
D1, мм |
D2, мм |
n, шт. |
d, мм |
H, мм |
h, мм |
Исполнение |
|
ЗД 80x21 |
80 |
21 (210) |
435 |
242 |
190 |
123,8 |
8 |
25 |
334,5 |
46 |
ГОСТ 28919 |
1 -Полукорпус; 2 - Полукорпус; 3 - Шибер (диск); 4 - Промежуточное кольцо; 5 - Седло;7 - Шильдик; 9 - Пружина; 12 - Штуцер сброса давления; 13 - Нагнетатель смазки;14 - Масленка; 17 -
Уплотнительная втулка; 18 - Зубчатый сектор; 20 - Вал-шестерня;21 - Указатель «Открыто»-«Закрыто»; 24 - Ось; 29 - Рукоятка управления.
Технические характеристики:
|
Рабочая среда |
Вода техническая, вода, газ, нефть, нефтяная эмульсия, газоконденсат, газообразная среда с содержанием механических примесей до 25 мг/л с объемным содержанием СО2 и Н2S до 0,003% и до 98% воды по объему. Коррозионная: нефтяная эмульсия с содержанием механических примесей до 25 мг/л и воды до 98% по объему Для К1 – СО2 до 6% по объему, Для К2 – СО2 и H2S до 6% по объему каждого, Для К3 – СО2 и H2S до 25% по объему каждого |
|
Температура окружающей среды, °С |
-60…+45 |
|
Температура рабочей среды, °С |
не более +120 |
|
Герметичность затвора, класс, ГОСТ 9544-93 |
А |
|
Уровень тех. требований (УТТ) |
УТТ1, УТТ2, УТТ3, УТТ4 |
|
Класс материала осн. деталей |
АА, ВВ, СС,DD, EE, FF. |
|
Рабочее положение задвижки |
Открыто, закрыто |
|
Направление подачи рабочей среды |
любое |
|
Присоединение к трубопроводу |
Фланцевое |
|
Уровень технических требований к рабочим характеристикам |
УТР1, УТР2 |
|
Показатели надежности, не менее: |
|
|
полный срок службы, |
15 лет |
|
полный средний ресурс |
3000 циклов |
|
наработка на отказ |
1200 циклов |
|
средний срок службы до капитального ремонта |
5 лет
|
Прим.: по согласованию с заказчиком допускается изготовление задвижек строительной длинной по ГОСТ 3706-93.
Варианты исполнения:
|
Обозначение |
Присоединительные размеры |
|||||||||
|
DN(мм) x PN(Мпа) |
L, мм |
H, мм |
D, мм |
D1, мм |
D2, мм |
n, шт |
d, мм |
h, мм |
Исполнение |
|
|
ЗД |
50х35 |
350 |
275 |
215 |
165 |
95,2 |
8 |
25 |
46 |
ГОСТ 28919-91 |
|
65х14 |
270 |
190 |
149 |
101,6 |
23 |
37 |
||||
|
65х14ф* |
195 |
160 |
92 |
22 |
27 |
|||||
|
65х21 |
245 |
190,5 |
107,9 |
28 |
50 |
|||||
|
65х21ф* |
195 |
160 |
90 |
22 |
35 |
|||||
|
65х35 |
245 |
190,5 |
107,9 |
28 |
50 |
|||||
|
65х35ф* |
195 |
160 |
90 |
22 |
40 |
|||||
|
80х4 |
283 |
325 |
- |
18 |
21 |
ГОСТ 12821-80 |
||||
|
80х14 |
435 |
330 |
210 |
168 |
123,8 |
23 |
40 |
ГОСТ 28919-91 |
||
|
80х21 |
340 |
242 |
190,5 |
123,8 |
25 |
46 |
||||
|
80х35 |
470 |
354 |
265 |
203 |
136,5 |
32 |
56 |
|||
|
100х4 |
350 |
358 |
230 |
190 |
- |
22 |
23 |
ГОСТ 12821-80 |
||
|
100х14 |
420 |
385 |
275 |
216 |
149,2 |
25 |
46 |
ГОСТ 28919-91 |
||
|
100х21 |
292 |
235 |
32 |
53 |
||||||
|
100х35 |
394 |
310 |
241 |
161,9 |
36 |
62 |
||||
|
150х21 |
705 |
516 |
325 |
280 |
228 |
12 |
30 |
65 |
||
*фланцевое обозначение соотв. РД 26-16-40-89.
