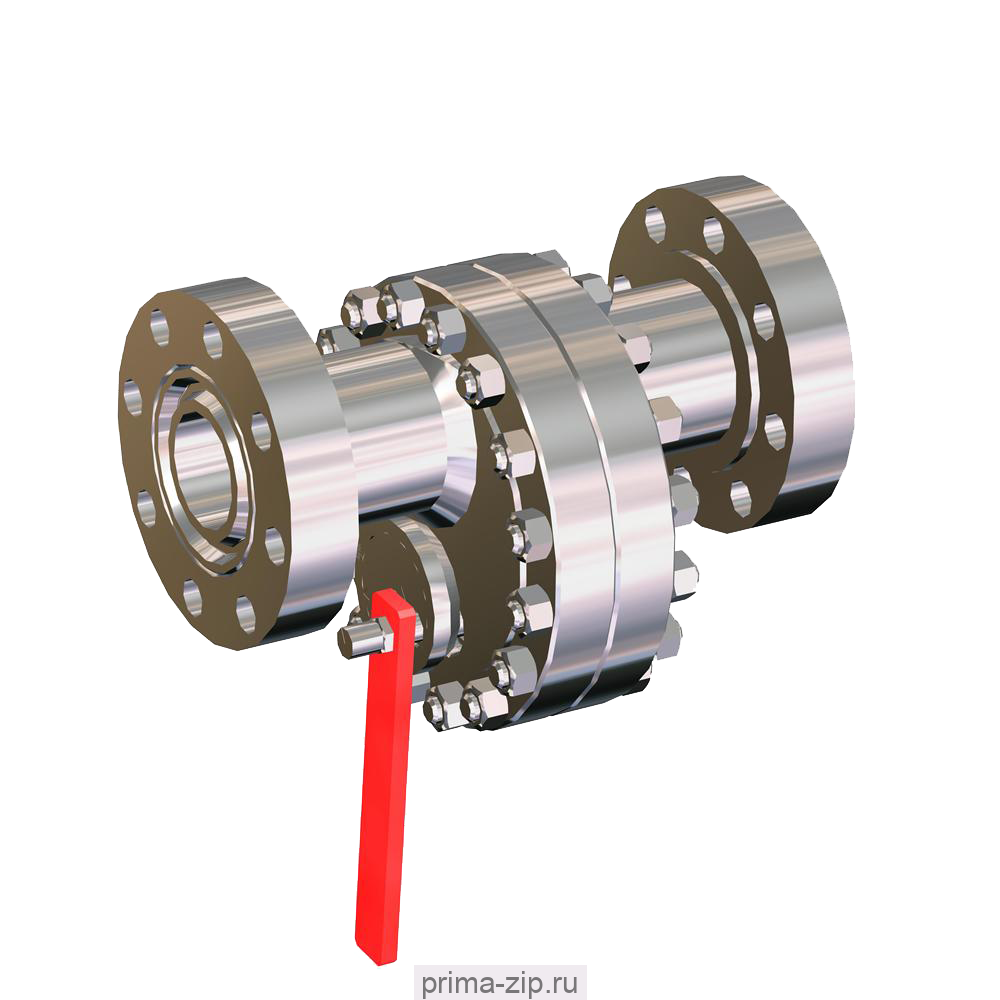

Задвижка дисковая револьверная ЗДШр 65-350

 Задвижка дисковая револьверная ЗДШ65-350 МР, PN 35 МП DN 65 mm,климатическое исполнение "ХЛ" с присоединением фланцев 65х35 по РД26-16-40-89 (65х35ф гост 28919-91), L=350,штуцера (2,3,4,5,6,8,10,12,25 мм)


 Задвижка дисковая револьверная ЗДШР изготовлена на базе задвижки ЗД с аналогичными техническими характеристиками. Предназначена для ступенчатого регулирования расхода жидкости (техническая вода, нефть и т.д.) и газа. Устанавливается на трубопроводах высокого давления взамен штуцерных камер. Контроль положения шибера производится по лимбу с соответствующими надписями.

Рабочая среда - природный газ, вода, пар, нефть, нефтепродукты, жидкие среды, нейтральные к материалам деталей, соприкасающихся со средой.

Климатическое исполнение - У1, XЛ1, УХЛ1 по ГОСТ 15150-69. Задвижка шиберная револьверная предназначена для эксплуа­тации на открытом воздухе в следующих макроклиматических районах с категори­ей размещения 1 по ГОСТ 15150: с умеренным климатом - исполнение У(N); с холодным климатом - исполнение XЛ(F); с умеренным и холодным климатом - исполнение УХЛ(NF).

Класс герметичности: А по ГОСТ 9544-2015

Направление подачи рабочей среды - любое.

Установочное положение задвижек - любое.

Управление задвижкой осуществляется с помощью рукоятки.

Присоединение к трубопроводу - фланцевое по ГОСТ 28919-91 (РД26-16-40-89).

Задвижка имеет указатель для визуального контроля положения диска.

Задвижка предназначена для ступенчатого регулирования расхода жидкости.

Основные размеры
