Вентиль ВПЭМ 5х35ХЛ K1/2-Н М20х1,5-В ТУ ББББ.491112.001
  • Цена сейчас: 2 680 рублей

Условия доставки

Вариант 1: Доставка в пределах Москвы
Стоимость доставки: 500 рублей
Вариант 2: Самовывоз со склада : г.Москва , ул Щербаковская 53.
Стоимость доставки: 0 рублей
Вариант 3: Доставка до ТК "Деловые Линии" и ТК "СДЭК" до терминала бесплатно
Отгрузка по Московской обл. и по РФ .
Стоимость доставки: 0 рублей

Описание Вентиль ВПЭМ 5х35ХЛ K1/2-Н М20х1,5-В ТУ ББББ.491112.001

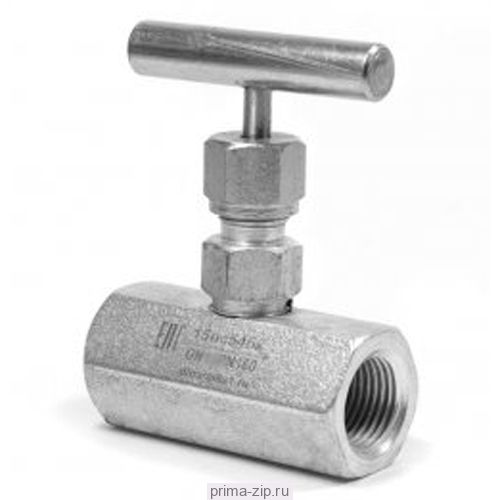

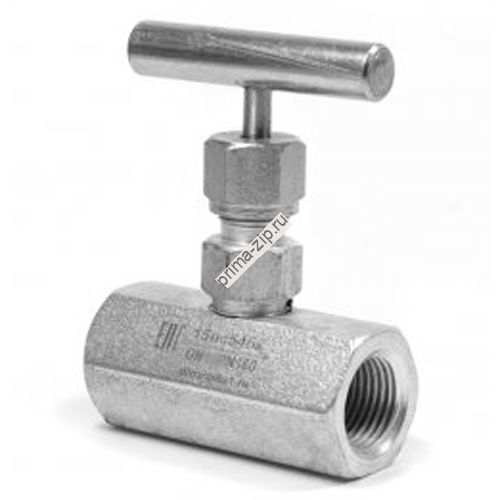

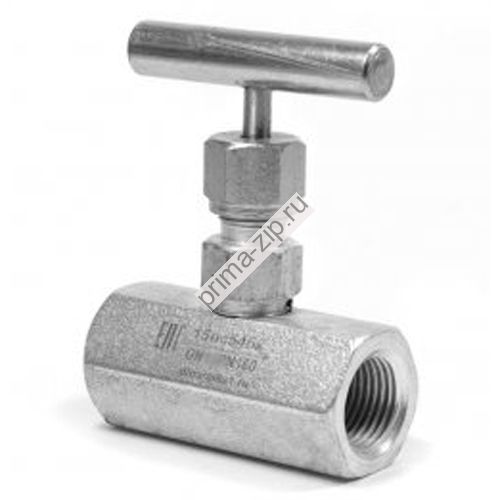

Вентиль стальной прямоточный под манометр ВПЭМ 5х35ХЛ K1/2-Н М20х1,5-В ТУ ББББ.491112.001

  Вентили стальные прямоточные (ВПЭ) предназначены для эксплуатации в качестве запорных устройств на вторичных отводах арматуры и трубопроводов.
Вентили ВПЭМ предназначены для присоединения манометров.
Надежность и герметизация вентилей обеспечены применением эластомерного уплотнения.




Вентили стальные прямоточные с эластомерным уплотнением, служат для установки в качестве запорных устройств на вторичных отводах арматуры и трубопроводах для добычи, транспортировки и переработки нефти, нефтепродуктов, других жидкостей и природного газа для отбора проб и т. д.



Технические характеристики:
Давление номинальное PN 35  МПа
Герметичность затвора По классу «А» ГОСТ Р 54808-2011
Нормальное положение затвора Полностью «открыто» или полностью «закрыто»
Тип привода Ручной

Условия эксплуатации вентилей:
Рабочая среда нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объёму.
Температура рабочей среды до 140 ºС
Климатическое исполнение  по ГОСТ 15150-69 У1 для стали 20 ХЛ1 для стали 40Х, (09Г2С)
Температура окружающей среды  от -40ºС до плюс +60ºС от -60ºС до +60ºС
Направление подачи рабочей среды По стрелке на корпусе
Установочное положение Любое
Присоединение к трубопроводу Резьбовое

Материалы комплектующих:
Материал штока Сталь 20Х13 ( 40Х13)
Материал уплотнительного кольца Полиамид ПА-6
Материал сальникового уплотнения Фторопласт Ф4 + кольцо резиновое  ГОСТ 9833
Материал корпуса Ст20,  40Х (09Г2С) (в зависимости от климатического исполнения) ГОСТ 15150

Присоединительные и габаритные размеры:
Обозначение вентиля L, мм H, мм Присоединительная резьба
На входе вентиля На выходе вентиля
ВПЭМ (ВПЭ) 5х35 М20х1,5-В  80 95 М20х1,5 Внутр.

может быть любая из:

М20х1,5

К1/2 (NPT1/2)

Rc1/2 (BSPT1/2)

R 1/2 (BSPT1/2)

G 1/2 (BSPP1/2)

LP 1/2

ВПЭМ (ВПЭ) 5х35 К1/2 (NPT1/2)-В 80 95 К1/2 (NPT1/2)-Внутр.
ВПЭМ (ВПЭ) 5х35 Rс1/2 (BSPT1/2)-В 80 95 Rc1/2 (BSPT1/2)-Внутр.
ВПЭМ (ВПЭ) 5х35 G 1/2 (BSPP1/2)-В  80 95 G 1/2 (BSPP1/2)-Внутр.
ВПЭМ (ВПЭ) 5х35 LP 1/2-В  80 95 LP 1/2-Внутр.
ВПЭМ (ВПЭ) 5х35 М20х1,5-Н 80 95 М20х1,5-Нар.
ВПЭМ (ВПЭ) 5х35 К1/2 (NPT1/2)-H 80 95 К1/2 (NPT1/2)-Нар.
ВПЭМ (ВПЭ) 5х35 R 1/2 (BSPT1/2)-H 80 95 R 1/2 (BSPT1/2)-Нар.
ВПЭМ (ВПЭ) 5х35 G 1/2 (BSPP1/2)-H 80 95 G 1/2 (BSPP1/2)-Нар.
ВПЭМ (ВПЭ) 5х35 LP1/2 80 95 LP 1/2-Нар.



Условия эксплуатации




Наименование Ру, кгс/см2 Масса, кг
Вентиль ВПЭМ 5х35 ХЛ R1/2-Н М20х1,5-В 350 0.3
Вентиль ВПЭМ 5х35 ХЛ К1/2-В М20х1,5-В 350 0.3
Вентиль ВПЭМ 5х35 ХЛ К1/2-Н М20х1,5-В 350 0.3
Вентиль ВПЭМ 5х35 ХЛ М20х1,5-Н М20х1,5-В 350 0.3
Вентиль ВПЭМ 5х35 ХЛ М20х1,5-В М20х1,5-В 350 0.3
Вентиль стальной прямоточный под манометр ВПЭМ 5х35ХЛ K1/2-Н М20х1,5-В ТУ ББББ.491112.001
