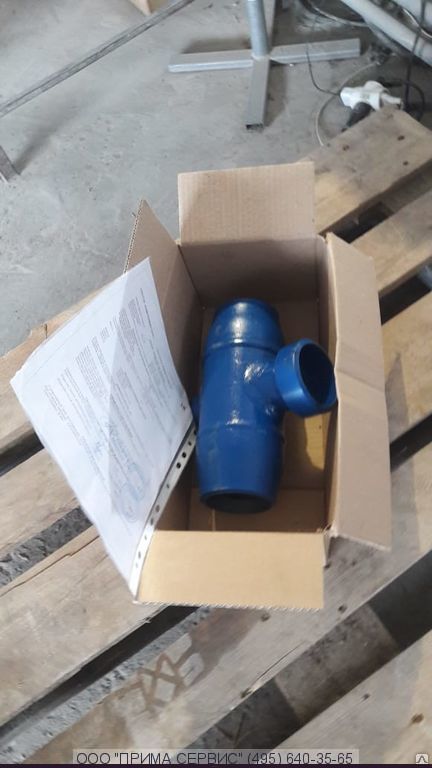

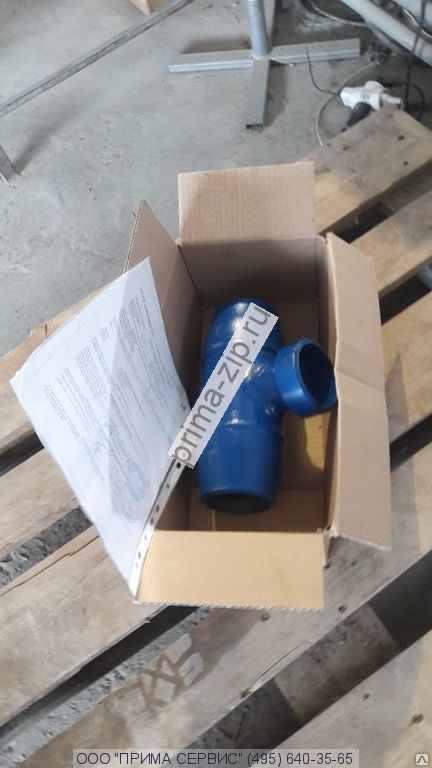

Клапан обратный незамерзающий 210АФ.16.000
36 980 руб.
В наличии
Как получить товар:
- 1Доставка через ТК "Деловые Линии".
- 2Доставка через ТК "СДЭК" .
- 3Ваш вариант доставки .
|
Клапан обратный предназначен для перепуска избыточного давления из затрубного пространства. Вваривается в пересечение нефтяной и газовой линий при монтаже арматуры наскважине. Клапан омывается потоком добываемой жидкости, что предупреждает замерзание клапана при низких температурах. Конструкция клапана позволяет производить регулировку на необходимый перепад давления (до 0,3 МПа) без разборки в рабочем режиме. |
Предельные значения рабочих температур окружающего воздуха от + 40 до - 60°С.
Технические характеристики
| Условный проход, мм | 65 |
| Рабочее давление, МПа | 21 |
|
Давление перепуска, МПа |
от 0,03...0,3 |
| Присоединение к трубопроводу под приварку к трубе | 89x11 |
|
Температура проводимой среды,° C |
до 100 |
| Материал запорного органа | сталь коррозионностойкая |
| Проводимая среда | вода техническая, природные газы, нефтепродукты |
|
Габаритные размеры, мм : |
|
| - длина | 282 |
| - ширина | 114 |
| - высота | 210 |
| Масса, кг | 11,7 |
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КЛАПАНА 210АФ.16.000
|
Размеры, мм |
Обозначение изделия
|
|||||||
|
210АФ.16.000
|
-01
|
-02
|
-03
|
-04
|
-05
|
-07-Н1
|
210АФ.35.000-Н1
|
|
|
Присоединительные размеры к выкидной линии/условный проход |
Ø114*7/100
|
Ø89*6/80
|
Ø114*18/100
|
Ø114*7/100
|
Ø114*12/100
|
Ø89*12/80
|
Ø57*6/50
|
Ø89*9,5/80
|
|
Присоединительные размеры к затрубной линии/условный проход
|
Ø89*6/80
|
Ø89*6/80
|
Ø89*6/80
|
Ø114*7/100
|
Ø89*6/80
|
Ø89*12/80
|
Ø57*6/50
|
Ø89*9,5/80
|
