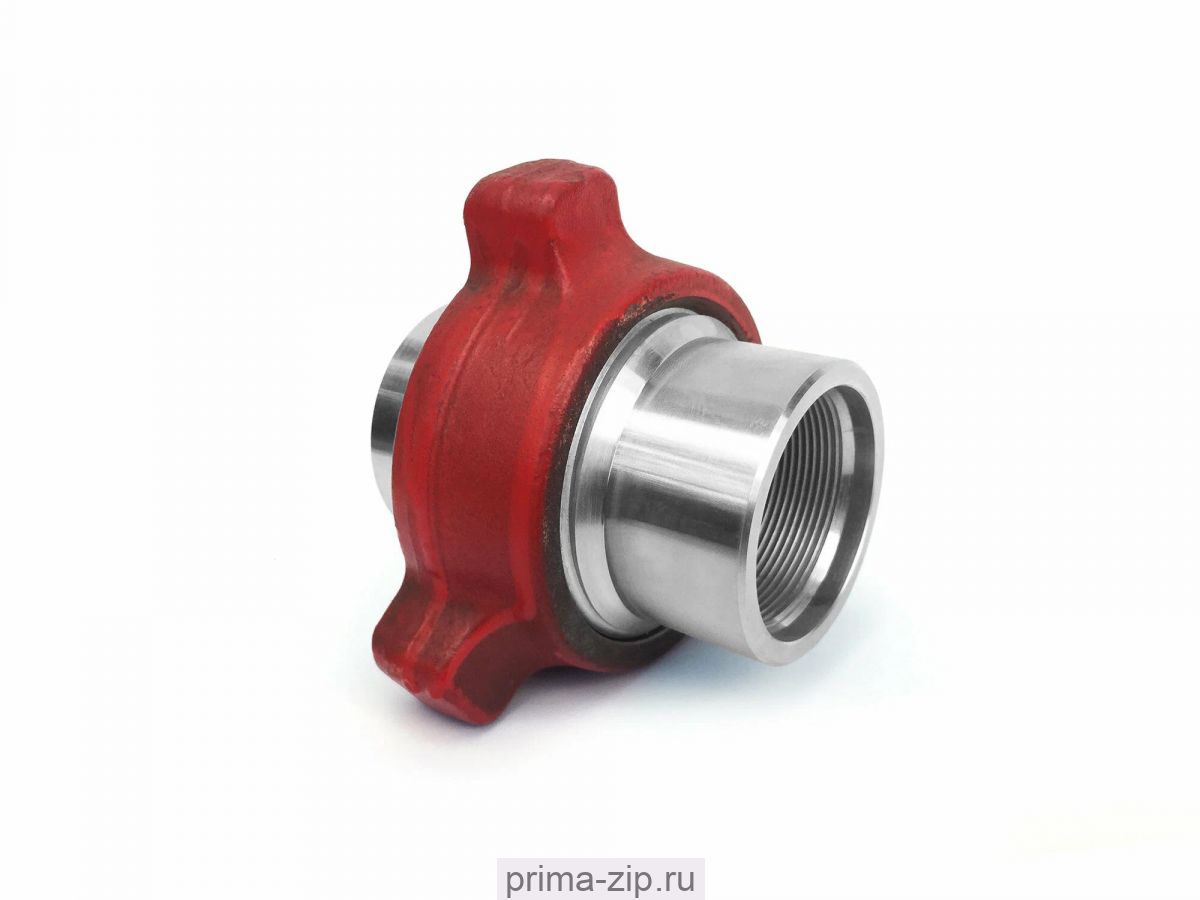

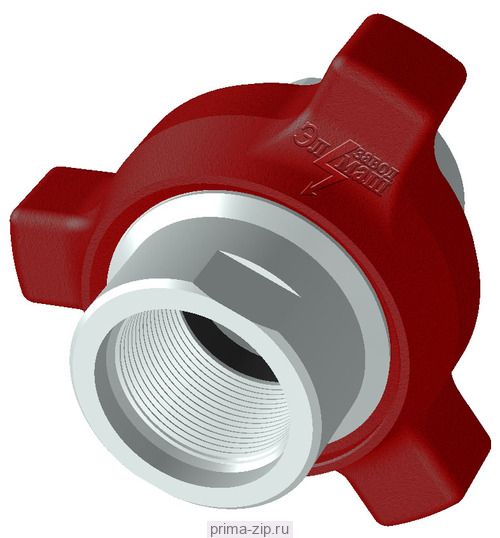

Быстроразборное соединение БРС 2

Быстроразборное соединение (БРС) предназначено для быстрой сборки и разборки трубопроводов, соединения манифольдов (система для запуска и работы скважин) и для замены гидравлических рабочих органов без потери рабочей жидкости. Также БРС используют совместно с шарнирным коленом на временных трубопроводах высокого давления для изменения направления трубопровода в ходе его монтажа и демонтажа, поскольку конструкция БРС позволяет быстро смонтировать трубопроводную систему либо разобрать ее для дальнейших нужд.

Быстроразборные соединения применяются в специализированных отраслях промышленности (горнодобывающей, нефтеперерабатывающей и др.) и различаются по материалу, покрытию корпуса, клапанными системами, уплотнительными материалами и др. В разомкнутом состоянии два основных элемента конструкции БРС (муфта и клапан) могут быть использованы как заглушки.

Для придания антикоррозийных свойств используются такие методы обработки как гальванизация, полировка, никелирование, хромирование, химическое осаждение никелевого покрытия, анодирование и нанесение твёрдых покрытий. Буровой рукав с брс обработанным специальным антикоррозионным покрытием, используется в несколько раз дольше непокрытых аналогов.

В системе трубопровода БРС служит для оперативного соединения НКТ; также используется - на манифольдах; для присоединения цементировочных агрегатов (ЦА) и насосов буровых (НБ) к устью скважины или к РВД; как заглушка трубопровода (клапан отдельно). Нефтегазопромысловая, горнодобывающая, гидравлическая, сельскохозяйственная и иные сферы высокого давления имеют прямую потребность в изделии. Основные преимущества БРС: применение спецтехники – сведено к минимуму, благодаря литой конструкции гайки; отсутствие потерь рабочей жидкости и газов, при реконструкции НКТ; надежность соединения, благодаря трапецеидальной (а не треугольной) форме резьбы конус уплотнения, подверженной большим механическим нагрузкам при монтаже (см. рисунок 3).

Сборка-разборка частей БРС производится вручную (конус уплотнение вставляется в гайку и прижимается сверху гнездом конуса (имеет специальную выточку для резиновой манжеты) посредством трапецеидальной резьбы). Ультразвуковая дефектоскопия отдельных частей быстроразъемного соединения производится, с целью обнаружения микротрещин в местах соединения (на резьбе). Обработка поверхности различается, исходя из условий эксплуатации: покраска эмалью (ГОСТ, различные цвета; как правило для наружной поверхности); хромирование; оцинковка (белый, желтый цинк) и фосфатирование с промасливанием.


Условные обозначения и основные характеристики брс
