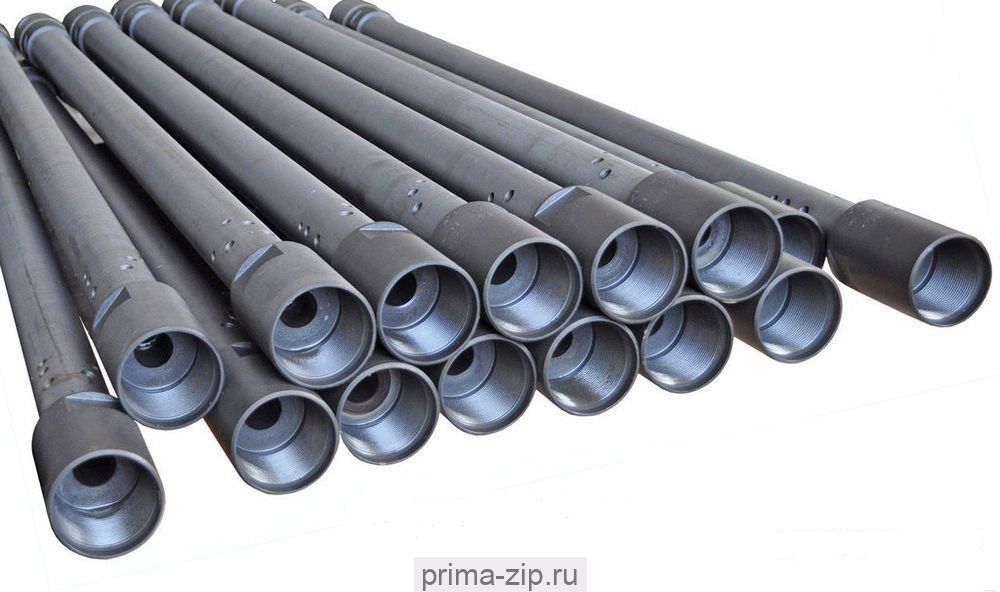

Патрубок – стальная бесшовная или насосно-компрессорная труба с присоединительными резьбами на концах, применяемая в нефтяной и газовой промышленности.
Основные параметры и размеры патрубков определяются конструкцией обсадной и эксплуатационной колонн, а так же необходимыми требованиями к их компоновке.
Патрубки изготавливаются следующих типов
- ПП – патрубок подвесной
- ПТ – патрубок технологический
- ПММ – патрубок монтажный с муфтой
- ПТМ – патрубок технологический с муфтой
Обозначение, маркировка и упаковка:
Условное обозначение патрубка должно содержать тип патрубка, обозначение присоединительной резьбы, толщину стенки, группу прочности, техническое условие.
Маркировка производится на цилиндрической поверхности патрубка на специальном маркировочном ударно-механическом станке глубиной не менее 0,4 мм.
Покрытие наружной поверхности патрубков, кроме резьб, эмаль НЦ 132 черная ГОСТ 6631-74. На резьбовые концы патрубка наносится смазка резьбовая РУСМА-1 ТУ 0254-001-46977243-2002 и надеваются защитные заглушки.
Максимальные размеры
- наружный диаметр трубы d – 200 мм
- длина трубы L – 12 м
Типоразмеры патрубков
| Обозначение резьбы |
Типоразмеры резьб | Описание резьбы |
Нормативные документы |
|
|---|---|---|---|---|
| по ГОСТ | по API | |||
| Резьба НКТ (насосно-компрессорных труб) гладкая |
(правое и левое исполнения)
|
|
Треугольная резьба, шаг 2,54» (10» ниток/дюйм) |
ГОСТ 633-80, API 5CT, ГОСТР 533365-2009 |
| Резьба НКВ (насосно-компрессорных труб) высаженная /высадка/ |
|
|
Треугольная резьба, шаг 3,175» (8» ниток/дюйм) |
ГОСТ 633-80, API 5CT, ГОСТР 533365-2009 |
| Резьба НКМ (насосно-компрессорных труб) высокогерметичная |
|
|
Трапецидальная резьба, шаг 4,233» (6» ниток/дюйм) |
ГОСТ 633-80, API 5CT, ГОСТР 533365-2009 |
| Резьба ГБВ (бурильных труб) |
(правое и левое исполнения)
|
|
Треугольная резьба, шаг 3,175» (8» ниток/дюйм) |
ГОСТ 631-75, API 5D |
| Резьба замковая (бурильных колонн) |
(правое и левое исполнения)
|
|
Трапецидальная резьба, шаг:
• 4,233»- 44, 53
(6» ниток/дюйм) • 5,08» – 66, 76, 88, 101 (5» ниток/дюйм) • 6,35» – 62, 65, 73, 86, 102 (4» ниток/дюйм) |
ГОСТ 7360-82, API 7, ГОСТР |
