Сальник кабельного ввода АФК 65Х210
Описание Сальник кабельного ввода АФК 65Х210

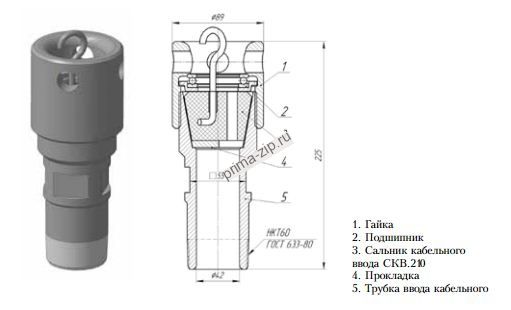

Ввод кабельный АФК-2х21.Ф ( АФК 65Х210 ) представляет собой устройство, предназначенное для герметизации кабеля ЭЦН в устьевых арматурах добывающих скважин. Кабельный ввод имеет двойное сальниковое уплотнение. Конструкция кабельного ввода позволяет производить опрессовку сальников после установки его на скважину.
| Наименование характеристики | Значение |
| Рабочее давление, МПа (кгс/см2) | 21 (210) |
| Присоединительная резьба | НКТ 60 ГОСТ 633-80 |
| Тип | Двойное уплотнение |
| Типы сальников, мм: | |
| Сальник кабельного ввода (кабель 3×10 мм2) СКВ 53.64.47.210 | 3×8 мм |
| Сальник кабельного ввода (кабель 3×16 мм2) СКВ 53.64.47.210 | 3×9 мм |
| Сальник кабельного ввода (кабель 3×25 мм2) СКВ 53.64.47.210 | 3×10 мм |
| Сальник кабельного ввода (кабель + кап. трубка 4×16 мм2) СКВ 53.64.47.210 | 4×9 мм |
| Скважинная среда по ГОСТ 13846-89 | К1 |
| Температура рабочей среды, не более, °С | 120 |
| Рабочая среда | нефть, природный газ, вода технологическая |
| Предельные значения рабочих температур окружающего воздуха, °С | от -60 до +40 |
| Габаритные размеры, мм: - длина - ширина - высота |
180 145 373 |
| Масса, кг | 13 |
