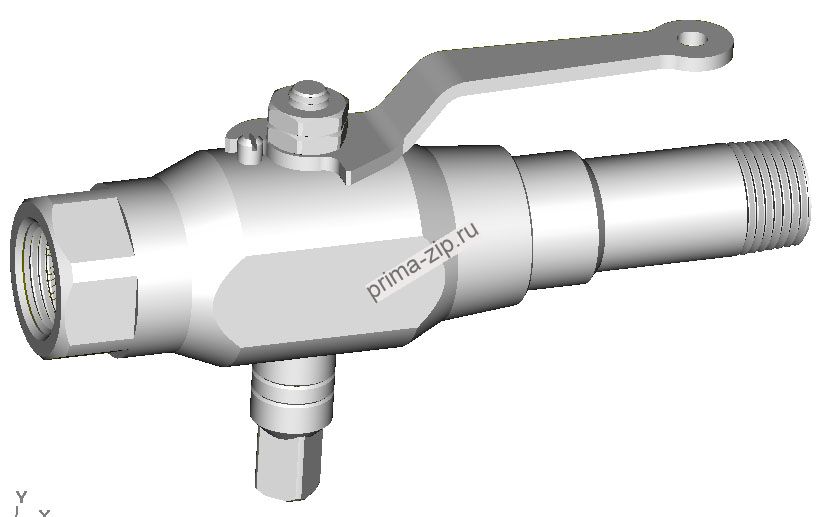

Кран трехходовой КШТХ.200.050-00-0, 11с28п
Описание Кран трехходовой КШТХ.200.050-00-0, 11с28п
Кран трехходовой под манометр (11с28п) КШТХ.200.050-0 используют в системах трубопровода и сосудах для проверки, отключения и продувки манометра. Данный кран используют в нефтеперерабатывающей и газовой отрасли, химической и металлургической промышленности. Кран трехходовой под манометр (11с28п) КШТХ.200.050-0 устанавливают там, где необходим постоянный контроль за давлением на трубопроводе. С помощью трехходового крана можно выполнить демонтаж манометра для его поверки или замены, без остановки технологического процесса.
Технические характеристики
- Условный проход DN: 15 мм
- Условное давление PN: 16…250 кгс/см²
- Класс герметичности: «А» ГОСТ Р 54808-2011
- Рабочая среда: природный газ и жидкие углеводороды с содержанием H2S до 6% и СО2 до 6%, сжиженные углеводородные газы, минеральные масла, вода
- Температура рабочей среды ºС: от -40 до +100 ºС
- Материал корпуса: сталь 20, 09Г2С, 12Х18Н10Т
Присоединительные размеры
| Обозначение | DN, мм | PN, кг/см2 | А | В |
| КШТХ.200.050-0 | 15 | 250 | М20×1,5-6H | R1/2 |
| КШТХ.200.050-0-01 | K ½” | |||
| КШТХ.200.050-0-02 | ⌀ 22 | |||
| КШТХ.200.050-0-03 | M20x1,5-6g | |||
| КШТХ.200.050-0-04 | Rc1/2 | |||
| КШТХ.200.050-0-06 | K ½” | K ½” | ||
| КШТХ.200.050-00-00 | 16…200 | М20×1,5-6H | R1/2 | |
| КШТХ.200.050-00-00-01 | M20x1,5-6g | |||
| КШТХ.200.050-00-00-02 | K ½” | |||
| КШТХ.200.050-00-00-03 | G1/2 | |||
| КШТХ.200.050-00-00-04 | G1/2 (внутр) | |||
| КШТХ.200.050-00-00-05 | K ½” (внутр) | |||
| КШТХ.200.050-00-00-06 | 100 | ⌀22 x ⌀14 | ||
| КШТХ.200.050-00-00-07 | 16…200 | Rc1/2 | ||
| КШТХ.200.050-00-00-08 | М20×1,5-6H |
Рабочие характеристики
• Кран трехходовой под манометр (11с28п) КШТХ.200.050-0 обеспечивает плавную подачу давления к манометру
• При случайном открытии крана без манометра, выбросе манометра, порыве трубки Бурдона, при разрыве уплотнительных элементов по шару, разрушении корпуса кран автоматически перекрывается
• Регулировка крана и регламентные работы не требуются
• Пространственное положение крана при установке – произвольное
• Несанкционированный отбор продукта через кран невозможен
Принцип работы крана
1. Подача давления к манометру – при положении ручки вдоль корпуса
2. Поворот ручки крана по часовой стрелке на угол 45° перекрывает подачу давления к манометру и одновременно осуществляет сброс давления через дренажный штуцер из полости манометра
