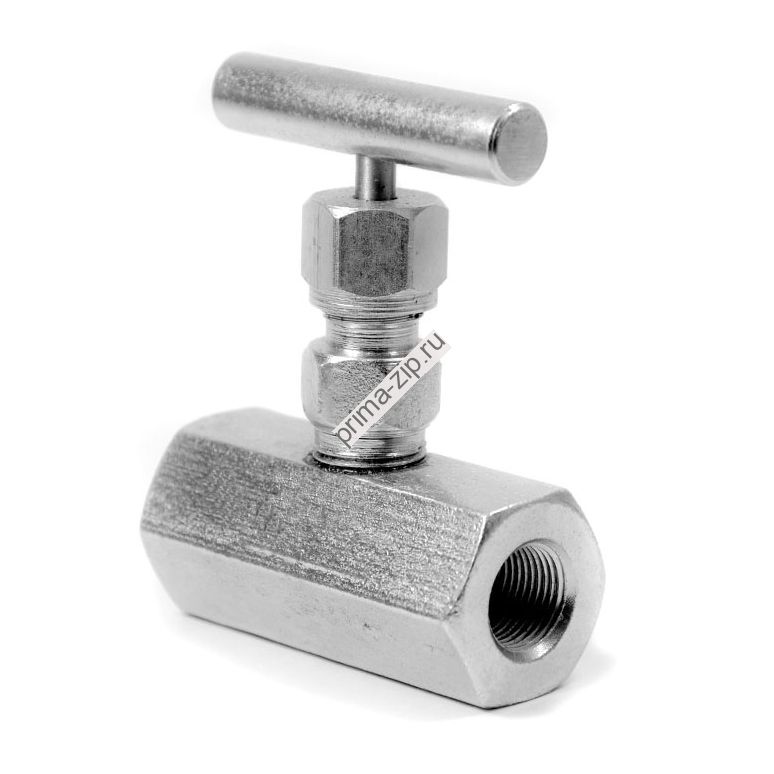

Вентиль игольчатый ВИ-15 DN15 PN160 K1/2 09Г2С

Вентили высокого давления с внутренней присоединительной резьбой патрубков (M, G, Rc, K, NPT), на давление сред (Ру) до 40 Мпа, с условным проходом от 6 до 40 мм.

 Это основной тип игольчатых вентилей используемых в большинстве случаев монтажа на технологические линии трубопроводов, востребован в широком сегменте промышленных отраслей. Изготавливаются из Российских материалов с возможностью применения в самых жёстких климатических условиях РФ и с проводимыми средами различной агрессивности.

• Общепромышленное обозначение конструкций муфтового игольчатого клапана 15с(лс,нж): 54бк; 54п; 67бк; 64бк; 68нж; 57нж; 14с(лс,нж)64нж.
• Варианты присоединительной резьбы: M, G, Rc, K, NPT.
• Варианты исполнения, условный проход (Ду): 6, 10, 15, 20, 25, 32, 40 мм.
• Варианты исполнений по условному давлению (Ру): 16, 25, 40, 63, 100, 160, 250, 400 кг/см2.

Клапан запорный игольчатый 15с54бк, 15лс54бк, 15нж54бк Ду15, Ду20, Ду25 Ру160, Ру250, Ру400 предназначен для использования в качестве запорных и запорно-разрядных устройств в составе приборных, дренажных, пробоотборных и других вспомогательных трубопроводов, фонтанной арматуры, устьевом и противовыбросовом оборудовании.
Присоединение к трубопроводу – муфтовое резьбовое, цапковое, штуцерно-ниппельное.
Рабочая среда – вода, пар,жидкие и газообразные нефтепродукты, нефтегазовые смеси и конденсат с содержанием сероводорода (Н2S) и углекислого газа (СО2).
Температура рабочей среды – до +400°С.
Герметичность в затворе – класс "А" по ГОСТ 9544-93.
Климатическое исполнение – У1, ХЛ1 по ГОСТ 15150-69.
Установочное положение – любое.
Направление подачи рабочей среды – под золотник (по стрелке на корпусе).
Средний срок службы – не менее 10 лет.


Габаритные и присоединительные размеры


15с54бк, 15лс54бк, 15нж54бк
