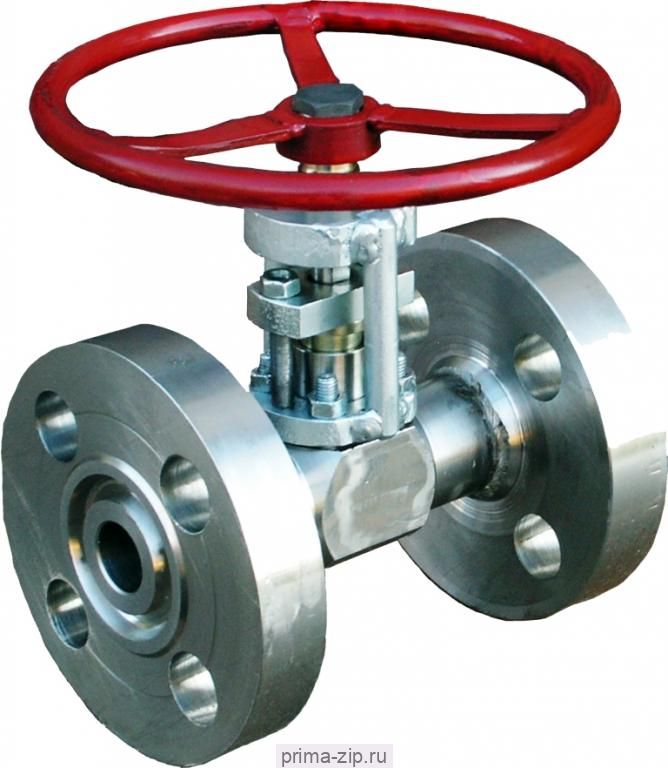

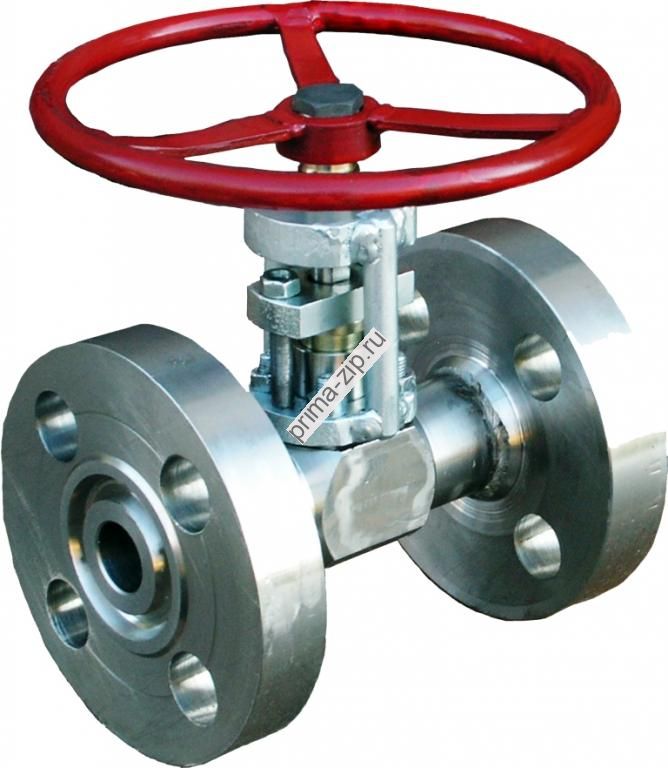

Клапан запорный 15с68нж Ду15 Ру160 муфтовый
Описание Клапан запорный 15с68нж Ду15 Ру160 муфтовый
Клапаны (вентили) 15с68нж Ду15 Ру160 обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с возрастанием усилий для управления клапаном и усложнять конструкцию для правильной посадки затвора на седло корпуса.
Расчетная рабочая среда клапана 15с68нж - вода, пар, жидкие и газообразные нефтепродукты. Для изготовления корпуса используется сталь 20. Температурный диапазон: -40 до +425 C0. Присоединение к трубопроводу - муфтовое.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы клапанов (вентилей): давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры клапана (вентиля) 15с68нж Ду15 Ру160
 |
|
Габаритные размеры и масса клапана 15с68нж Ду15 Ру160
| Наименование параметра | Значение, мм |
| Длина (L) | 90 |
| Высота (H) | 152 |
| Масса (кг) | 2,1 |
Строительная длина (L) - длина участка трубы, который клапан 15с68нж Ду15 Ру160 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.
