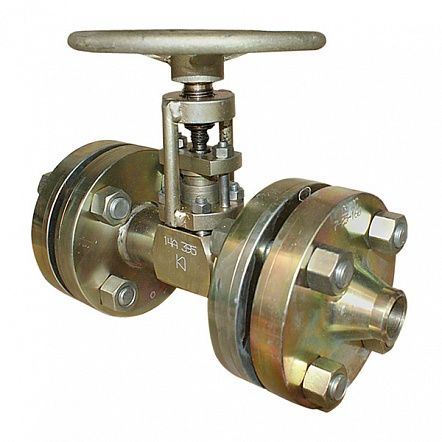

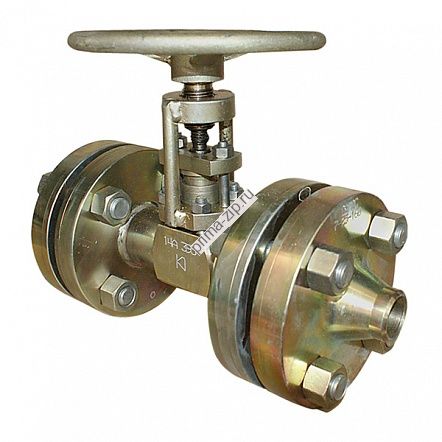

31с45нж - задвижка клиновая
Описание 31с45нж - задвижка клиновая
Назначение: Для установки на трубопроводах в качестве запорного устройства.
Ру, кгс/см2: 160
Ду: от 15 до 150
Т, оС: от -60 до 560
Рабочая среда:
вода, пар, нефтепродукты / жидкие и газообразные нефтехимические продукты / природный газ
Материал корпуса:
углеродистая сталь.
Тип присоединения:
фланцевое, с ответными фланцами, муфтовое и под приварку.
Тип управления:
ручное с помощью маховика.
Разновидности задвижки 31с45нж, суженные задвижки.
Все задвижки по типу запорного органа делятся на клиновые и параллельные. Клиновая задвижка 31с45нж может быть с жестким, упругим или дисковым клином. Параллельные могут быть листовые, однодисковые и двухдисковые.
31с45нж может быть с выдвижным шпинделем и с неподвижным шпинделем. Для приведение их в действие можно использовать электропривод, пневмопривод или ручной привод – маховик.
Чаще всего задвижка 31с45нж изготавливается полнопроходной - ее диаметры отверстий в патрубках остаются неизменными. Иногда, для экономии металла, применяют суженные задвижки. Это также позволяет уменьшить усилие для управления ручным приводом или мощность электро и пневмоприводов. У таких задвижек диаметр на корпусе меньше диаметра на фланце. Но у суженных задвижек будет больший коэффициент гидравлического сопротивления, чем у полнопроходных.
Обычно сужение делается симметричное, если сужение будет не симметричное, такие задвижки надо будет ставить в трубопроводе более пологим конусом в направлении движения рабочей среды. Задвижку с симметричным сужением можно ставить любой стороной к движению потока.
В задвижке 31с45нж параллельного типа уплотнительные поверхности параллельны. Затвор такой также называют "шибером". Когда не требуется высокой герметичности обычно используют однодисковые задвижки. Из-за жесткой конструкции их можно использовать при больших давлениях и температурах рабочей среды.
Задвижка 31с45нж - конструкционные элементы.
1) Корпус (Марка стали 25);
2) Крышка (Марка стали 25);
3) Клин, Диски (20Х13, Сталь 25);
4) Шпиндель (20Х13);
5) Гайка шпинделя (Сталь 35, 40Х, Латунь ЛС56-1);
6) Гайка (Углеродистая стальная ГОСТ 1050-88);
7) Шпилька, болт (Углеродистая стальная ГОСТ 1050-88);
8) Болт откидной (Сталь 35);
9) Уплотнение между корпусом и крышкой ТРГ
10) Набивка сальника ТРГ;
11) Маховик (Сталь 25);
12) Редуктор;
13) Подшипник Шариковый упорный;
14) Наплавка на кольце в корпусе (07Х25Н13);
15) Наплавка на клине (13Х25Т).
Основные габаритные размеры задвижки 31с45нж
DN | L | D | D1 | D2 | D4 | H | H1 | h | Масса, кг |
50 | 300 | 195 | 145 | 115 | 95 | 515 | 590 | 3 | 72 |
80 | 390 | 230 | 180 | 150 | 130 | 550 | 640 | 3 | 105 |
100 | 450 | 265 | 210 | 175 | 145 | 540 | 630 | 3 | 120 |
150 | 559 | 350 | 290 | 250 | 205 | 700 | 845 | 3 | 260 |
