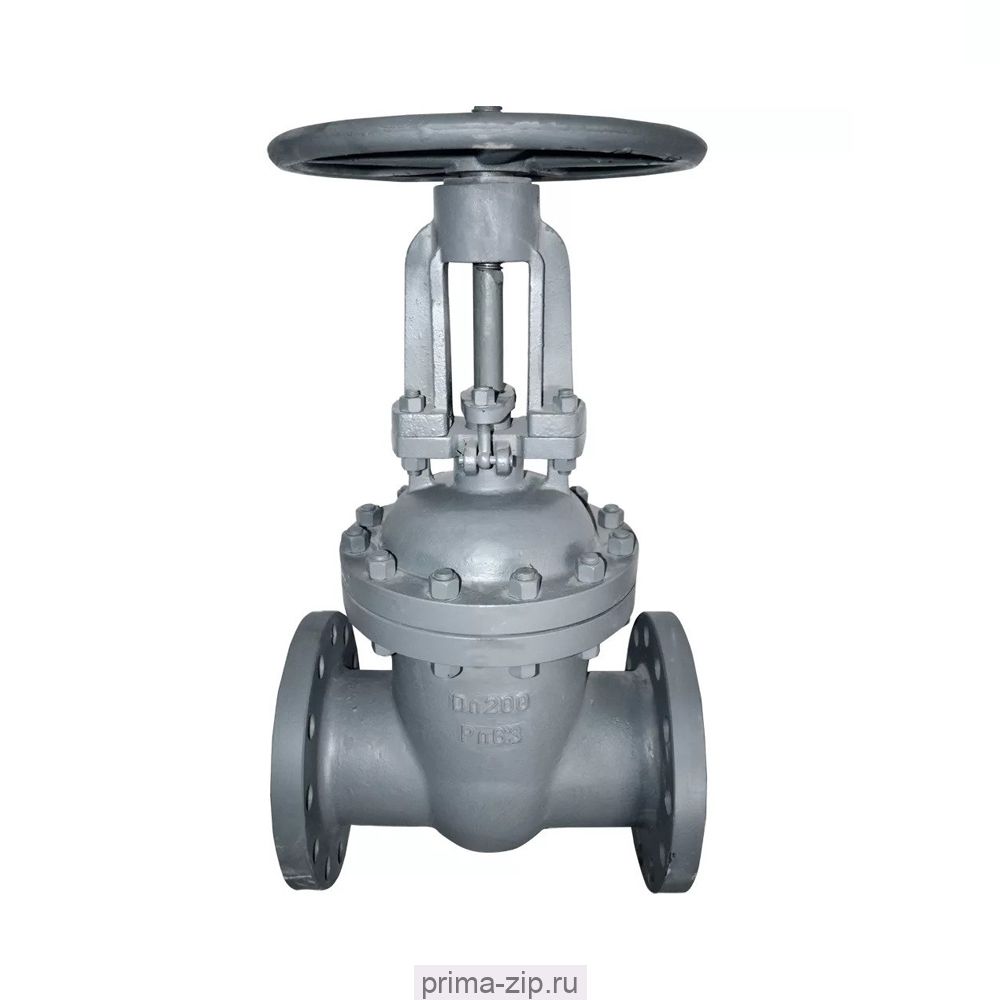

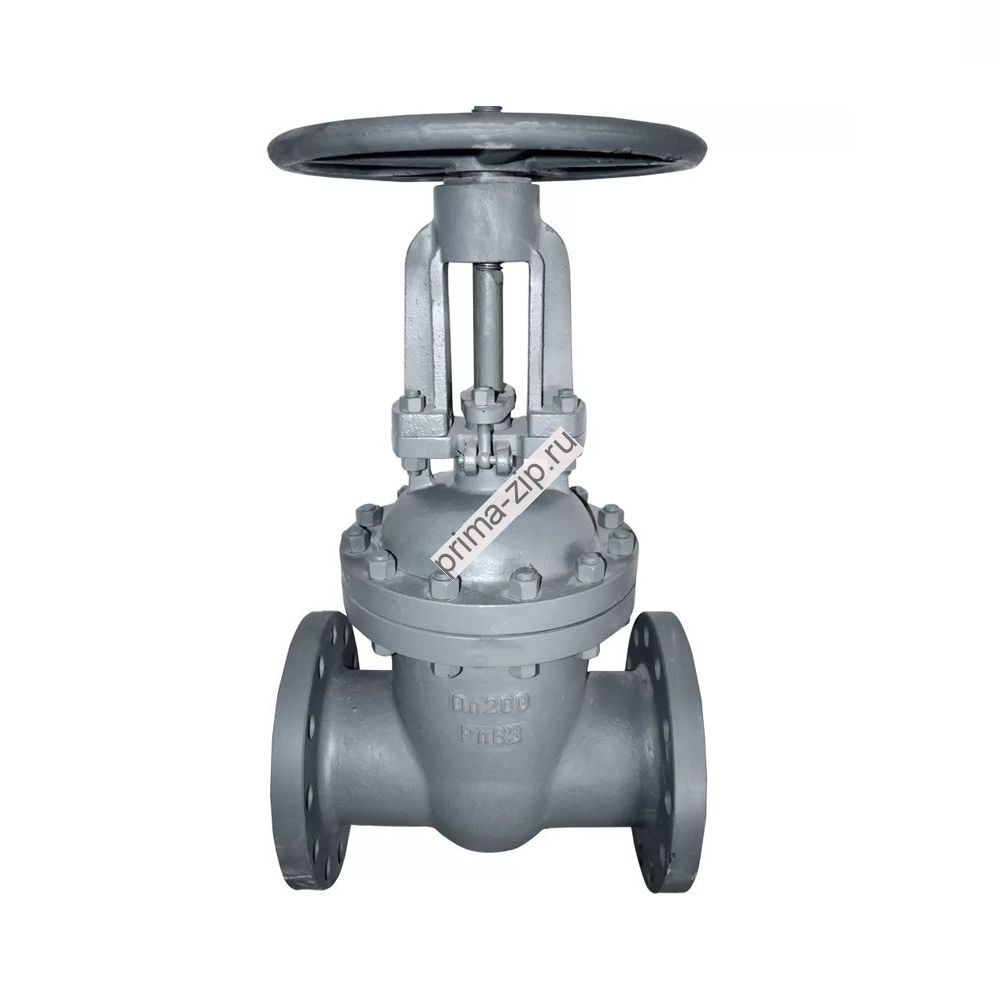

Задвижка клиновая ручная с выдвижным шпинделем 30лс15нж, DN 80, PN 4,0 МПа

Задвижка клиновая ручная с выдвижным шпинделем 30лс15нж, DN 80, PN 4,0 МПа, в комплекте с теплоизоляционным коробом, ответными фланцами из стали  09Г2С, крепежными  изделиями и прокладками ПМБ. Климатическое исполнение-ХЛ1. Среда - нефть. Герметичность затвора - класс А. ЗК80*40-Ф-Х-КО/8-К48//РМ/Н/СО



Назначение

Задвижки 30с15нж (30лс15нж, 30нж15нж), 30с515нж (30лс515нж, 30нж515нж), 30с915нж (30лс915нж, 30нж915нж) предназначены для работы в качестве запорных устройств в технологических системах:

• водо- и теплоснабжения;
• объектов энергетики
• специальных сред (абразивные среды, неагрессивные для материалов задвижек среды)
• пожаротушения.
• транспортирования и переработки газа и нефтепродуктов

Материалы основных деталей:

30с15нж – корпус/клин – ст.25Л / ст.12Х18Н9ТЛ.

30лс15нж – корпус/клин – ст.20ГЛ (09Г2С) / ст.12Х18Н9ТЛ.

30нж15нж – корпус/клин – ст.12Х18Н9ТЛ / ст.12Х18Н9ТЛ.

Основные рабочие среды:

• Углеводороды (жидкие и газообразные)
• Нефть, нефтепродукты
• Газ природный, газовый конденсат, воздух
• Вода, пар

Температурный диапазон применяемости:

30с15нж – рабочая среда от минус 40 до 425°С, окружающая среда не ниже минус 40°С.

30лс15нж – рабочая среда от минус 60 до 350°С, окружающая среда не ниже минус 60°С.

30нж15нж – рабочая среда от минус 60 до 550°С, окружающая среда не ниже минус 60°С.

Управление — ручное (штурвал/маховик)

Класс герметичности по ГОСТ 9544 – «А»

Климатическое исполнение и категория размещения по ГОСТ 15150:

30с15нж – У1

30лс15нж – УХЛ1, ХЛ1

30нж15нж – УХЛ1, ХЛ1
