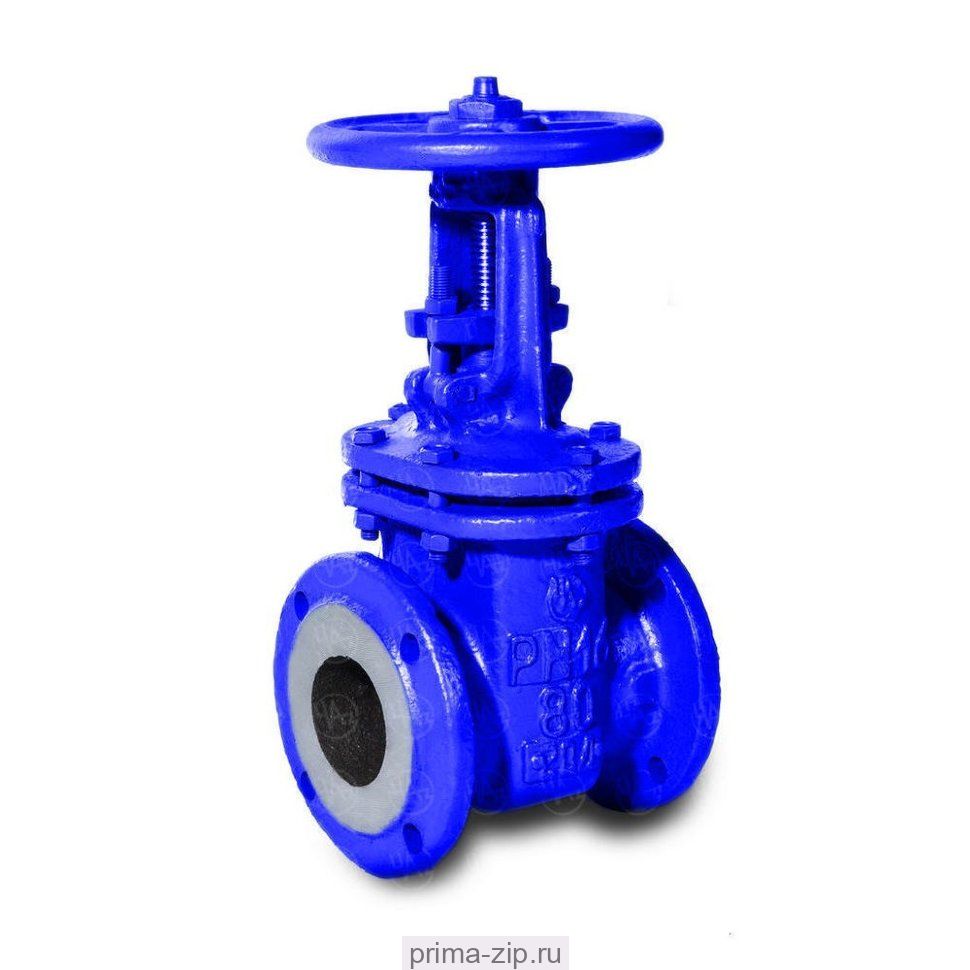

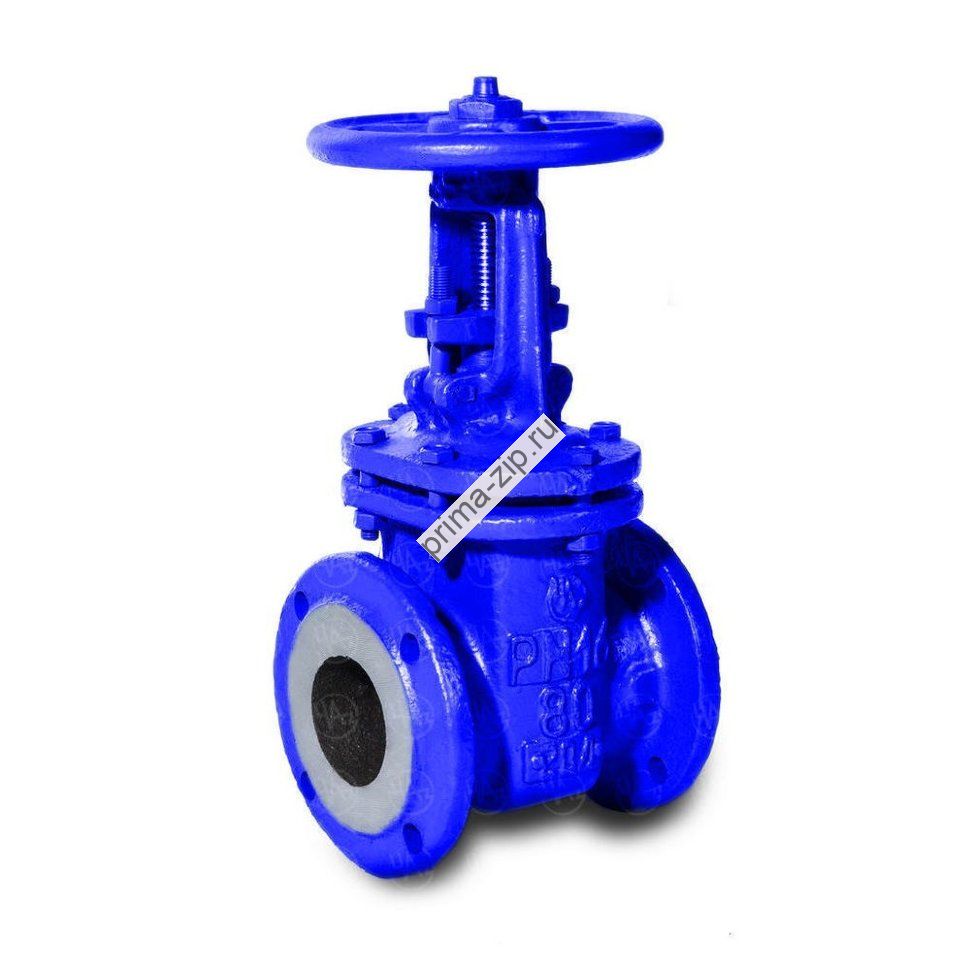

Задвижка стальная клиновая 30с41нж
Описание Задвижка стальная клиновая 30с41нж
30с41нж Ру 1,6МПа
Задвижка стальная клиновая 30с41нж с выдвижным шпинделем фланцевая предназначена для установки на трубопроводах с диаметрами Ду - 50, 80, 100, 125, 150, 200, 250, 300, 350, 400,500 в качестве запорного устройства, при давлении до 1,6 МПа и температуре до +425C. Задвижка 30с41нж устанавливается на горизонтальном трубопроводе маховиком вверх. На вертикальном трубопроводе в положении (плашмя) с горизонтальным расположением шпинделя.
Технические характеристики:
Рабочая среда - жидкие и газообразные неагрессивные нефтепродукты, вода, пар при температуре до +425С
Герметичности затвора - класс «А», «В» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 1,6 (16)
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80
Материал корпуса – сталь 25Л
Материал уплотнения затвора – сталь нж
Привод - ручной (маховик)
| Ду | Длина L, мм. | Масса, кг |
| 50 | 180 | 25 |
| 80 | 210 | 36 |
| 100 | 230 | 52 |
| 150 | 280 | 97 |
| 200 | 330 | 143 |
| 250 | 450 | 238 |
| 300 | 500 | 395 |
| 400 | 600 | 425 |
30с41нж Ру 1,6МПа под газ
Задвижка стальная клиновая газовая 30с41нж с выдвижным шпинделем фланцевая предназначена для установки на газопроводах с диаметрами Ду - 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500 в качестве запорного устройства, при давлении до 1,6 МПа и температуре до +425С. Задвижка 30с41нж устанавливается на горизонтальном трубопроводе маховиком вверх. На вертикальном трубопроводе в положении (плашмя) с горизонтальным расположением шпинделя.
Технические характеристики:
Рабочая среда – природный газ при температуре до +425С
Герметичности затвора - класс «А» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) - 1,6 (16)
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80
Материал корпуса – сталь 25Л
Материал уплотнения затвора – сталь нж
Привод - ручной (маховик)
| Ду | Длина L, мм. | Масса, кг |
| 50 | 180 | 25 |
| 80 | 210 | 36 |
| 100 | 230 | 52 |
| 150 | 280 | 97 |
| 200 | 330 | 143 |
| 250 | 450 | 238 |
| 300 | 500 | 395 |
30с541нж Ру 1,6МПа
Задвижка стальная 30с541нж клиновая с выдвижным шпинделем с редуктором предназначена для установки на трубопроводах с диаметрами Ду - 300, 400, 500, 600 мм., в качестве запорного устройства на воду, пар, нефтепродукты, при давлении до 16 кгс/см2 и температуре до +425.
Технические характеристики:
Рабочая среда – вода, пар, нефть, нефтепродукты при температуре до +425С
Герметичности затвора - класс «А», «В» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 1,6 (16)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод - редуктор
| Диаметр | Длина L, мм. | Масса, кг |
| 300 | 500 | 440 |
| 400 | 600 | 830 |
| 500 | 700 | 1340 |
| 600 | 800 | 2185 |
30с64нж, 30с99нж Ру 2,5МПа
Задвижки 30с64нж и 30с99нж стальные клиновые с выдвижным шпинделем фланцевые - предназначены для установки на трубопроводах с диаметрами Ду-50, 80, 100, 150, 200, 250,300 мм., в качестве запорного устройства, на воду, пар, на неагрессивные нефтепродукты и газ (до +425C) при давлении до 25 кгс/см2.
Технические характеристики:
Рабочая среда – вода, пар, нефть, нефтепродукты при температуре до +425С
Герметичности затвора - класс «А», «В» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 2,5 (25)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод – ручной (маховик)
30с64нж
| Диаметр | Длина L, мм. | Масса, кг |
| 50 | 180 | 18 |
| 80 | 210 | 32 |
| 100 | 230 | 50 |
| 150 | 403 | 99 |
| 200 | 419 | 149 |
| 250 | 457 | 265 |
| 300 | 500 | 360 |
30с99нж
| Диаметр | Длина L, мм. | Масса, кг |
| 50 | 180 | 18 |
| 80 | 280 | 36 |
| 100 | 300 | 52 |
| 150 | 350 | 121 |
| 200 | 400 | 204 |
| 250 | 450 | 259 |
| 300 | 500 | 360 |
30с65нж Ру 2,5МПа
Задвижка стальная клиновая штампосварная 30с65нж с выдвижным шпинделем фланцевая предназначена для установки на трубопроводах с диаметрами Ду-50, 80, 100, 125, 150, 200, 250, 300 в качестве запорного устройства, при давлении до 2,5 МПа и температуре до +300C.
Технические характеристики:
Рабочая среда – жидкие и газообразные неагрессивные нефтепродукты, вода, пар при температуре до +300C
Герметичности затвора - класс «А», «В» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 2,5 (25)
Присоединение к трубопроводу - - фланцевое с присоединительными размерами по ГОСТ 12815-80
Материал корпуса – сталь 25Л
Материал уплотнения затвора – сталь нж
Привод – ручной (маховик)
| Диаметр | Длина L, мм. | Масса, кг |
| 50 | 250 | 25 |
| 80 | 280 | 36 |
| 100 | 300 | 52 |
| 150 | 350 | 76 |
| 200 | 400 | 123 |
| 250 | 450 | 138 |
| 300 | 500 | 229 |
30с527нж, 30с564нж Ру 2,5МПа
Задвижки стальные 30с527нж и 30с564нж клиновые с невыдвижным/выдвижным шпинделем с редуктором предназначены для установки на трубопроводах с диаметрами Ду - 300, 400, 500, 600, 800 мм, в качестве запорного устройства на воду, пар, нефтепродукты, при давлении до 25 кгс/см2 и температуре до +425C.
Технические характеристики:
Рабочая среда – вода, пар, нефть, нефтепродукты при температуре до +425С
Герметичности затвора - класс «В» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 2,5 (25)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод - редуктор
30с527нж
| Диаметр | Длина L, мм. | Масса, кг |
| 400 | 600 | 661 |
| 500 | 700 | 1300 |
| 600 | 800 | 1985 |
| 800 | 1000 | 4035 |
30с564нж
| Диаметр | Длина L, мм. | Масса, кг |
| 300 | 500 | 470 |
| 400 | 600 | 681 |
| 500 | 700 | 1340 |
| 600 | 800 | 2185 |
| 800 | 1000 | 4035 |
30с15нж Ру 4,0МПа
Задвижка стальная 30с15нж (30с515нж) клиновая с выдвижным шпинделем предназначена для установки на трубопроводах с диаметром: 50, 80, 100, 150, 200, 250,300,500 мм. Запорное устройство задвижки предназначено для работы с жидкой и газообразной средой, а также неагрессивными нефтепродуктами. Работает задвижка 30с15нж (30с515нж) при давлении до 40 кгс/см2 и температуре до +450C.
Технические характеристики:
Рабочая среда – вода, воздух, пар, природный газ сухой, жидкие и газообразные нефтехимические продукты, не агрессивные к стали 20Л при температуре до +450С
Герметичности затвора - класс «А»,«В» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 4,0 (40)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод – ручной (маховик) - 30с15нж, редуктор - 30с515нж
30с15нж
| Диаметр | Длина L, мм. | Масса, кг |
| 50 | 250 | 35 |
| 80 | 310 | 50 |
| 100 | 350 | 82 |
| 150 | 450 | 150 |
| 200 | 550 | 325 |
| 250 | 650 | 357 |
30с515нж
| Диаметр | Длина L, мм. | Масса, кг |
| 300 | 750 | 700 |
| 500 | 1150 | 1724 |
31с18нж, 30с76нж Ру 6,3МПа
Задвижки 31с18нж и 30с76нж стальные клиновые с выдвижным шпинделем фланцевая - предназначены для установки на трубопроводах с диаметрами Ду - 50, 80, 100, 150, 200, 250, 300 мм, в качестве запорного устройства, на воду, пар, на неагрессивные нефтепродукты при давлении до 63 кгс/см2.
Технические характеристики:
Рабочая среда - вода, воздух, пар,аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, не агрессивные к стали 20Л при температуре от -40 до +425С.
Герметичности затвора - класс «А», «В» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 6,3 (63)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод – ручной (маховик)
31с18нж
| Диаметр | Длина L,мм. | Масса, кг. |
| 50 | 250 | 42 |
| 80 | 310 | 69 |
| 100 | 350 | 115 |
| 150 | 450 | 215 |
30с76нж
| Диаметр | Длина L,мм. | Масса, кг. |
| 50 | 270 | 52 |
| 80 | 321 | 73 |
| 100 | 359 | 115 |
| 150 | 447 | 215 |
| 200 | 536 | 323 |
| 250 | 345 | |
| 300 | 498 |
30с576нж Ру 6,3МПа
Задвижка стальная 30с576нж клиновая с выдвижным шпинделем с редуктором предназначена для установки на трубопроводах с диаметрами Ду - 300, 400 мм, в качестве запорного устройства на воду, пар, нефтепродукты и др.при давлении до 64 кгс/см2 и температуре до +425C.
Технические характеристики:
Рабочая среда - вода, пар, нефть, масло, жидкие и газообразные неагрессивные нефтепродукты при температуре +425С
Герметичности затвора - класс «А», «В» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 6,4 (64)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод - редуктор
| Диаметр | Длина L, мм. | Масса, кг |
| 150 | 450 | 245 |
| 200 | 550 | 410 |
| 250 | 650 | 450 |
| 300 | 750 | 1000 |
| 400/300 | 950 | 1260 |
| 500 | 1150 | 2200 |
31с45нж Ру 16,0МПа
Задвижка стальная 30с45нж клиновая с выдвижным шпинделем предназначена для установки на трубопроводах с диаметром: 50, 80, 100, 150мм. Запорное устройство задвижки предназначено для работы с жидкой и газообразной средой, а также неагрессивными нефтепродуктами. Работает задвижка 30с45нж при давлении до 160 кгс/см2 и температуре до +425С.
Технические характеристики:
Рабочая среда – вода, пар, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой при температуре до +425С
Герметичности затвора - класс «А»,«В» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 16,0 (160)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод – ручной (маховик)
| Диаметр | Длина L, мм. | Масса, кг |
| 50 | 300 | 72 |
| 80 | 390 | 105 |
| 100 | 450 | 120 |
| 150 | 600 | 350 |
30с941нж Ру 1,6МПа
Задвижка стальная 30с941нж клиновая с выдвижным шпинделем под электропривод предназначена для установки на трубопроводах с диаметрами Ду - 50, 80, 100, 150, 200, 250, 300, 400, 500, 600 мм, в качестве запорного устройства на воду, пар, нефтепродукты, при давлении до 16 кгс/см2 и температуре до +425C.
Технические характеристики:
Рабочая среда – вода, пар, нефть, нефтепродукты при температуре до +425С
Герметичности затвора - класс «А», «В» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 1,6 (16)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод - электропривод
| Диаметр | Длина L, мм. | Масса, кг |
| 50 | 180 | 23 |
| 80 | 210 | 30 |
| 100 | 230 | 38 |
| 150 | 280 | 65 |
| 200 | 330 | 101 |
| 250 | 450 | 356 |
| 300 | 500 | 395 |
| 400 | 600 | 655 |
| 500 | 700 | 1215 |
| 600 | 800 | 1600 |
Тип электропривода:
| Диаметр | Электропривод |
| 50 | НВ (НА) |
| 80 | НВ (НА) |
| 100 | НВ (НА) |
| 150 | НВ (НА) |
| 200 | НВ (НБ) |
| 250 | НВ (НБ) |
| 300 | НВ (НБ) |
| 400 | НВ |
| 500 | НГ |
30с927нж, 30с964нж Ру 2,5МПа
Задвижки стальные 30с927нж и 30с964нж клиновые с невыдвижным/выдвижным шпинделем под электропривод предназначены для установки на трубопроводах в качестве запорного устройства на воду, пар, нефтепродукты, при давлении до 25 кгс/см2 и температуре до +425C.
Технические характеристики:
Рабочая среда – вода, пар, нефть, нефтепродукты при температуре до +425С
Герметичности затвора - класс «В» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 2,5 (25)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод - электропривод
30с927нж
| Диаметр | Длина L, мм. | Масса, кг |
| 400 | 600 | 661 |
| 500 | 700 | 1300 |
| 600 | 800 | 1985 |
| 800 | 1000 | 4035 |
30с964нж
| Диаметр | Длина L, мм. | Масса, кг |
| 50 | 180 | 20 |
| 80 | 210 | 35 |
| 100 | 230 | 50 |
| 150 | 403 | 111 |
| 200 | 419 | 288 |
| 250 | 457 | 395 |
| 300 | 500 | 470 |
| 400 | 600 | 681 |
| 500 | 700 | 1340 |
| 600 | 800 | 2185 |
| 800 | 1000 | 4230 |
Тип электропривода:
| Диаметр | Электропривод |
| 50 | НВ (НА) |
| 80 | НВ (НА) |
| 100 | НВ (НА) |
| 150 | НВ (НА) |
| 200 | НВ (НБ) |
| 250 | НВ |
| 300 | НВ |
| 400 | НВ |
| 500 | НГ |
30с46нж, 30с946нж Ру 0,6МПа
Задвижки стальные 30с46нж и 30с946нж клиновые штампосварные предназначены для установки на трубопроводах с диаметром: 400, 500, 600мм. Запорное устройство задвижки предназначено для работы с жидкой и газообразной средой, а также неагрессивными нефтепродуктами. Работают задвижки 30с46нж и 30с946нж при давлении до 6 кгс/см2 и температуре до +300С
Технические характеристики:
Рабочая среда – – вода, пар, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой при температуре до +300С
Герметичности затвора - класс «B», «C» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 0,6 (6)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод - ручной (маховик), электропривод
Задвижка 30с46нж
| Ду | L,мм | Масса, кг |
| 400 | 310 | 295 |
| 500 | 350 | 449 |
| 650 | 390 | 614 |
Задвижка 30с946нж
| Ду | L,мм | Масса, кг |
| 400 | 310 | 20 |
| 500 | 350 | 35 |
| 650 | 230 | 50 |
Тип электропривода:
| Диаметр | Электропривод |
| 50 | НВ (НА) |
| 80 | НВ (НА) |
| 100 | НВ (НА) |
| 150 | НВ (НА) |
| 200 | НВ (НБ) |
| 250 | НВ |
| 300 | НВ |
| 400 | НВ |
| 500 | НГ |
30с915нж Ру 4,0МПа
Задвижка стальная 30с915нж клиновая с выдвижным шпинделем под электропривод предназначена для установки на трубопроводах с диаметром: 50, 80, 100, 150, 200, 250,300,500 мм. Запорное устройство задвижки 30с915нж предназначено для работы с жидкой и газообразной средой, а также неагрессивными нефтепродуктами. Работает задвижка 30с915нж при давлении до 40 кгс/см2 и температуре до +425C.
Технические характеристики:
Рабочая среда – вода, воздух, пар, природный газ сухой, жидкие и газообразные нефтехимические продукты, не агрессивные к стали 20Л при температуре до +425С
Герметичности затвора - класс «А»,«В» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 4,0 (40)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод – электропривод
| Ду | L,мм | Масса, кг |
| 50 | 250 | 35 |
| 80 | 310 | 50 |
| 100 | 350 | 82 |
| 150 | 450 | 150 |
| 200 | 550 | 325 |
| 250 | 650 | 357 |
| 300 | 750 | 650 |
| 500 | 1150 | 1890 |
Тип электропривода:
| Диаметр | Электропривод |
| 50 | НА (НВ) |
| 80 | НА (НВ) |
| 100 | НА (НВ) |
| 150 | НБ (НВ) |
| 200 | НВ |
| 250 | НВ |
| 300 | НВ |
| 500 | НВ (НГ) |
30с42нж, 30с942нж Ру 1,0МПа
Задвижки стальные 30с42нж и 30с942нж клиновые штампосварные предназначены для установки на трубопроводах с диаметром: 150, 200, 250, 300мм. Запорное устройство задвижки предназначено для работы с жидкой и газообразной средой, а также неагрессивными нефтепродуктами. Работает задвижка 30с42нж/30с942нж при давлении до 10 кгс/см2 и температуре до +300С°.
Технические характеристики:
Рабочая среда – вода, пар, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой при температуре до +300C
Герметичности затвора - класс «B»,«C» по ГОСТ 9544-93
Давление условное PN, МПа (кгс/см²) – 1,0 (10)
Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80
Материал корпуса – углеродистая сталь
Привод - ручной (маховик), электропривод
Задвижка 30с42нж
| Ду | L,мм | Масса, кг |
| 150 | 210 | 63 |
| 200 | 230 | 94 |
| 250 | 250 | 119 |
| 300 | 270 | 167 |
Задвижка 30с942нж
| Ду | L,мм | Масса, кг |
| 150 | 210 | 50 |
| 200 | 230 | 85 |
| 250 | 250 | 109 |
| 300 | 270 | 158 |

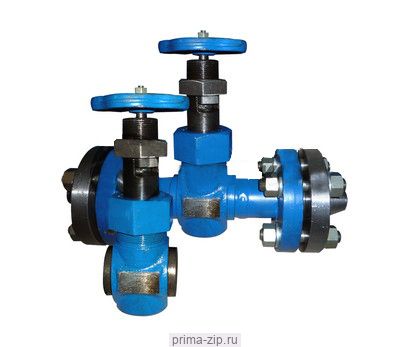

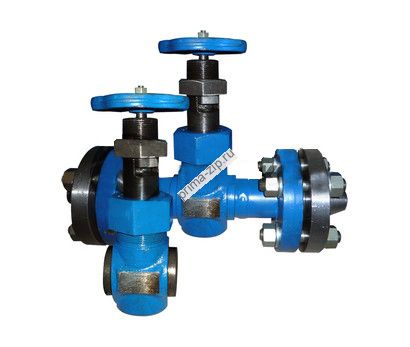

31лс77нж, 30лс77нж Ру 16,0МПа
Задвижки 31лс77нж и 30лс77нж предназначены для установки в качестве запорного механизма на трубопроводах высокого давления. Основные потребители - нефтеперерабатывающие и газоперерабатывающие заводы, различные химические производства.
Задвижки изготовляются в 3-х исполнениях:
муфтовое с трубной конической резьбой внутренней;
под приварку в стык с разделкой кромок корпуса;
фланцевое в комплекте с ответным фланцами;
Технические характеристики:
Диаметр условный, мм - 15, 20, 25, 32, 40, 50
Давление рабочее, атм - 160
Материал корпуса - легированная сталь 18ХГТ, 18ХГ, 15Х5
Класс герметичности по ГОСТ 9544-93 - "А"
Максимальная температура рабочей среды, С - +450C
Климатическое исполнение по ГОСТ 15150-69 - УХЛ1
Температура окружающей среды, С - от -60С до +40С
Наработка на отказ, циклов - 1000
Гарантийный срок эксплуатации, мес. - 12
| Тип изделия | Ду, мм | Ру, атм | Тип присоединения |
| 31лс77нж | 15-50 | 160 | Муфтовое, под приварку встык, фланцевое исп. 7, исп. 3-2 |
| 30лс77нж | 15-50 | 160 | Муфтовое, под приварку встык, фланцевое исп. 7, исп. 3-2 |
Типы присоединения к трубопроводу:
1. Муфтовый 31лс77нж
| Dn, мм | Габаритные и присоединительные размеры, мм | Масса, кг | ||||
| H | H1 | L | D | D2 | ||
| 15 | 163 | 180 | 70 | 80 | Rc 1/2 | 2,22 |
| 20 | 200 | 230 | 95 | 100 | Rc 3/4 | 4,34 |
| 25 | 200 | 230 | 95 | 100 | Rc 1 | 4,17 |
| 32 | 265 | 306 | 120 | 140 | Rc1 1/4 | 9,5 |
| 40 | 265 | 310 | 120 | 140 | Rc1 1/2 | 9,5 |
| 50 | 300 | 350 | 160 | 244 | Rc 2 | 14,8 |
2. Под приварку 31лс77нж1
| Dn, мм | Габаритные и присоединительные размеры, мм | Масса, кг | |||||
| H | H1 | L | D | D3, h14 | D4, h14 | ||
| 15 | 163 | 180 | 70 | 80 | 23,2 | 44 | 2,2 |
| 20 | 200 | 230 | 95 | 100 | 28,2 | 48 | 3,78 |
| 25 | 200 | 230 | 95 | 100 | 34,2 | 56 | 4,1 |
| 32 | 265 | 310 | 120 | 140 | 48 | 68 | 9,1 |
| 40 | 265 | 310 | 120 | 140 | 55 | 76 | 9,5 |
| 50 | 300 | 350 | 160 | 244 | 58 | 76 | 12,8 |
3. Фланцевый 30лс77нж
| Dn, мм | Габаритные и присоединительные размеры, мм | Масса, кг | |||||
| H | H1 | L | D | D1, IS14 | d, h14 | ||
| 15 | 163 | 180 | 215 | 80 | 75 | 14 | 5,2 |
| 20 | 200 | 230 | 229 | 100 | 90 | 18 | 8,2 |
| 25 | 200 | 230 | 254 | 100 | 100 | 18 | 9,6 |
| 32 | 265 | 310 | 282 | 140 | 110 | 22 | 20 |
| 40 | 265 | 310 | 272 | 140 | 125 | 2 | 20 |
| 50 | 300 | 365 | 272 | 244 | 145 | 26 | 24,1 |
ЗМС 65-210 Ру 21,0МПа
Задвижка шиберная ЗМС 65-210 полнопроходная, параллельная с однопластинчатым шибером и выдвижным шпинделем предназначена для установки в качестве запорного механизма на устье скважины в составе фонтанной и нагнетательной арматуры, в системах поддержания пластового давления на блоках напорной гребенки, а также на трубопроводах высокого давления.
Технические характеристики:
Диаметр условного прохода, Dy, мм - 65
Давление условное, Ру, МПа (кг/см²) - 21,0 (210)
Среда рабочая - нефть, природный газ, вода с содержанием механических примесей по объему до 25 мг/л
Климатическое исполнение - У1, ХЛ
Температура транспортируемой среды, С от -60С до +120С
Корпус - цельносварной, литой
Герметичность затвора - класс "А" по ГОСТ 9544-93
Управление - ручное
Материал основных деталей:
корпус - сталь 35
шибер - сталь 50ХВА с азотированным поверхностным слоем
седло - сталь 38Х2МЮА
герметизирующая смазка - арматол 238
Присоединение к трубопроводу - по РД 26-16-40-89 и по ГОСТ 28919-91
Направление подачи рабочей среды - любое
Положение на трубопроводе - любое, кроме "маховиком вниз"
Габаритные размеры, мм - 350 х 320 х 635
Масса, кг - 60
ЗД 65-210 Ру 21,0МПа
Задвижки дисковые ЗД 50-14, ЗД 65-14, ЗД 65-21, ЗД 65-35, ЗД 80-21 предназначены для установки на трубопроводы высокого давления с Ду - 50, 65, 80; Рр - 14, 21, 35 МПа или для работы в составе фонтанных или нагнетательных арматур.
Уникальная особенность конструкции задвижки позволила получить ряд преимуществ по сравнению с задвижками "классической" конструкции:
"открытие-закрытие" задвижки осуществляется рукояткой;
свободные внутренние объемы минимальны (т. к. шибер вращается вокруг своей оси), что позволяет исключить замерзание рабочей среды в полостях при низких температурах;
детали задвижки, работающие в контакте с агрессивной средой изготовлены из высоколегированной хромистой стали;
задвижки сохраняют работоспособность при температуре окружающего воздуха до -60С и не требует разогрева при выполнении операции "открыть-закрыть";
благодаря своей конструкции имеет низкое гидравлическое сопротивление;
Технические характеристики:
| Характеристика | ЗД 50-14 | ЗД 65-14 | ЗД 65-21 | ЗД 65-35 | ЗД 80-21 |
| Максимальное рабочее давление, МПа(кг/см2) | 14 (140) | 14 (140) | 21 (210) | 35 (350) | 21 (210) |
| Рабочая среда | Вода техническая, нефть, газ, слабые растворы щелочей и кислот | ||||
| Условный проход, мм (дюйм) | 50 (2 1/16) | 65 (2 9/16) | 65 (2 9/16) | 65 (2 9/16) | 80 (3 1/8) |
| Температура окружающей среды, С | -60...+45 | ||||
| Температура рабочей среды, С | не более 120 | ||||
| Герметичность затвора, класс, ГОСТ9544-93 | А | ||||
| Рабочее положение | открыто | ||||
| Направление подачи рабочей среды | любое | ||||
| Положение на трубопроводе | любое | ||||
| Высота | 252 | 252 | 252 | 252 | 335 |
| Длина | 350 | 350 | 350 | 350 | 450 |
| Длина ручки | 230 | 230 | 230 | 230 | 305 |
| Масса, кг | 52 | 52 | 52 | 52 | 104 |
| Присоединение к трубопроводу | фланцевое | ||||
| Полный срок службы, лет, не менее | 15 | ||||
| Полный средний ресурс, циклов, не менее | 1800 | ||||
| Наработка на отказ, циклов, не менее | 600 | ||||
| Срок службы до капитального ремонта, лет, не менее | 5 | ||||
ЗДШ 65-210 Ру 21,0МПа
Предназначена для ступенчатого регулирования расхода жидкости (техническая вода, нефть и т.д.) и газа. Устанавливается на трубопроводах высокого давления Ду - 50, 65, 80; Рр=14, 21, 35 МПа взамен штуцерных камер.
Задвижки дисковые штуцерные ЗДШ 50-14, ЗДШ 65-14, ЗДШ 65-21, ЗДШ 65-35, ЗДШ 80-21 изготовлены на базе задвижки ЗД 65-21 с аналогичными техническими характеристиками и имеет в комплекте быстросменные минералокерамические штуцера с дроссельными отверстиями.
Использование штуцеров из минералокерамики обеспечивает их высокую износостойкость и долговечность. Замена штуцеров в задвижке производится одним оператором в течение 3 - 5 мин при закрытом положении шибера без сброса давления из системы.
Технические характеристики:
| Модель | ЗДШ 50-14 | ЗДШ 65-14 | ЗДШ 65-21 | ЗДШ 65-35 | ЗДШ 80-21 |
| Максимальное рабочее давление, МПа(кг/см2) | 14 (140) | 14 (140) | 21 (210) | 35 (350) | 21 (210) |
| Рабочая среда | вода техническая, нефть, газ, слабые растворы щелочей и кислот | ||||
| Условный проход, мм (дюйм) | 50 (2 1/16) | 65 (2 9/16) | 65 (2 9/16) | 65 (2 9/16) | 80 (3 1/8) |
| Проходное сечение штуцеров, мм | 3, 4, 5, 6, 8, 10, 12 | 3, 4, 5, 6, 8, 10, 12 | 3, 4, 5, 6, 8, 10, 12 | 3, 4, 5, 6, 8, 10, 12 | 8, 12, 16, 20, 25, 30, 40, 45, 50 |
| Температура окружающей среды, С | -60...+45 | ||||
| Температура рабочей среды, С | не более 120 | ||||
| Герметичность затвора, класс, ГОСТ9544-93 | А | ||||
| Рабочее положение | открыто | ||||
| Направление подачи рабочей среды | любое | ||||
| Положение на трубопроводе | любое | ||||
| Высота | 252 | 252 | 252 | 252 | 335 |
| Длина | 350 | 350 | 350 | 350 | 450 |
| Длина ручки | 230 | 230 | 230 | 230 | 305 |
| Масса, кг | 57 | 57 | 57 | 57 | 104 |
| Присоединение к трубопроводу | фланцевое | ||||
| Полный срок службы, лет, не менее | 15 | ||||
| Полный средний ресурс, циклов, не менее | 1800 | ||||
| Наработка на отказ, циклов, не менее | 600 | ||||
| Срок службы до капитального ремонта, лет, не менее | 5 | ||||
